按摩儀升壓芯片 FP6293:2.6V-5.5V輸入升 13V,1.4A 輸出,適配鋰電池/USB,滿足電機、控制電路高電壓需求

深圳市雅欣控制技術有限公司 ? 2025-06-05 17:23 ? 次閱讀

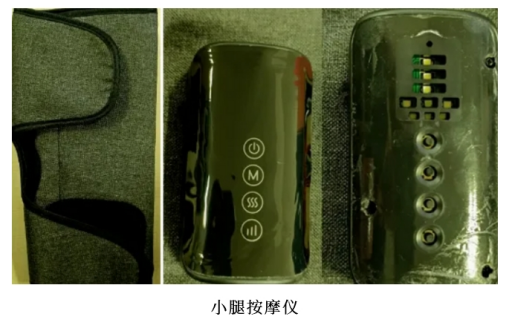

現代快節奏生活下,工作壓力大、身體易疲勞等問題愈發凸顯,人們對健康養生的需求與日俱增。消費者不僅追求多樣的按摩模式,更看重產品運行穩定性與續航能力,而這些核心性能的實現,關鍵在于電源管理技術中升壓芯片的支持。




FP6293 升壓芯片2.6V-5.5V的寬輸入電壓范圍,可調至13V的輸出電壓,以及1.4A的輸出電流能力,使得FP6293能夠輕松適配鋰電池以及USB供電設備


升壓芯片在按摩儀中的工作原理與核心作用



按摩儀多采用鋰電池供電,常見鋰電池輸出電壓如3.7V,往往低于按摩儀內部電機控制電路等部件所需的 5V、12V 或更高工作電壓。此時,升壓芯片通過 DC-DC 轉換技術,將電池低電壓高效提升至所需高電壓。

以按摩儀電機為例,其需要穩定且合適的電壓驅動,才能實現不同強度和模式的精準按摩動作。升壓芯片能夠:

實時監測輸入電壓和負載狀態。

  • 智能調節內部電路參數,維持輸出電壓穩定,確保電機運行平穩。

進行有效的電流控制與保護,防止因過流或電流波動損壞按摩儀內部元件。

保障按摩儀安全、可靠運行,延長產品使用壽命

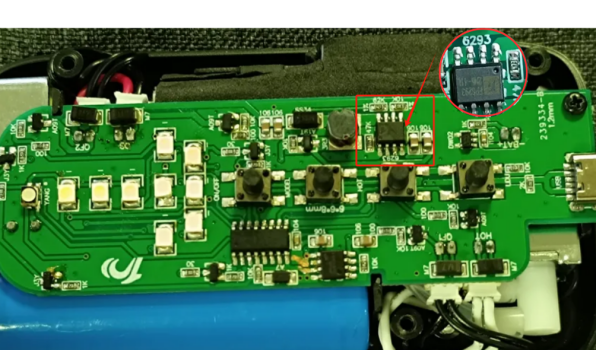

FP6293在按摩儀PCB板的位置:


FP6293:按摩儀電源管理的優選方案


FP6293 升壓芯片

由臺灣遠翔科技生產其出色的性能參數,成為眾多按摩儀產品的核心電源器件。

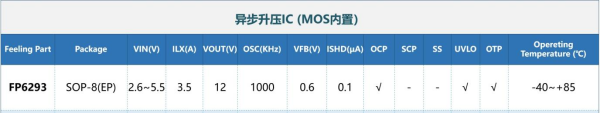

1.基礎屬性與架構

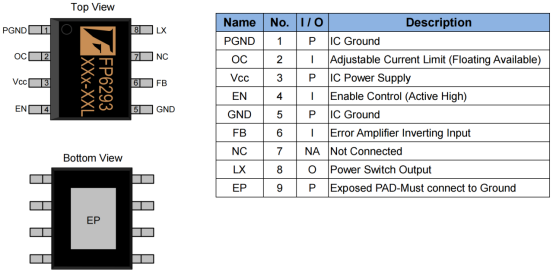

封裝:SOP8-EP

類型:電流模式升壓 DC-DC 轉換器

核心器件:內置 0.14Ω、3.5A、18V 功率的 MOSFET 開關管,為高效穩定工作奠定基礎。

2.寬泛的電壓/ 電流適配性

輸入電壓范圍:2.6V - 5.5V,完美適配單節或雙節鋰電池

輸出電壓:可調最高至 13V。

輸出電流:可達 1.4A。

優勢體現:能為按摩儀各部件(如電機、MCU傳感器)提供精準穩定電壓。例如在頸部按摩儀中,可精準控制電機電壓,實現穩定按摩力度與流暢模式切換。


3.高頻特性帶來的核心優勢

①固定 PWM 開關頻率:1.0MHz。
②優勢體現:

小型化:允許使用更小體積的外部儲能電感和電容,節省電路板空間,助力按摩儀輕薄便攜設計。

低噪聲干擾:高頻率帶來更小的輸出電壓 / 電流紋波,避免干擾按摩儀精密控制電路,確保控制信號精準傳輸,使按摩模式切換、強度調節等功能響應靈敏可靠。

低功耗待機:靜態電流僅 190uA,降低按摩儀待機功耗,延長鋰電池續航,減少充電頻率。


4.強勁的實際性能表現


輸出功率:單節鋰電池輸入下可達 7W;5V輸入下可達 9W。

優勢體現:功率覆蓋范圍廣,可滿足從低功耗眼部 / 頸部按摩儀,到中高功耗肩部 / 背部按摩墊乃至部分全身按摩椅的核心驅動電力需求。

軟啟動功能:雖無完全輸出關斷能力,但開機瞬間軟啟動功能可逐漸提升輸出電壓,抑制浪涌電流沖擊電機等敏感元件,保護電路安全,延長整機壽命。



總結


FP6293 以寬輸入電壓范圍、高輸出功率、高頻高效、低靜態功耗、靈活可調輸出及保護機制等卓越性能,成為眾多按摩儀產品的核心電源器”。

在滿足復雜電壓電流需求、推動產品小型化設計、保障電路安全穩定運行等方面優勢顯著,為用戶帶來舒適、持久、可靠的按摩體驗。

如果您有進一步的技術探討或方案定制需求,歡迎隨時聯系我們雅欣工程師團隊!
