“如果 NCX 可以用 KiCad 設計 PCB，你的公司一定也可以！-- Jason Goldstein。

本演講記錄了一位資深電路板設計工程師從 Altium Designer 遷移到 KiCad 的完整過程。演講者作為公司首位電子工程師，詳細分享了選擇工具的考量、使用過程中遇到的問題，以及最終遷移決策的全過程。”

過去35年間，我?guī)缀跤眠^市面上所有 PCB 設計工具。作為 NCX 公司的首位電子工程師，我曾決定購買 Altium 的授權——如今我徹底后悔這個決定。過去15年，Altium 價格持續上漲，功能卻幾乎停滯不前；同期其服務從尚可、惡化到完全無法接受。今年一月，我們?nèi)孓D(zhuǎn)向 KiCad，再無回頭之意。本文旨在為你提供‘彈藥’與信心，說服管理層別再給 Altium 多花一分錢！

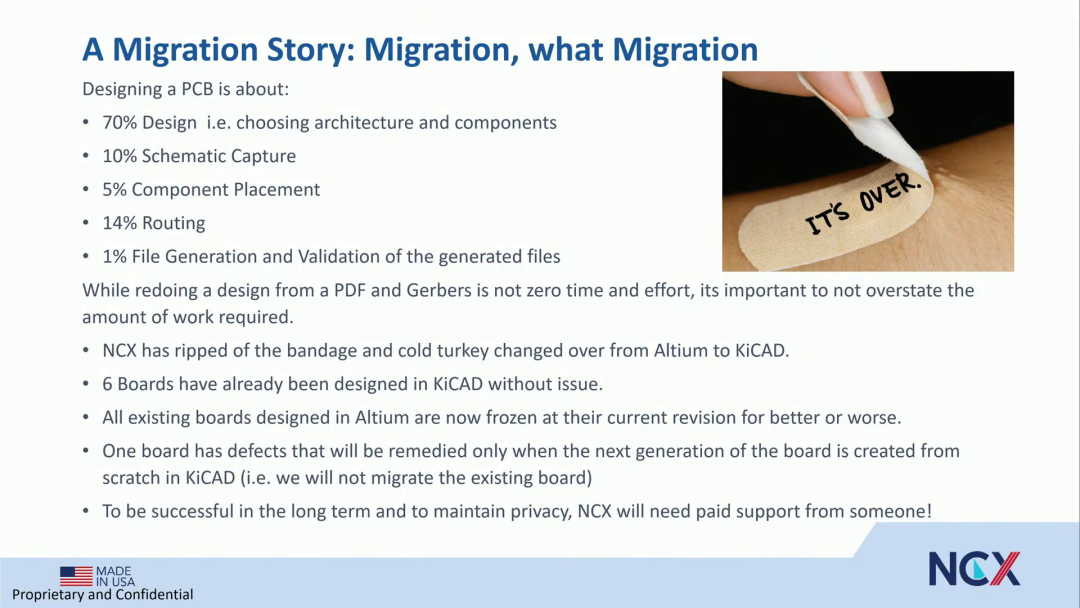

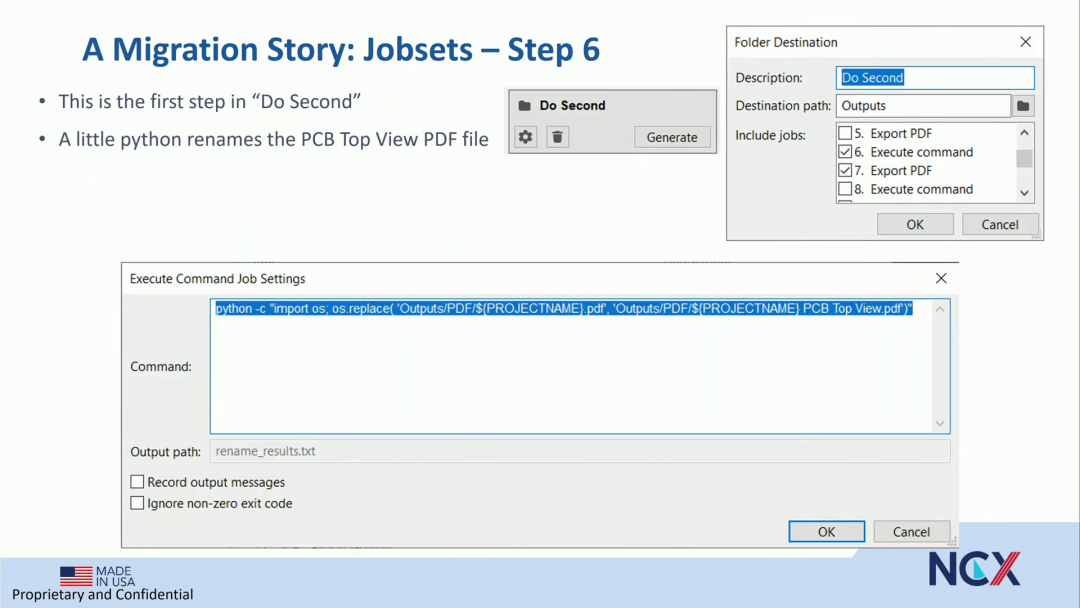

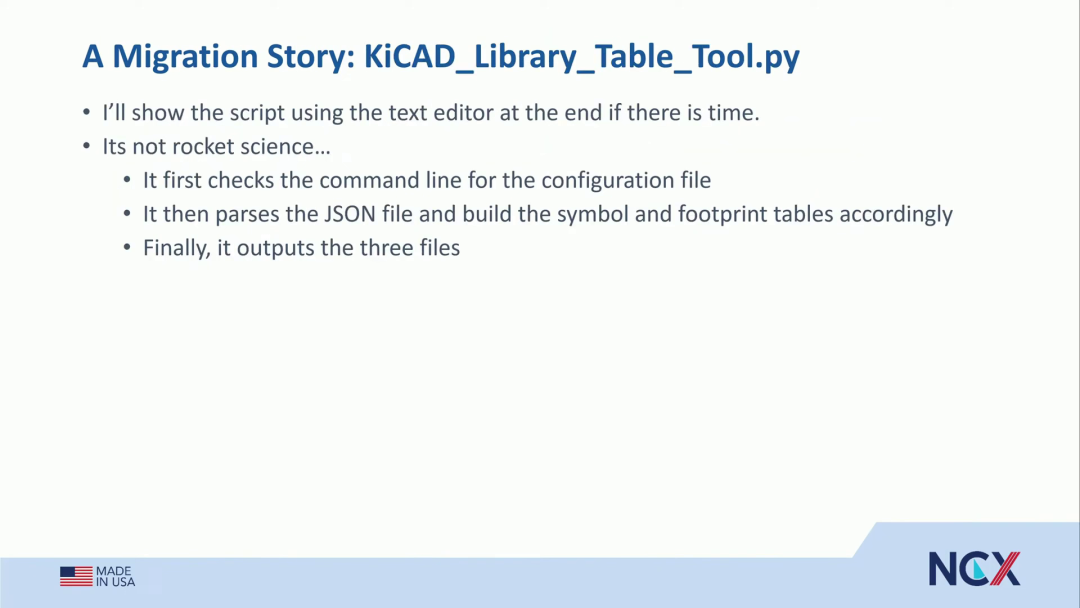

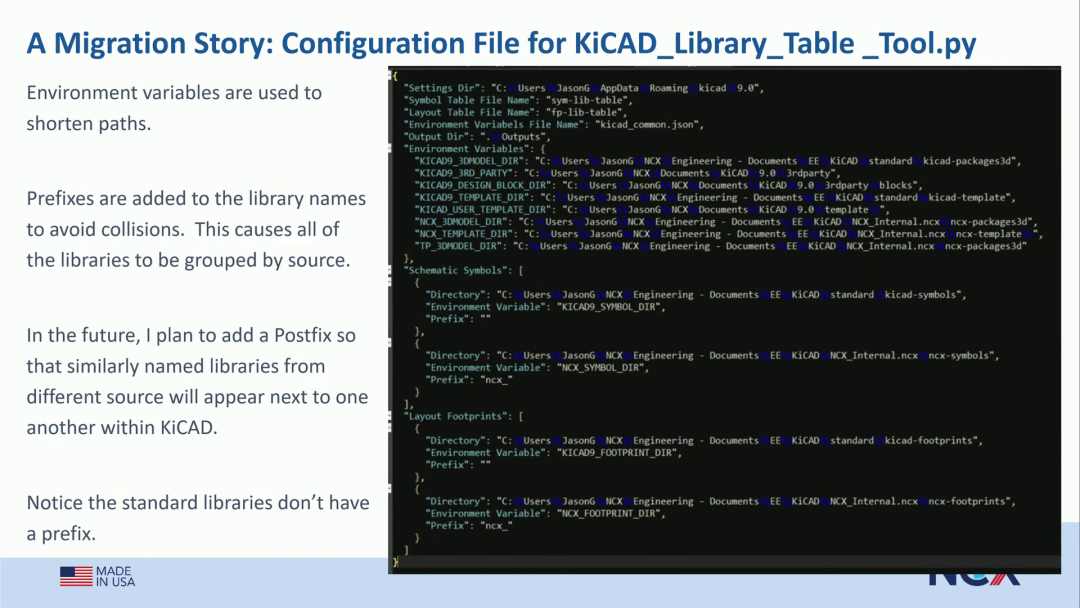

當然，KiCad 存在一些‘開箱即用’的易用性問題。我將展示一個簡單的 Python 腳本，幫助管理標準庫、第三方庫及內部庫的整合方案。而新增的 Jobset 功能尚存初期缺陷，我會分享我們的默認任務集配置，只需點擊幾下即可繞過這些瑕疵，生成標準化輸出文件。

以下為章節速覽及 PPT，幫助您快速查閱視頻：

00:00 選擇Altium的考量：優勢與挑戰并存

分析選擇Altium的原因，包括功能全面性、定價模式、多通道設計能力，以及遇到的元件編號和一致性問題。

04:17 Altium軟件和客戶服務的嚴厲批評

詳述對Altium的不滿：頻繁崩潰、bug眾多、界面不一致、客戶服務糟糕、對功能請求和bug報告響應不佳。

10:06 KiCad 在專業 PCB 設計中的卓越表現

重點介紹 KiCad 6.0 版本處理復雜電路板的能力，對比其相對于傳統工具的優勢，特別是在高壓和多通道設計方面的有效性。

12:37 利用人類可讀文件格式克服軟件限制

分享通過利用人類可讀文件格式手動調整設計參數解決軟件bug的經驗。

13:58 Vault 系統的比較和 Git 在電子設計中的作用 14:44 尋求技術解決方案的全面付費支持

17:32 Altium庫管理和輸出文件生成優化

討論內部庫管理的挑戰和策略，強調付費支持對維護隱私的重要性，分享自定義腳本開發經驗。

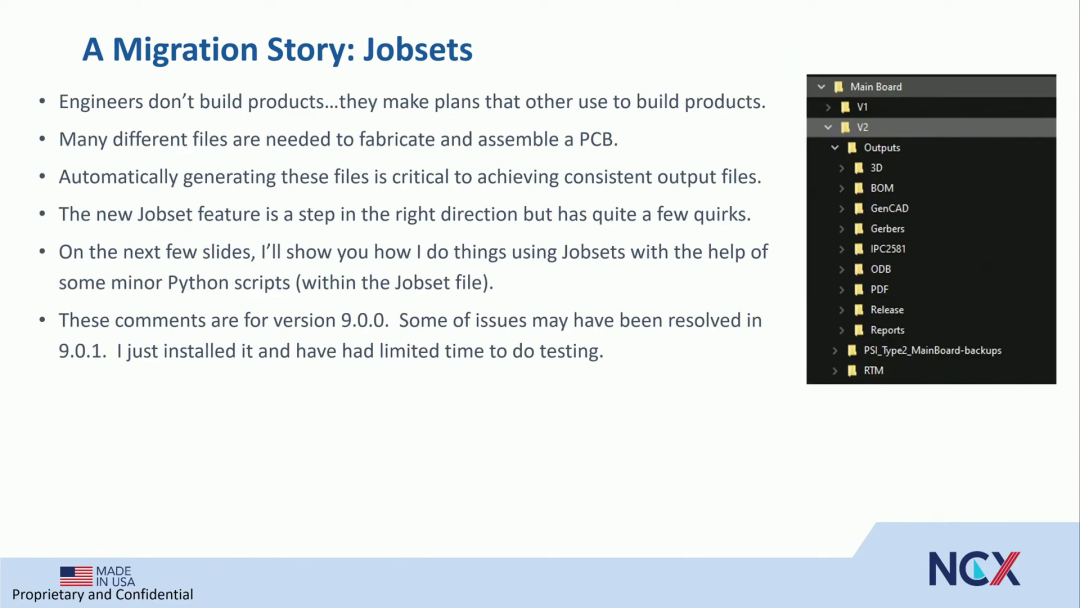

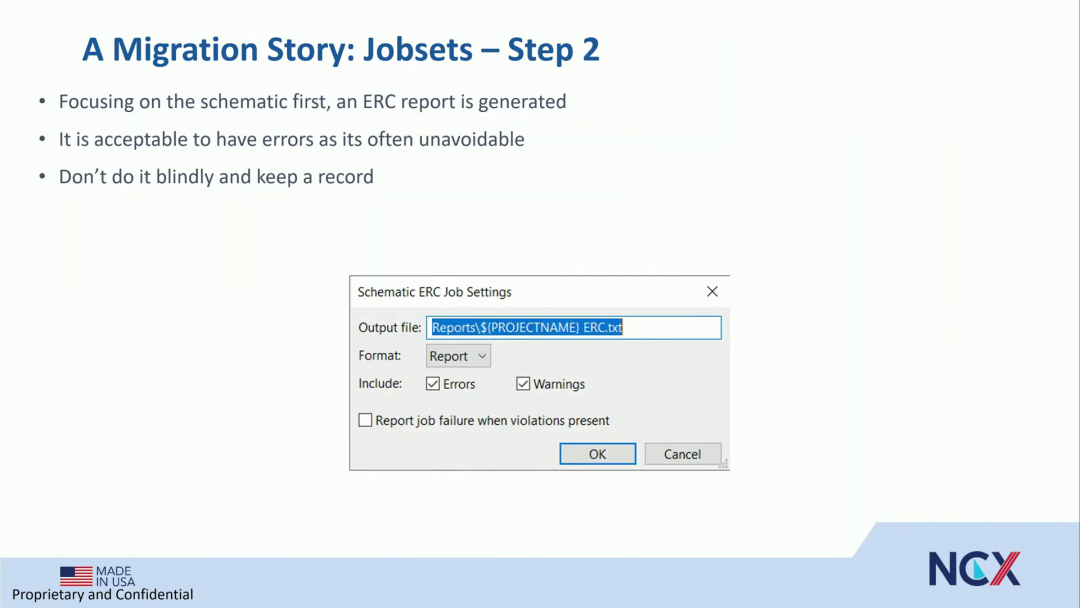

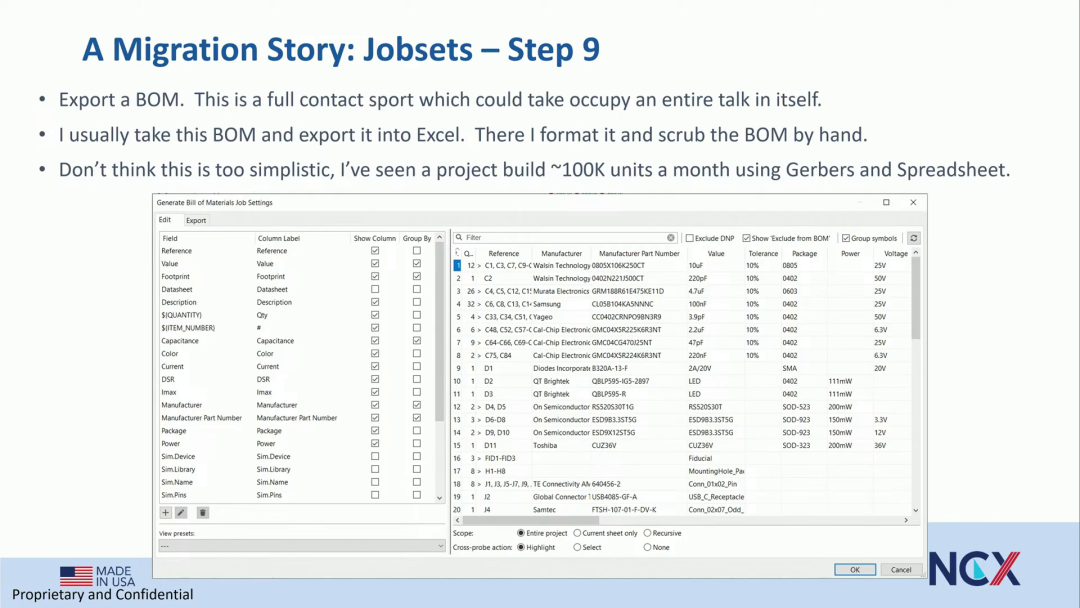

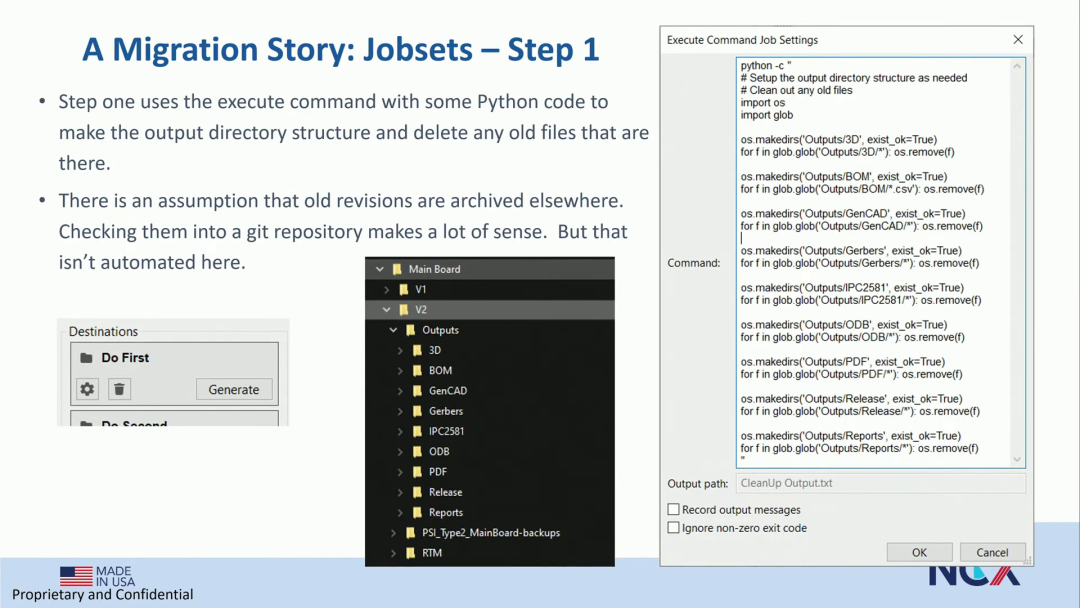

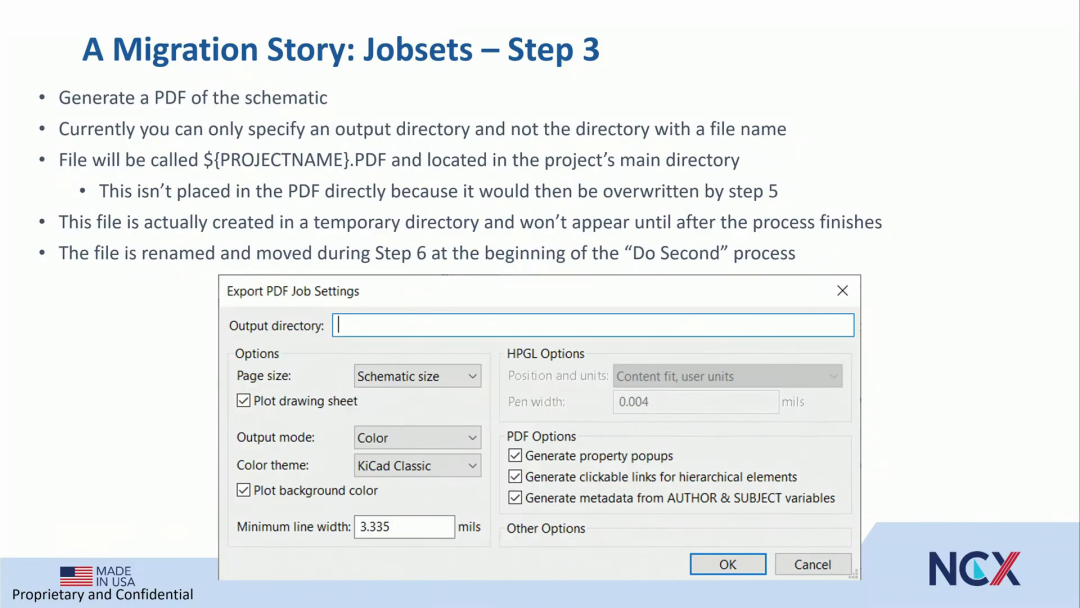

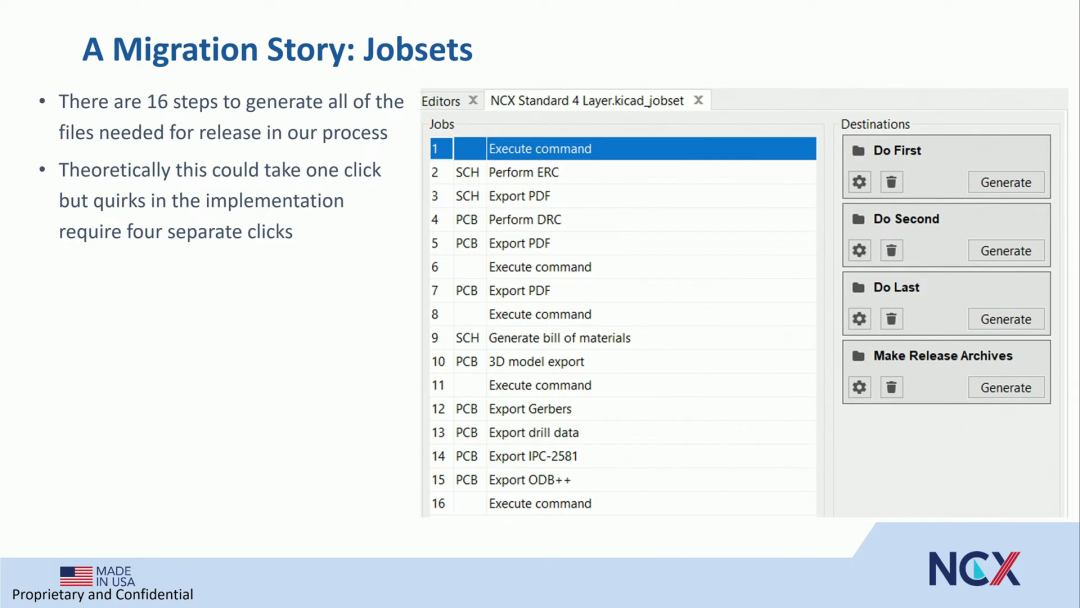

23:12 KiCad 9.02 中的 Jobset 及一些問題

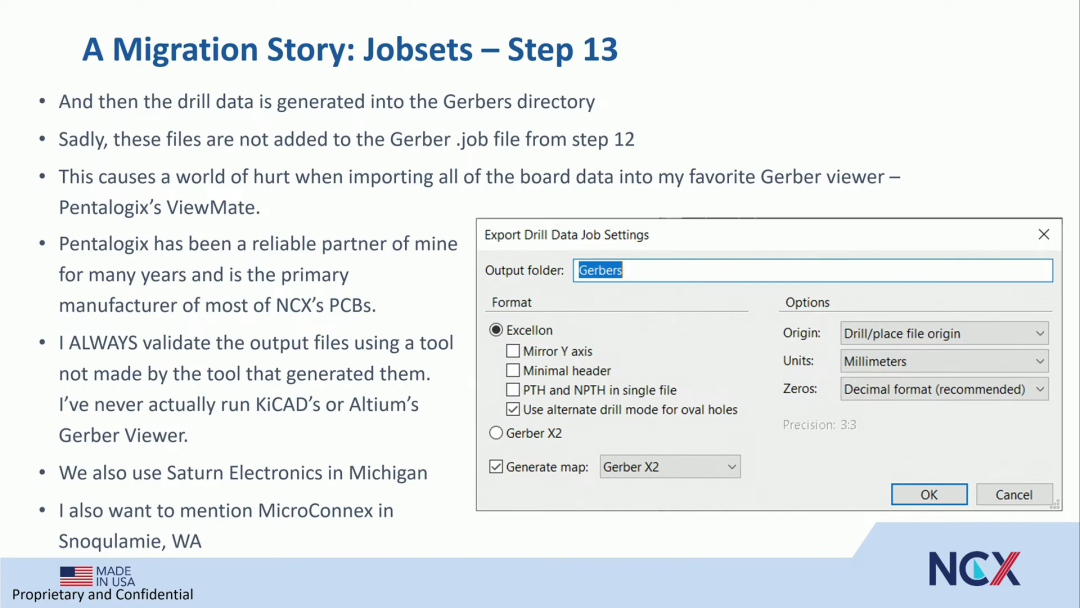

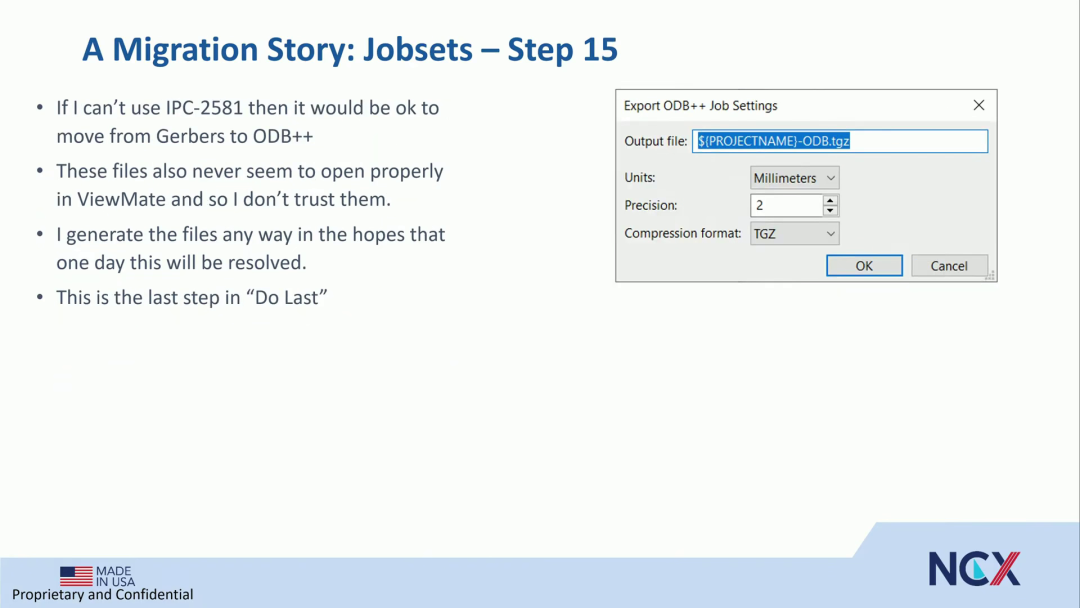

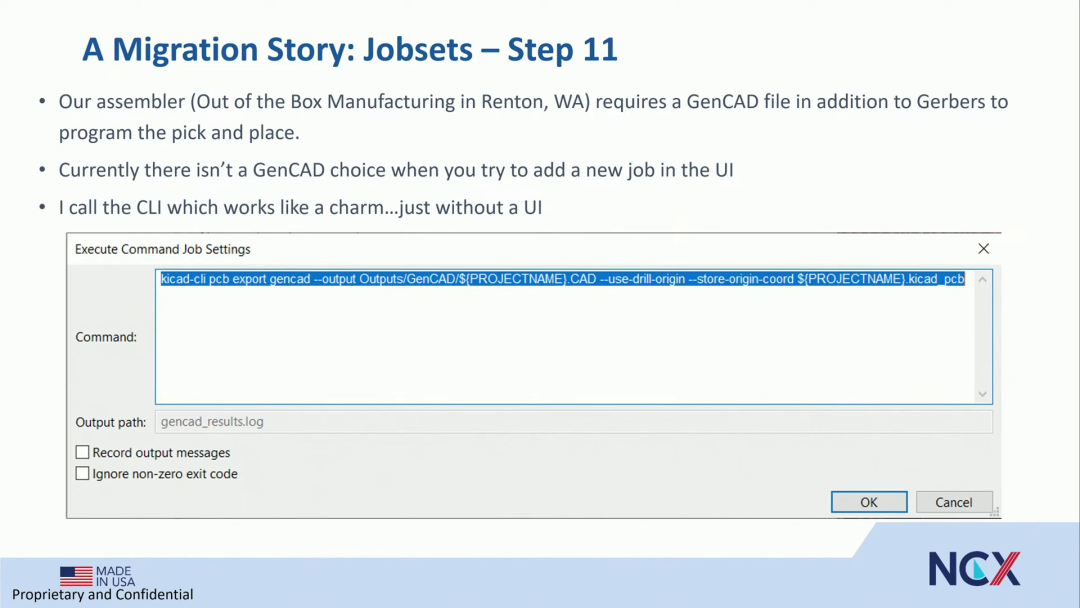

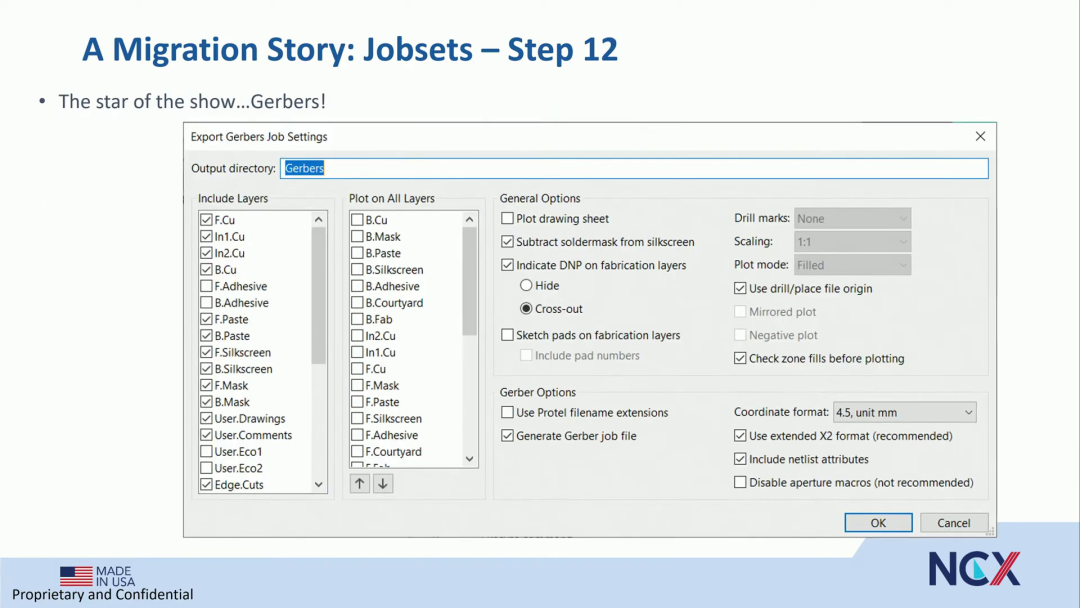

26:26 PCB 制造和輸出生成完整流程

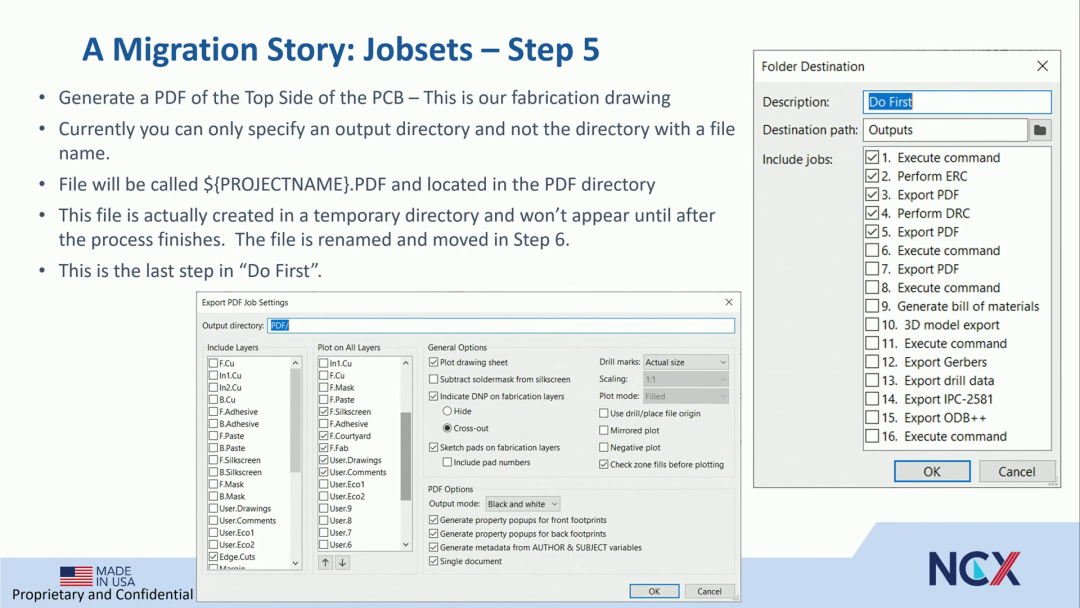

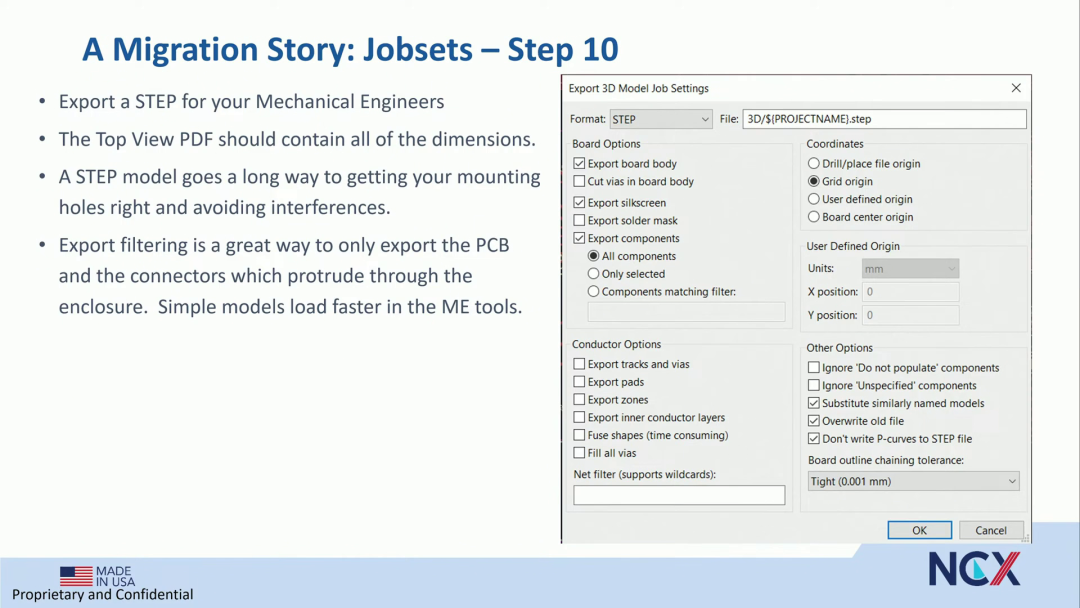

詳細介紹制造圖紙生成流程：DRC檢查、頂層/底層視圖創建、step文件導出、輸出驗證等。

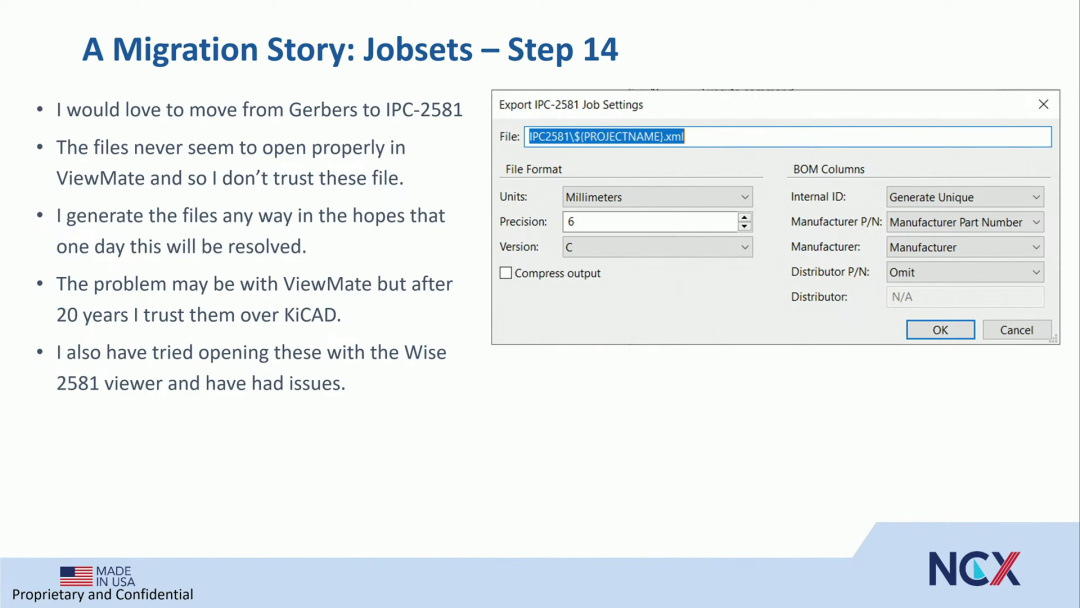

33:57 IPC 25 81網表兼容性和查看問題

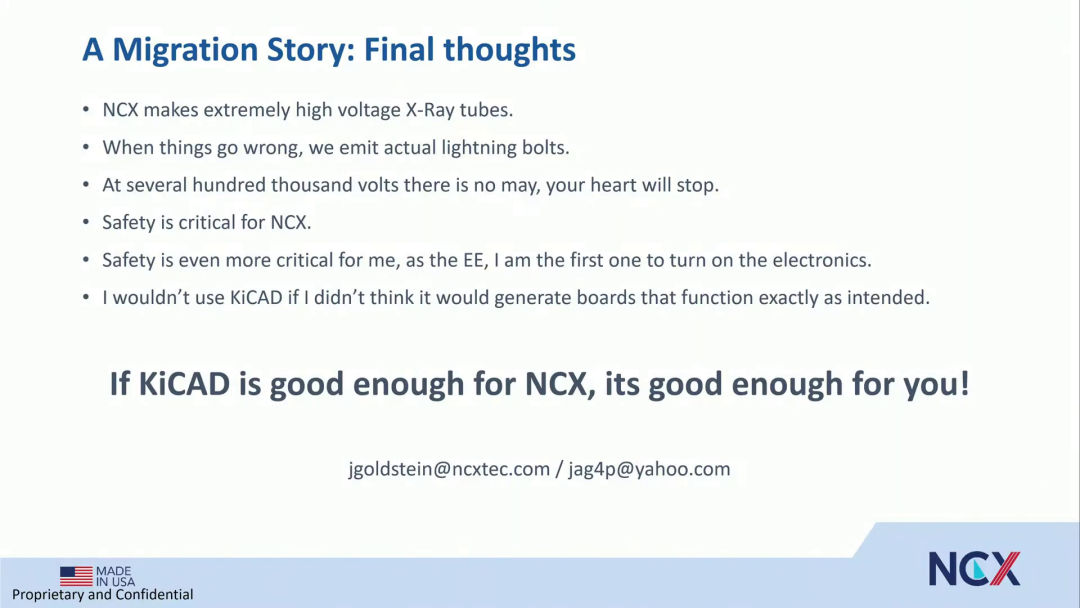

結束語

Jason 在演講中說了一句很有意思的話：瑞薩作為一家芯片供應商，做得非常不錯，但它收購 Altium 之后的一些做法，讓我完全無法接受!最后在總結下演講的內容，從 Jason 為何選擇 Altium 到專向 KiCad 的原因：

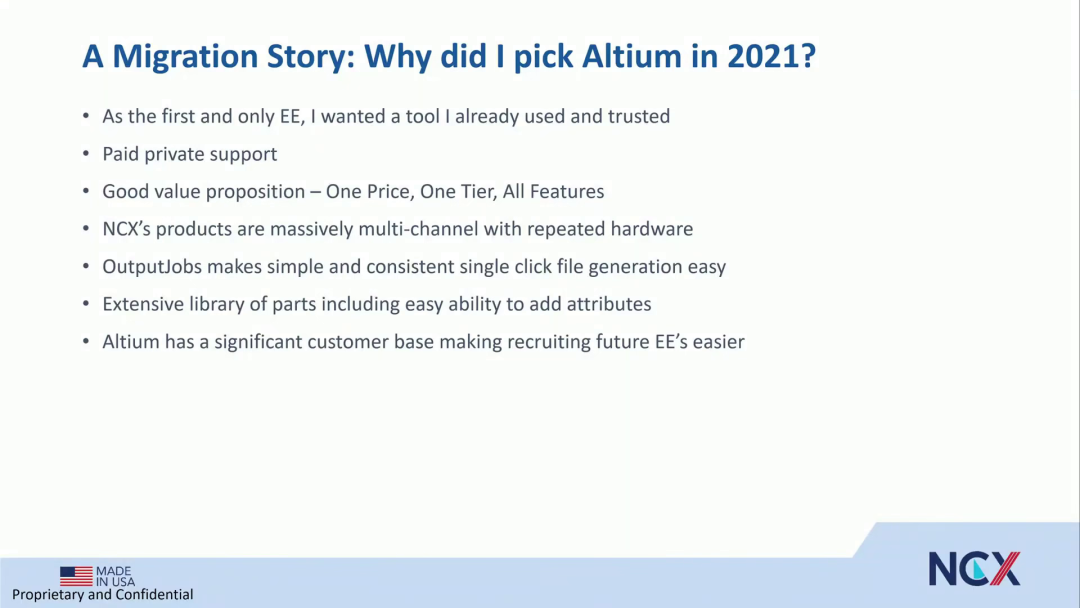

選擇Altium的初衷

-定價透明：原理圖設計6000美元，PCB布局12000美元，年度支持費用25%

-功能全面：一體化定價模式，包含所有功能

-元件庫豐富：廣泛的元件庫和供應商支持

-多通道設計：支持高度重復性的電路板布局

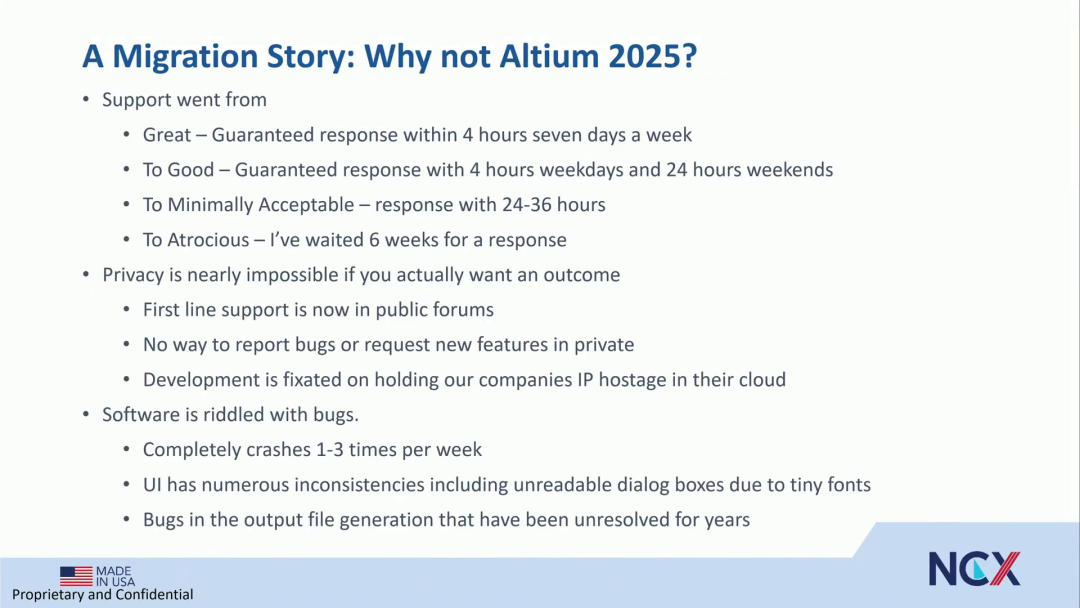

Altium使用中的問題

技術問題

-軟件頻繁崩潰，影響工作效率

-用戶界面不一致（如多種繪制多邊形的方式）

-多通道設計限制：通道編號必須從1開始，無法從0開始

-元件庫不一致：同一供應商的相同元件可能有不同封裝

-輸出文件生成存在長期未修復的bug

服務問題

-客戶支持響應極慢（支持請求等待6周）

-推動使用公開論壇而非私密溝通

-無法私下請求新功能

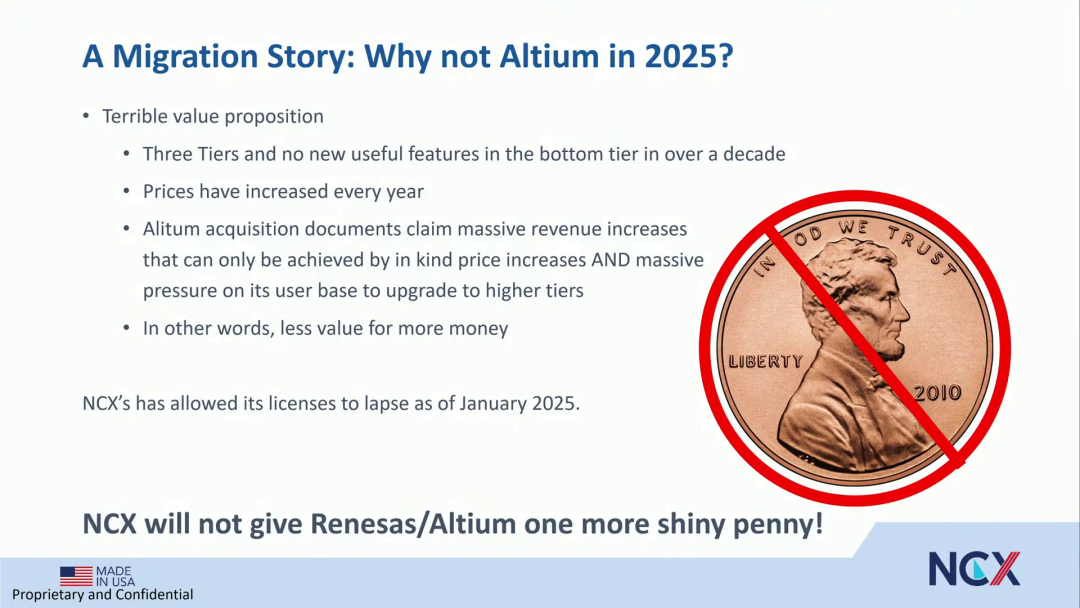

-十多年來低端定價層級未增加新功能

商業政策問題

-試圖鎖定客戶知識產權

-強制推廣Vault系統（而Git等免費替代方案已足夠）

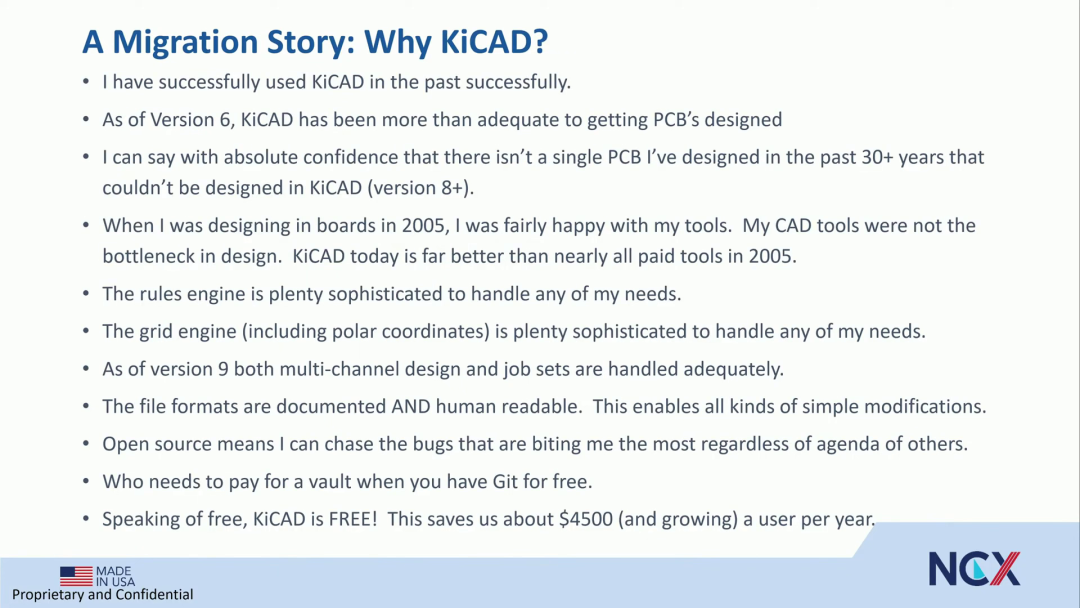

KiCad的優勢

技術優勢

-穩定可靠：很少崩潰，界面一致

-多通道設計支持更佳：規則定制更靈活

-高壓設計能力：支持緊密引腳間距和高壓應用

-先進制造工藝支持：支持微孔、任意層、層間通孔等

開源優勢

-開源性質，社區支持強大

-文件格式人類可讀，便于調試和定制

-持續改進和創新

工作流程優勢

-優秀的庫管理系統

-可靠的輸出文件生成

-更好的版本控制集成

工作流程創新

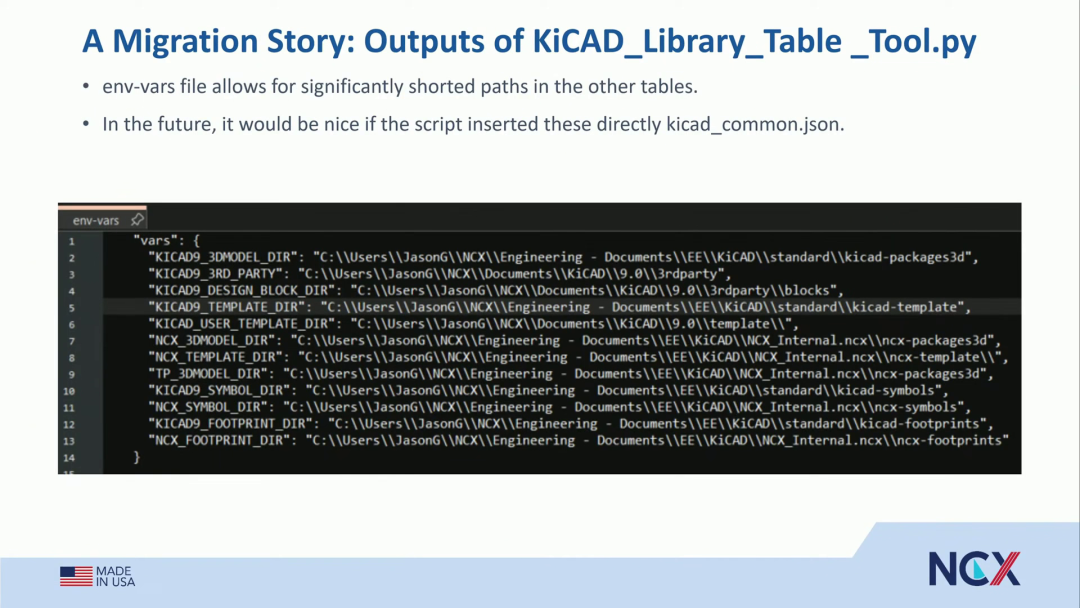

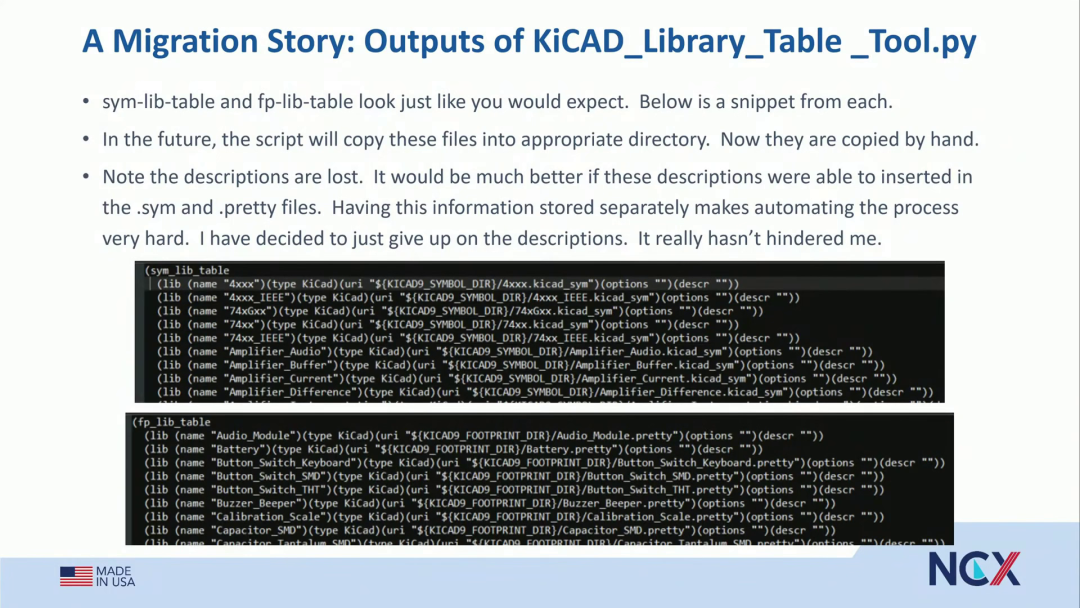

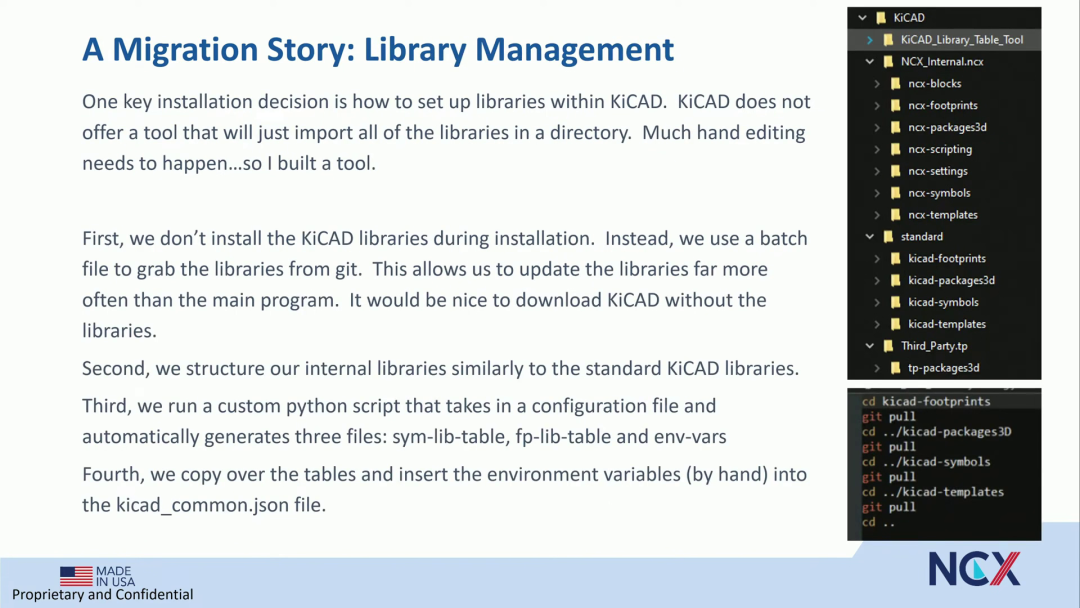

庫管理策略

-復制KiCad庫管理理念用于內部庫

-開發自定義腳本實現定期更新

-避免頻繁下載，提高效率

輸出文件處理

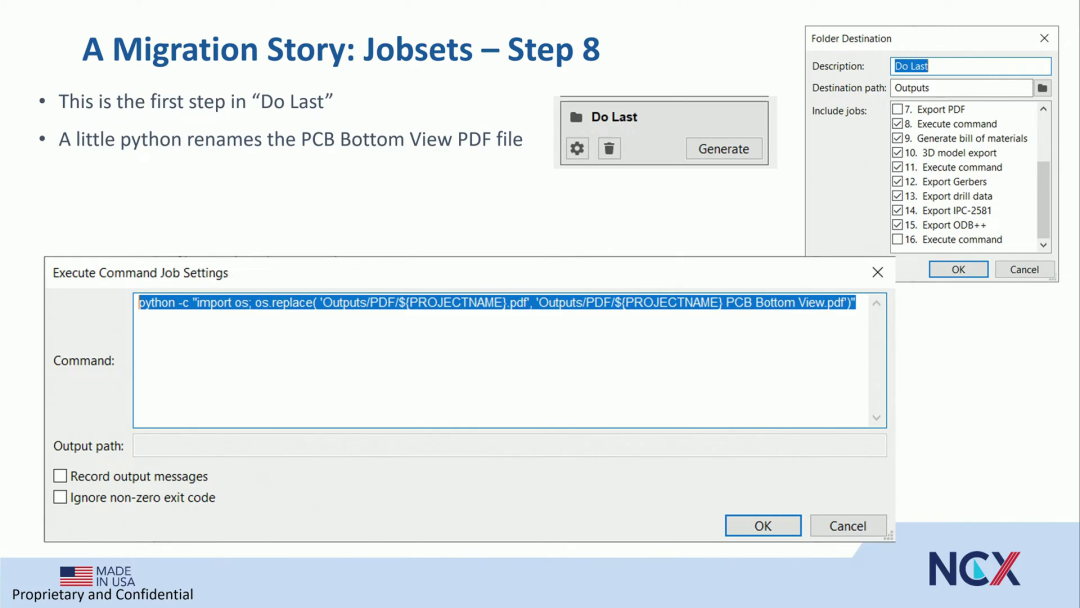

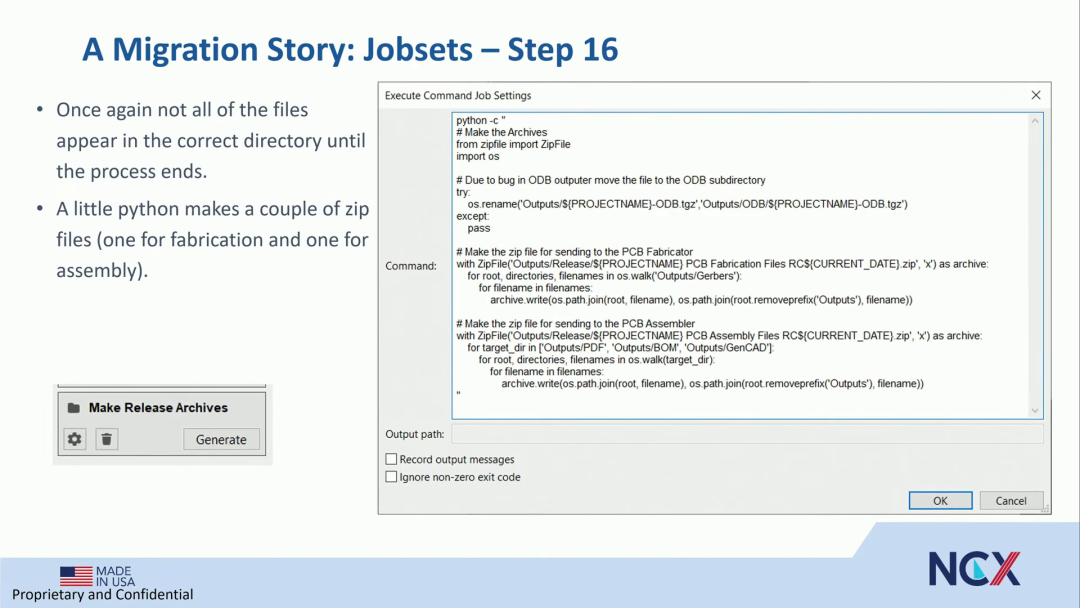

-開發Python腳本解決文件命名控制問題

-自動化DRC檢查和文件生成流程

-支持多種制造商格式需求
