TGA2307 5.0-6.0GHz、50瓦、GaN功率放大器技術手冊
Qorvo的TGA2307是基于Qorvo生產的0.25um GaN on SiC工藝制造的MMIC功率放大器。TGA2307工作在5-6GHz，產生大于47dBm的飽和輸出功率，功率附加效率大于40%，大信號增益大于20dB。
數據手冊：*附件：TGA2307 5.0-6.0GHz、50瓦、GaN功率放大器技術手冊.pdf
這兩個端口都與集成隔直電容器完全匹配到50歐姆，從而簡化了系統集成。TGA2307的性能使其非常適合商業和軍事應用。
關鍵性能
頻率范圍：5.0-6.0 GHz
輸出功率（PIN=27 dBm）：>47 dBm
功率附加效率（PIN=27 dBm）：>44%
小信號增益：>26 dB
輸入回波損耗：>18 dB
大信號增益（PIN=27 dBm）：>20 dB
偏置條件：VD=28 V，IDQ=1000 mA
模具尺寸：4.280 x 4.260 x 0.100毫米
參數

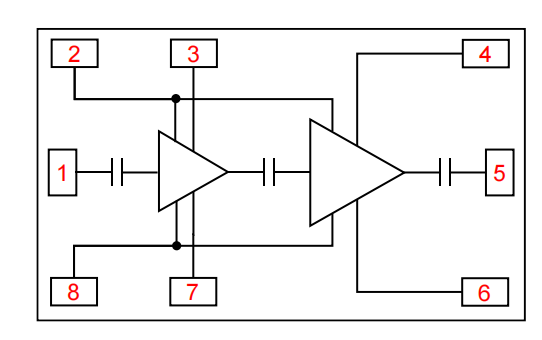

功能方框圖

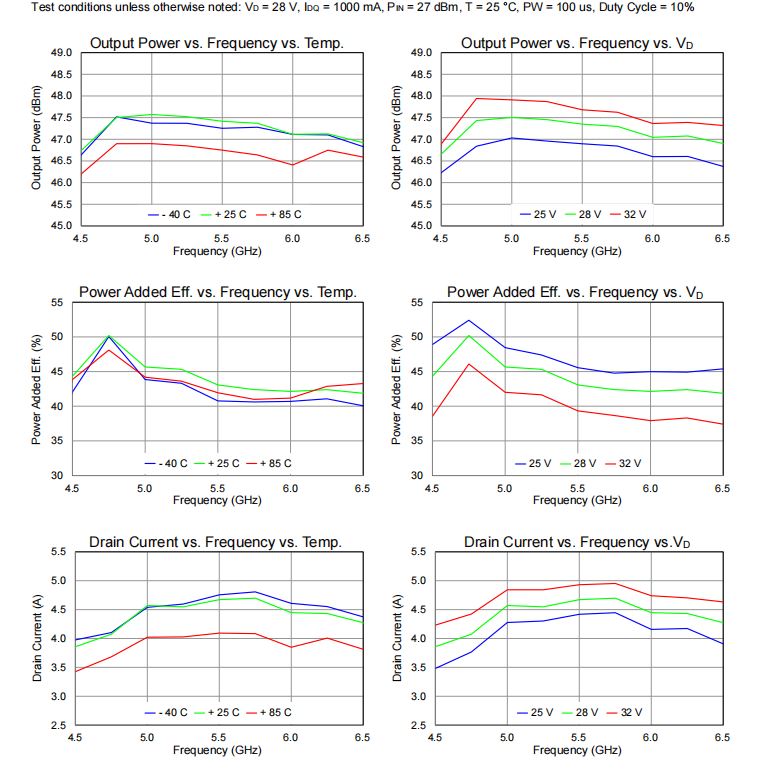

典型特性
應用
C頻段雷達
衛星通信
