優勢和特點

• 增益：14 dB（典型值）
• 工作頻率范圍：0.01 GHz至10 GHz
• 輸入/輸出內部匹配至50 Ω
• 高輸入線性度
  o1 dB壓縮(P1dB)：20 dBm（典型值）
  o輸出三階交調截點(IP3)：33 dBm（典型值）
• 電源電壓：5 V（典型值）

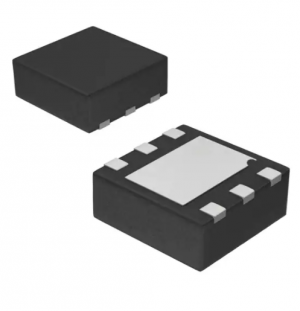

• 2 mm × 2 mm、6引腳引腳架構芯片級封裝

HMC788A-EP支持防務和航空航天應用（AQEC標準）

• 下載HMC788A-EP數據手冊
• 擴展工業溫度范圍：-55°C至+105°C
• 受控制造基線
• 唯一封裝/測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供

產品詳情

HMC788A是一款0.01 GHz至10 GHz、增益模塊、單芯片微波集成電路(MMIC)放大器，采用砷化鎵(GaAs)、假晶高電子遷移率晶體管(pHEMT)技術制造。

此款2 mm × 2 mm LFCSP放大器可用作級聯50Ω增益級，或用于驅動輸出功率高達20 dBm的許多ADI公司單平衡和雙平衡混頻器的本振(LO)端口。

HMC788A提供14 dB的增益，33 dBm的輸出IP3，且采用5 V電源時功耗僅76 mA。達林頓反饋對可降低對正常工藝變化的敏感度，提供出色的溫度增益穩定性，只需極少的外部偏置元件。

應用

• 蜂窩、3G、LTE、WiMAX和4G
• LO驅動器應用
• 微波無線電
• 測試和測量設備
• 超寬帶(UWB)通信

方框圖
