THS7368采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源、2.7V至5V、六通道集成視頻緩沖器。它包含三個SDTV濾波器和三個可選的SD/ED/HD/全高清（也稱為True HD）HDTV濾波器。所有濾波器都具有可忽略的六階巴特沃斯特性，這些特性可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。

數據手冊：*附件：THS7368 具有3-SD和3-SD ED HD 全高清濾波器和6dB增益的6通道視頻放大器技術手冊.pdf

THS7368具有靈活的輸入耦合能力，可以配置為交流或直流耦合輸入。300 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于CVBS、Y'和G'B'R'信號的透明同步尖端鉗位。通過在VS+上添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7368是所有視頻緩沖應用的理想選擇。其具有6-dB增益的軌對軌輸出級允許交流和直流線路驅動。驅動兩條線路或75個負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1μA（禁用模式）下的23.4-mA總靜態電流使其成為必須滿足對電源敏感的能源之星標準的系統的良好選擇。

THS7368采用無鉛綠色（符合RoHS標準）的TSSOP-20封裝。

特征
三個用于CVB的SDTy視頻放大器。
S-視頻，Y‘/P’/P‘R，480i/576i，Y’U‘V’，或G‘BR’
三個SD/ED/HD/全高清可選濾鏡，用于
Y‘/P’/P‘R、G’BR‘或計算機RGB
可旁路六階低通濾波器：
固定標清頻道：9.5-MHz
可選頻道：
9.5-MHz/18-MHz/36-MHz/72-MHz
多功能輸入偏置：
-DC與300-我的輸出移位
-Ac.與同步尖端鉗位或偏置耦合
內置6分貝增益(2 V/)
+2.7伏至+5伏單電源工作
軌對軌輸出：
輸出波動范圍在100 mV以內
軌道：允許交流或直流輸出耦合
支持驅動兩條視頻線/通道
低總靜態電流：3.3 V時為23.4 mA
禁用電源電流功能：0.1μA
低差分增益/相位：0.2%10.35°

引腳功能和配置

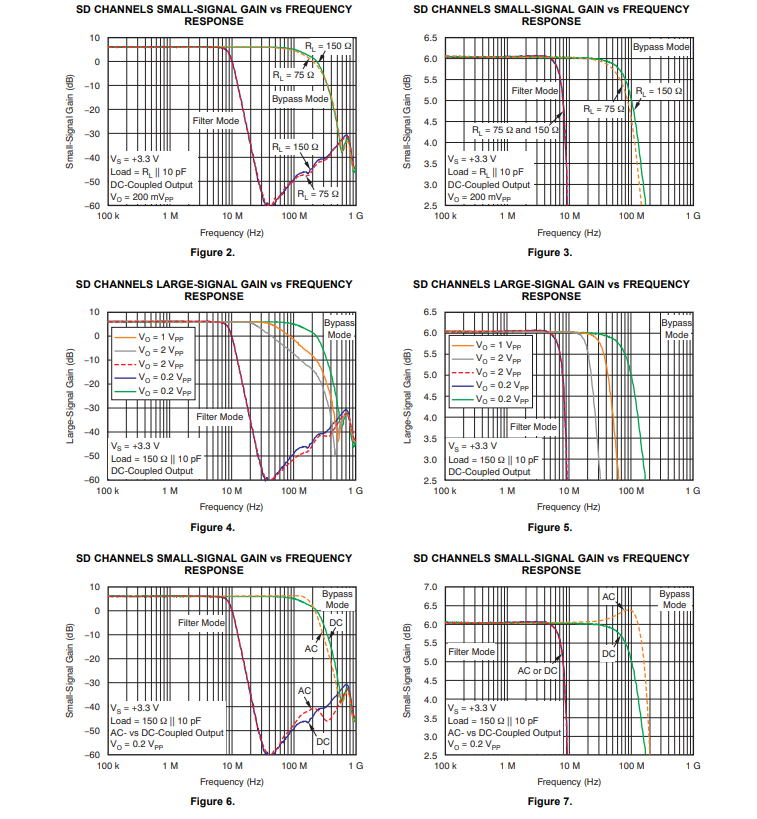

典型特性

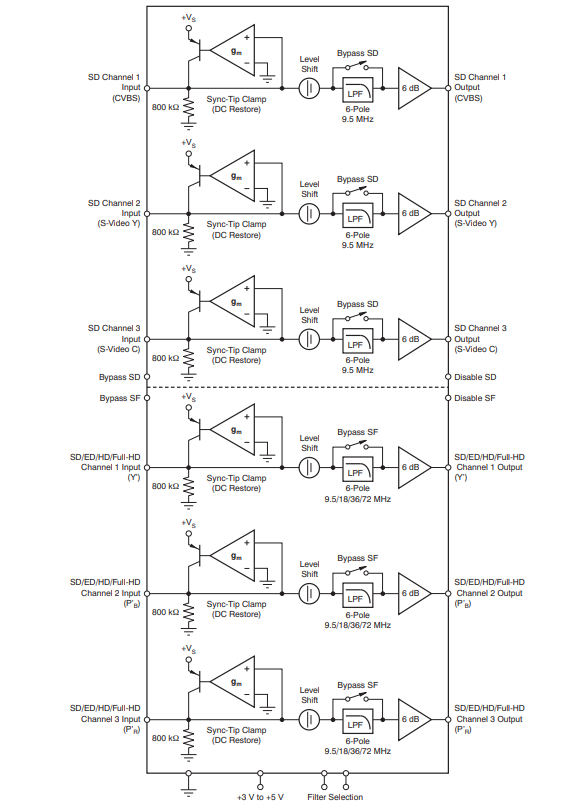

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DVDR輸出緩沖
BluRay的輸出視頻緩沖區
