THS7360采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源、2.7V至5V、六通道集成視頻緩沖器。它包含三個SDTV濾波器通道和三個可選濾波器（SF）通道，具有SD/ED/HD/全高清（也稱為真高清）HDTV濾波功能。所有濾波器都具有六階巴特沃斯特性，可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。

數據手冊：*附件：THS7360 具有3-SD和3-SD ED 高清 全高清濾波器和高增益的6通道視頻放大器技術手冊.pdf

THS7360還具有靈活的輸入耦合能力，可以配置為交流或直流耦合輸入。120 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于CVBS、Y'和G'B'R'信號的透明同步尖端箝位選項。通過在VS+上添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7360是所有視頻緩沖應用的理想選擇。其軌對軌輸出級具有5.6-V/V增益（適用于SD通道）和4.5-V/V放大器（適用于SF通道），可實現交流和直流線路驅動。驅動兩條線路或75個負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1μA（禁用模式）下的24.5-mA總靜態電流使其成為必須滿足對電源敏感的能源之星標準的系統的良好選擇。

特性
THS7360采用無鉛綠色（符合RoHS標準）的TSSOP-20封裝。

三個SDTV視頻放大器，用于CVBS、S-Video、Y'/P'B/P'R、480i/576i、Y'U'V'或G'B'R'
三個SD/ED/HD/全高清可選濾鏡，適用于Y'/P'B/P'R、G'B'R'或計算機RGB
可忽略的六階低通濾波器：
固定SD通道：9.5-MHz
可選濾波器（SF）信道：9.2-MHz/17-MHz/35-MHz/70-MHz
多功能輸入偏置：
直流耦合120 mV輸出偏移
交流耦合同步尖端鉗位或偏置
增益為5.6 V/V（SD通道）和
4.5 V/V（SF通道）
+2.7V至+5V單電源操作
軌對軌輸出：
輸出擺動在距離軌道100 mV以內：允許交流或直流輸出耦合
支持驅動兩條視頻線/通道
低總靜態電流：3.3V時為24.5mA
禁用電源電流功能：0.1μA
低差分增益/相位：0.15%/0.35°
符合RoHS標準的TSSOP-20封裝

引腳功能和配置

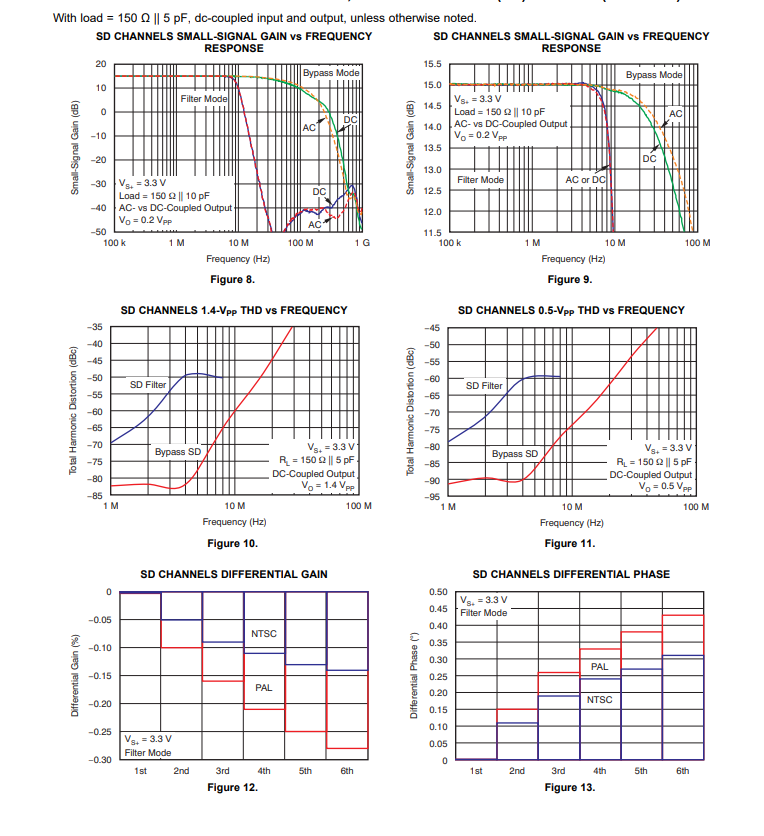

典型特性

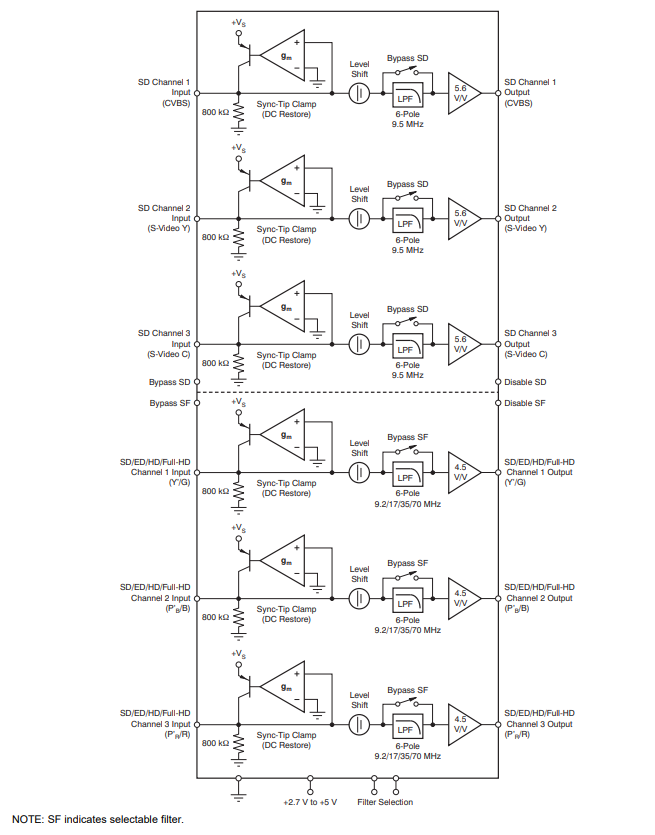

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DVDR輸出緩沖
BluRay輸出視頻緩沖
