THS7373采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源、3-V至5-V、四通道集成視頻緩沖器。它包含一個標準清晰度（CVBS）和三個高清（HD）濾波器通道。所有濾波器都具有六階巴特沃斯特性，可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。可以繞過HD濾鏡來支持1080p60視頻或高達四倍擴展圖形陣列（QXGA）RGB視頻。

數據手冊：*附件：THS7373 具有1-SD和3-HD 6階濾波器和6dB增益的4通道視頻放大器技術手冊.pdf

作為THS7373靈活性的一部分，輸入可以配置為交流或直流耦合輸入。300 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于復合視頻（CVBS）、Y′和G′B′R′信號的透明同步尖端箝位選項。通過在VS+上添加外部電阻器，可以很容易地實現C′/P′B/P′R通道的交流耦合偏置。

THS7373軌對軌輸出級具有6-dB增益，可實現交流和直流線路驅動。驅動兩條線路或75Ω負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1μA（禁用模式）下的16.2mA總靜態電流使其成為電源敏感視頻應用的絕佳選擇。

THS7373采用無鉛綠色（符合RoHS標準）的小型TSSOP-14封裝。

特性
一個用于CVBS視頻的SDTV視頻放大器
三個HDTV視頻放大器，適用于Y'/P'B/P'R、720p、1080i/1080p30或G'B'R'（R'G'B'）
六階低通濾波器：
CVBS信道：9.5-MHz時為-3 dB
高清頻道：36 MHz時為3 dB，350 MHz旁路，支持1080p60
多功能輸入偏置：
直流耦合300 mV輸出偏移
AC耦合同步尖端夾
允許帶偏置的交流耦合
內置6-dB增益（2V/V）
+3-V至+5V單電源操作
軌對軌輸出：
輸出擺動在距離軌道100 mV以內：允許交流或直流輸出耦合
支持驅動兩條視頻線/通道
低總靜態電流：3.3V時為16.2mA
禁用電源電流功能：0.1μA
低差分增益/相位：0.15%/0.25°
符合RoHS標準的包裝：TSSOP-14

引腳功能和配置

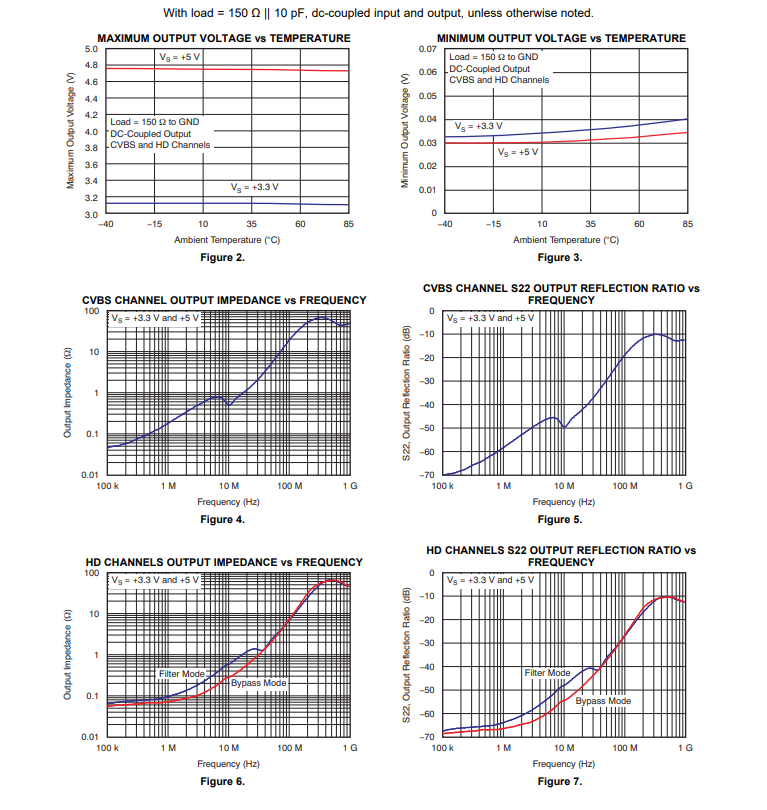

典型特性

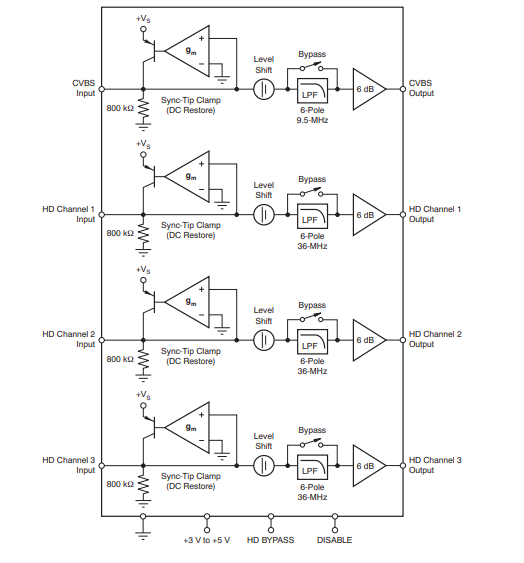

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DVDR/BluRay的輸出緩沖
低功耗視頻緩沖
