THS7374采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源3V至5V四通道集成視頻緩沖器。它包含一個六階巴特沃斯濾波器（可以繞過），可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。9.5-MHz濾波器是SDTV視頻的完美選擇，包括復合（CVBS）、s-video、Y'U'V'、G'B'R'（R'G'B'）和Y'P'R 480i/576i。

數據手冊：*附件：THS7374 具有9.5MHz濾波器和6dB增益的4通道SDTV（組件和復合）視頻放大器技術手冊.pdf

作為THS7374靈活性的一部分，輸入可以配置為交流或直流耦合輸入。300 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于同步CVBS、Y'和G'B'R'信號的透明同步尖端箝位選項。通過添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7374是所有視頻緩沖應用的完美選擇。其具有6-dB增益的軌對軌輸出級允許交流和直流線路驅動。每個通道驅動兩條線路或75Ω負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1-μA禁用電流下的9.6mA總靜態電流使其成為便攜式或其他功率敏感應用的絕佳選擇。

THS7374采用TSSOP-14封裝，符合無鉛和綠色（RoHS）標準。

特性

用于CVBS、S-Video、S-Video和S-Video的4-SDTV視頻放大器，
Y'P'P'R 480i/576i、Y'U'V'或G'B'R'（R'G'B'）
集成低通濾波器：
六階9.5兆赫（-3分貝）巴特沃斯
8.2-MHz時的1 dB通帶帶寬
27MHz時衰減54dB
150 MHz（-3 dB）濾波器旁路模式
多功能輸入偏置
直流耦合300 mV輸出偏移
AC耦合同步尖端夾
允許交流耦合偏置
內置6-dB增益（2V/V）
+3-V至+5V單電源操作
軌對軌輸出：
輸出擺動在軌道100 mV以內，以允許交流或直流輸出耦合
支持每個通道驅動2條線路
3.3V總靜態電流下9.6mA低
0.1μA禁用電源電流功能
0.15%/0.3°的低差分增益/相位
無鉛綠色TSSOP-14封裝

引腳功能和配置

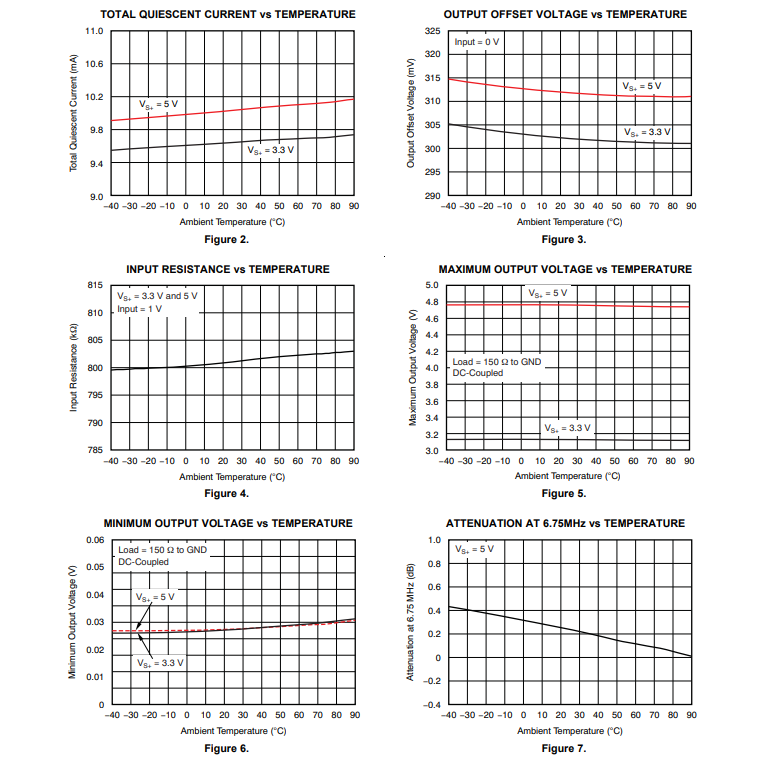

典型特性

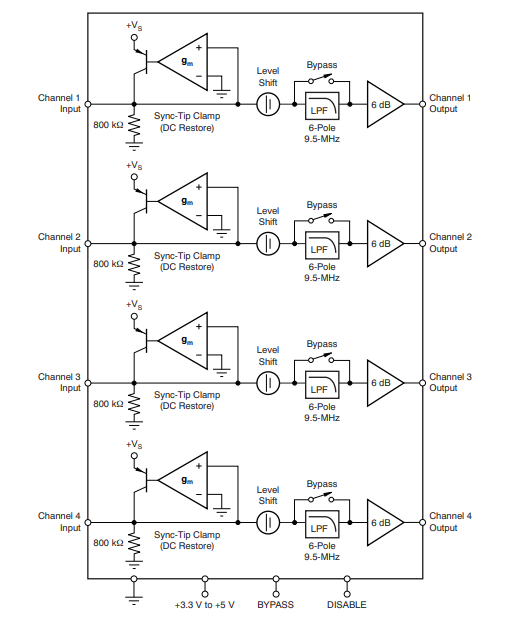

功能方框圖

應用
低成本SCART系統
機頂盒輸出視頻緩沖
監視系統
