優勢和特點

• 2個可選差分輸入
• 工作頻率：4.8 GHz

• 寬帶隨機抖動：75 fs rms
• 片內輸入端接
• 電源：3.3 V

產品詳情

ADCLK950是一款超快時鐘扇出緩沖器，采用ADI公司專有的XFCB3硅-鍺（SiGe）雙極性工藝制造，設計用于要求低抖動的高速應用。

該器件具有兩個差分輸入，通過IN_SEL控制引腳進行選擇。兩個輸入均配備中心抽頭、差分、100 Ω片內端接電阻，接受直流耦合LVPECL、CML、3.3 V CMOS（單端）以及交流耦合1.8 V CMOS、LVDS和LVPECL輸入。提供VREFx引腳用于偏置交流耦合輸入。

ADCLK950內置10個全擺幅射極耦合邏輯（ECL）輸出驅動器。對于LVPECL（正ECL）工作模式，VCC偏置至正電源，VEE偏置至接地。對于ECL工作模式，VCC偏置至接地，VEE偏置至負電源。

輸出級旨在從各端將800 mW直接驅動至端接于VCC? 2 V的50 Ω負載，從而獲得1.6 V的總差分輸出擺幅。

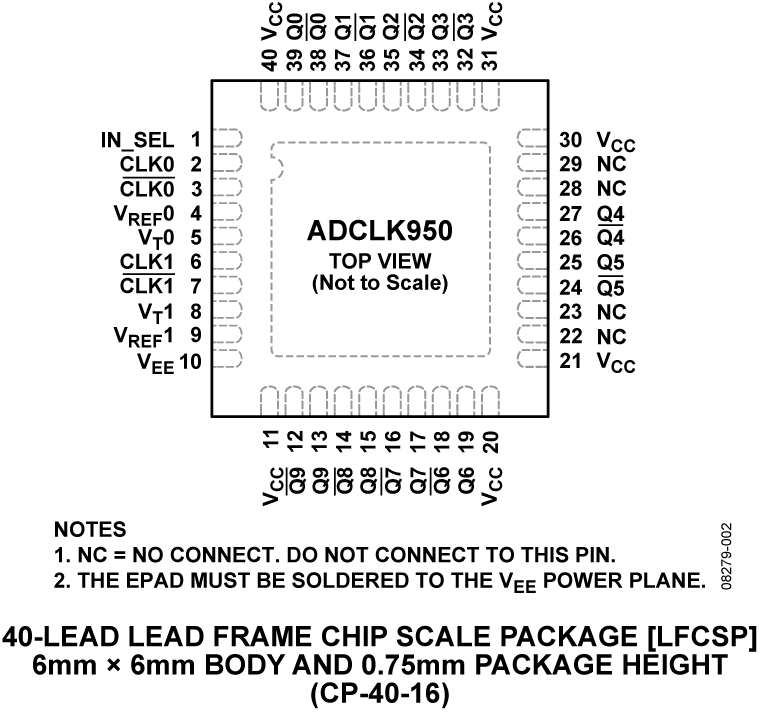

ADCLK950采用40引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

方框圖
