優勢和特點

• 小型封裝：10引腳MSOP
• 可編程增益：1、2、5、10
• 增益設置：數字式或引腳可編程
• 寬電源電壓范圍：±5 V至±15 V
• 出色的直流性能
  高共模抑制比(CMRR)：98 dB(最小值，G = 10)
  低增益漂移：10 ppm/°C(最大值)
  低失調漂移：1.7 μV/°C(最大值，G = 10)
• 出色的交流性能
  0.001%快速建立時間：615 ns(最大值)
  高壓擺率：20 V/μs(最小值)
  低失真：?110 dB THD (1 kHz)
  相對于頻率的高共模抑制比(CMRR)：
  80 dB(50 kHz，最小值)
  低噪聲：18 nV/√Hz(G = 10，最大值)
  低功耗：4 mA

產品詳情

AD8250是一款具有數字式可編程增益的儀表放大器，擁有GΩ級輸入阻抗、低輸出噪聲和低失真等特性，因此適合用來與傳感器接口及驅動高采樣速率模數轉換器(ADC)。它擁有10 MHz帶寬、?110 dB的低總諧波失真(THD)，以及達到0.001%精度時615 ns的快速建立時間(最大值)。保證的失調漂移和增益漂移分別為1.7 μV/°C和10 ppm/°C(G = 10)。除了輸入共模電壓范圍很寬之外，該器件還擁有80 dB的高共模抑制能力(G = 1，直流至50 kHz)。精密直流性能與高速能力的結合則使AD8250成為數據采集應用的絕佳選擇。此外，這款單芯片解決方案簡化了設計與制造，并可通過內部電阻與放大器的嚴格匹配來提高儀器儀表的性能。

AD8250用戶接口包含一個并行端口，用戶可以采用以下兩種方式設置增益(參見圖1)。一種方式是用/WR輸入鎖存通過總線發送的2比特字。另一種方式是用透明增益模式，在這一模式下，由增益端口處的邏輯電平狀態決定增益。

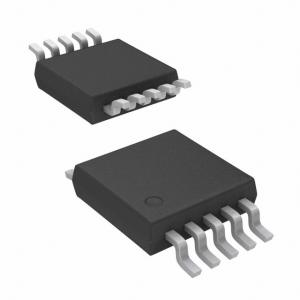

AD8250采用10引腳MSOP封裝，額定溫度范圍為?40°C至+85°C，特別適合對尺寸和封裝密度有嚴格要求的應用。

應用

數據采集

生物醫學分析

測試和測量

數據手冊, Rev. A, 5/08

方框圖
