芯片燒錄領域的領導者昂科技術宣布其燒錄軟件迎來重大版本升級。在此次新版本發布的同時，公司同步公布新增多款兼容芯片型號，其中中微半導體研發的8位CMOS微控制器SC8P1710D赫然在列。目前，該芯片已順利完成與昂科旗艦產品AP8000專業芯片燒錄設備的技術適配工作，這一成果大幅提升了AP8000系列設備的芯片兼容能力。
SC8P1710D是中微半導體OTP的一次擦除燒寫CMOS芯片，支持簡單IO控制、觸摸、電機驅動、PWM、LCD驅動和ADC等功能，適用靈活設計需求的應用場合，尤其是功能不斷迭代、需要快速量產的電子產品。

SC8P1710D

功能特性
? 內存
– OTP：2Kx16
– 通用 RAM：176x8
? 8級堆棧緩存器
? 查表功能
? 簡潔實用的指令系統(68條指令)
? 高精度12位ADC
? 內置低壓偵測電路
? 中斷源
– 2個定時中斷
– RA，RB口電平變化中斷
– 其它外設中斷
? 內置PWM0/PWM1
– 10位PWM精度
– 2路PWM共用周期，獨立占空比
? 工作電壓范圍：3.0V-5.5V@8MHz；2.1V-5.5V@4MHz；工作溫度范圍：-40℃-85℃
? 一種振蕩方式
– 內部RC振蕩：設計頻率8MHz
? 指令周期（單指令或雙指令）
? 內置WDT定時器
? 內置LCD1/2 Bias COM驅動模塊
– 最多可支持7個COM口
– COM口驅動電流可選
? 定時器
– 8位定時器TIMER0，TIMER2
? 內建高精度1.2V基準電壓
– ±1.5%@VDD=2.5V~5.5V TA=25℃

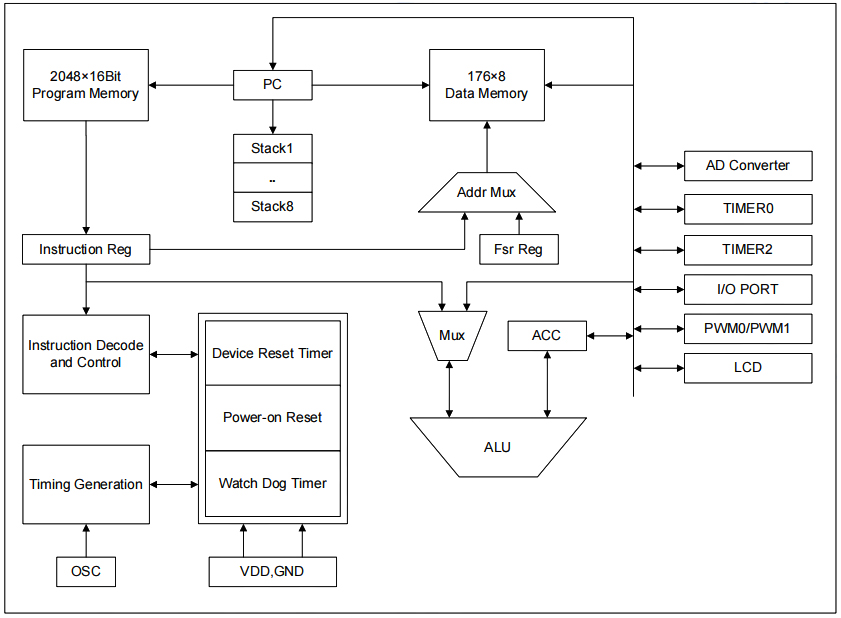

結構框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋中微半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化安全燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足工業級量產需求。

AP8000通用燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋longsys, SOUTHCHIP, AUTOCHIPS, energic, XMC等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
