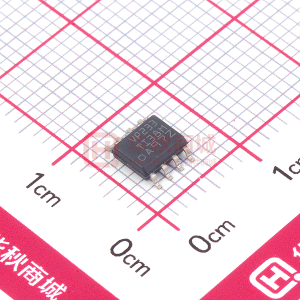

SN65HVD233，SN65HVD234和SN65HVD235用于采用符合ISO 11898標準的控制器局域網（CAN）串行通信物理層的應用中。作為CAN收發器，每個都在差分CAN總線和CAN控制器之間提供發送和接收功能，信號速率高達1 Mbps。

設計用于特別惡劣的環境，設備具有交叉線保護，高達±36 V的過壓保護，接地保護丟失，過熱（熱關斷）保護以及±100 V的共模瞬變保護。這些器件可在7 V至12 V的寬共模范圍內工作。這些收發器是微處理器上的主機CAN控制器與工業，樓宇自動化，運輸和汽車應用中使用的差分CAN總線之間的接口。

模式： R < SN65HVD233，SN65HVD234和SN65HVD235的sub> S 引腳（引腳8）提供三種工作模式：高速，斜率控制和低功耗待機模式。通過將引腳8直接連接到地來選擇高速工作模式，允許驅動器輸出晶體管盡可能快地接通和斷開，而不限制上升和下降斜率。可以通過在R _S 引腳和地之間連接一個電阻來調整上升和下降斜率。斜率將與引腳的輸出電流成比例。電阻值為10kΩ時，器件驅動器的壓擺率約為15 V /μs，值為100kΩ時，器件的壓擺率約為2.0 V /μs。有關斜率控制的更多信息，請參閱功能描述。

SN65HVD233，SN65HVD234和SN65HVD235進入低電流待機（僅監聽）模式，在此模式下切換驅動器如果將高邏輯電平應用于R _S 引腳，則接收器保持有效。如果本地協議控制器需要向總線發送消息，則必須通過R _S 引腳將器件返回高速模式或斜率控制模式。

環回（SN65HVD233）： SN65HVD233的環回（LBK）引腳（引腳5）上的邏輯高電平將總線輸出和總線輸入置于高阻態。在內部，器件的D到R路徑保持活動狀態，可用于驅動器到接收器環回，可用于自診斷節點功能而不會干擾總線。有關環回模式的更多信息，請參閱功能描述。

超低電流休眠（SN65HVD234）： SN65HVD234進入超低電平 - 當前睡眠模式，如果向EN引腳（引腳5）施加低邏輯電平，則驅動器和接收器電路都將被禁用。器件保持休眠模式，直到通過向引腳5施加高邏輯電平重新激活電路。

自動波特環回（SN65HVD235）： AB引腳（引腳5） SN65HVD235實現了總線偵聽環回功能，允許本地節點控制器將其波特率與CAN總線的波特率同步。在自動波特率模式下，驅動器的總線輸出處于高阻態，而接收器的總線輸入保持有效。內部D引腳至R引腳環回以協助控制器進行波特率檢測或自動波特率功能。有關自動波特率模式的更多信息，請參閱功能描述。
