Analog Devices Inc. MAX20830集成式降壓開關穩壓器是全集成的高效降壓直流-直流開關穩壓器，帶PMBus接口。該器件支持-40°C至+125°C結溫范圍，工作在2.7V至16V輸入電源電壓范圍內，輸出可在0.4V至5.8V范圍內調節，提供高達30A負載電流。開關頻率可在500kHz至2MHz范圍內配置，提供了在尺寸和性能方面的設計優化能力。

數據手冊：*附件：Analog Devices Inc. MAX20830集成式降壓開關穩壓器數據手冊.pdf

MAX20830采用固定頻率電流模式控制，具有內部補償功能。該IC具有可選的高級調制方案 (AMS)，用來提高快速負載瞬變期間的性能。運行設置和可配置的功能可以通過排阻將PGM_引腳連接至地或使用PMBus命令來選擇。內部1.8V LDO輸出，為柵極
驅動器 ( VCC ) 和內部電路 (AVDD)供電。該器件還具有可選的LDO輸入引腳 (LDOIN)，支持2.5V至5.5V偏置輸入電源連接，以優化效率。

保護功能包括正向和反向過電流保護、輸出過電壓保護和過熱保護，確保了穩健的設計。Analog Devices MAX20830采用4.3mm x 6.55mm FC2QFN封裝，占位尺寸與MAX20840T、MAX20810和MAX20815兼容。

特性

• 功率密度高，元件數量少
  • 緊湊的4.3mm x 6.55mm、16引腳FC2QFN封裝
    • MAX20830封裝具有開放式頂部
    • MAX20830T封裝具有封閉頂部
  • 內部補償
  • 單電源運行，集成用于生成偏置的LDO
• 寬工作范圍
  • 2.7 V 到 16 V 的輸入電壓范圍
  • 輸出電壓范圍：0.4 V至5.8 V
  • 可配置開關頻率范圍：500kHz至2MHz
  • -40 °C至+125 °C結溫范圍
• 優化的性能和效率
  • 峰值效率：94.5%（VDDH =12V、VOUT =1.8V時）
  • 可選外部偏置輸入電源實現更高效率
  • AMS改善了負載瞬態響應
  • 差分遙感
• PMBus接口
  • 自適應電壓調節參考范圍：0.4V至0.8V
  • PMBus遙測輸出電流、輸出電壓、輸入電壓和結溫

應用

• 數據中心電源
• 通信設備
• 網絡設備
• 服務器和存儲
• 負載點穩壓器

簡化應用電路

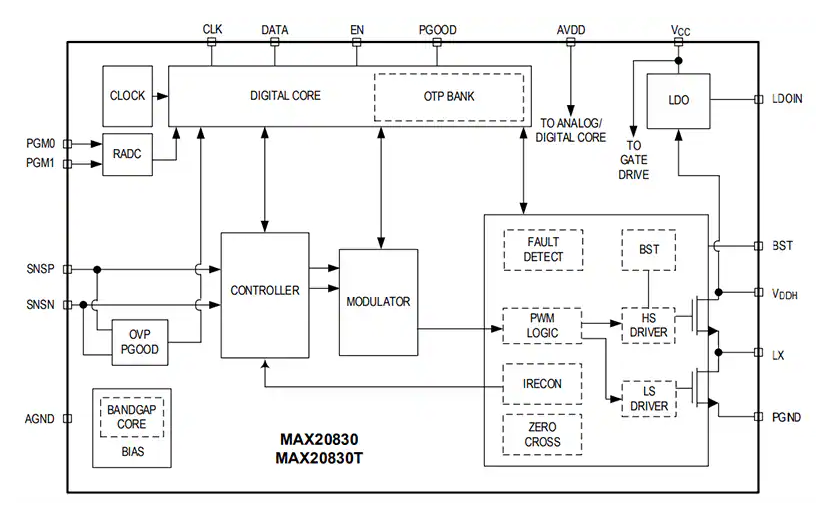

方框圖
