TPS63805、TPS63806和TPS63807是高效率、高輸出電流降壓-升壓轉換器。根據輸入電壓，當輸入電壓大致等于輸出電壓時，它們會自動在升壓、降壓或新型4周期降壓-升壓模式下工作。
*附件：tps63806.pdf

特性

• 輸入電壓范圍：1.3 V 至 5.5 V
  • 器件輸入電壓> 1.8 V，用于啟動
• 輸出電壓范圍：1.8 V 至 5.2 V（可調）
• 在整個負載范圍內實現高效率
  • 強制PWM模式的省電模式和模式選擇
• 峰值電流降壓-升壓模式架構
  • 在降壓、降壓-升壓和升壓工作模式之間定義過渡點
  • 正向和反向電流作
  • 啟動到預偏置輸出
• 安全和穩健的作特性
  • 集成軟啟動
  • 過熱和過壓保護
  • 帶負載斷開的真正關斷功能
  • 正向和反向電流限制
• TPS63805
  • 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
  • V 的 2A 輸出電流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作靜態電流
• TPS63806
  • 針對最佳負載階躍響應進行了優化（2 A 電流階躍時為 180 mV 負載階躍響應）
  • 高達 2.5A 的瞬態輸出電流
  • 13μA工作靜態電流
• TPS63807
  • 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
  • V 的 2A 輸出電流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作靜態電流
  • EN 為低電平時的輸出放電功能
  • 480微秒T坡道用于啟動期間的小浪涌電流

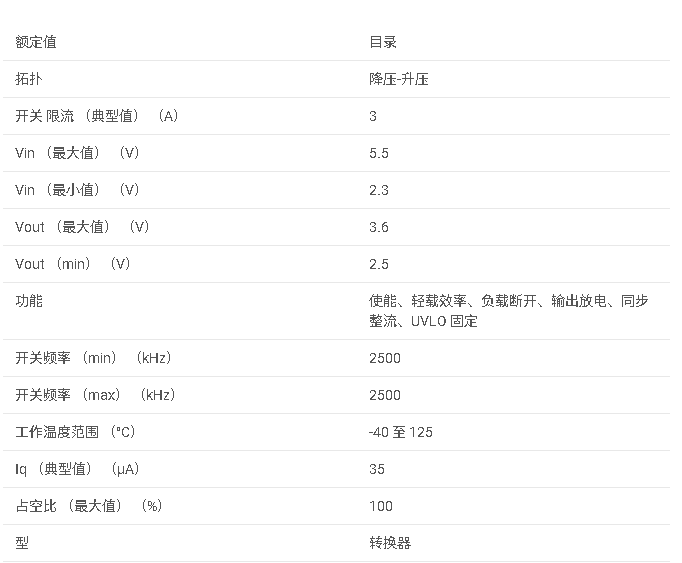

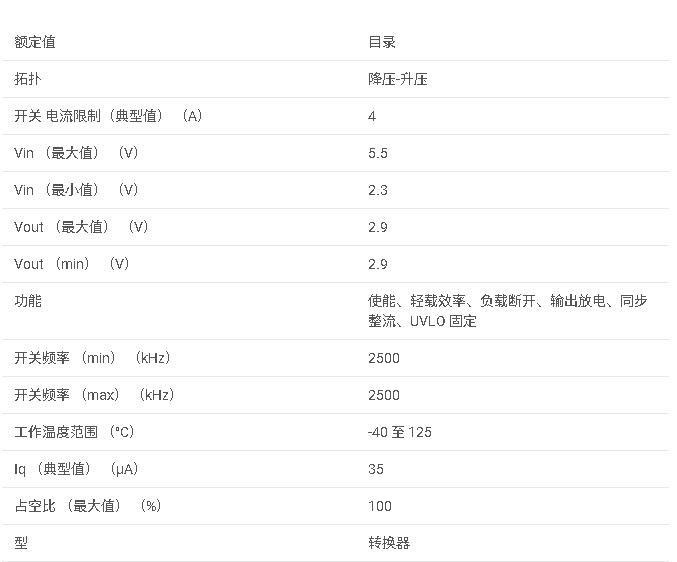

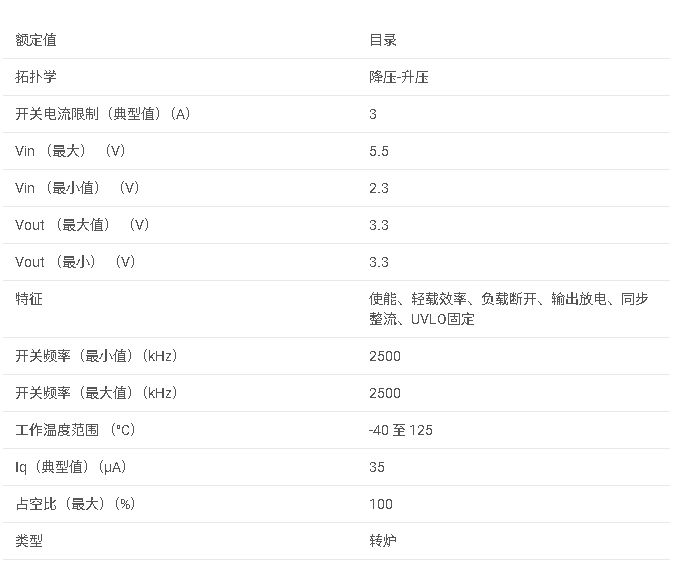

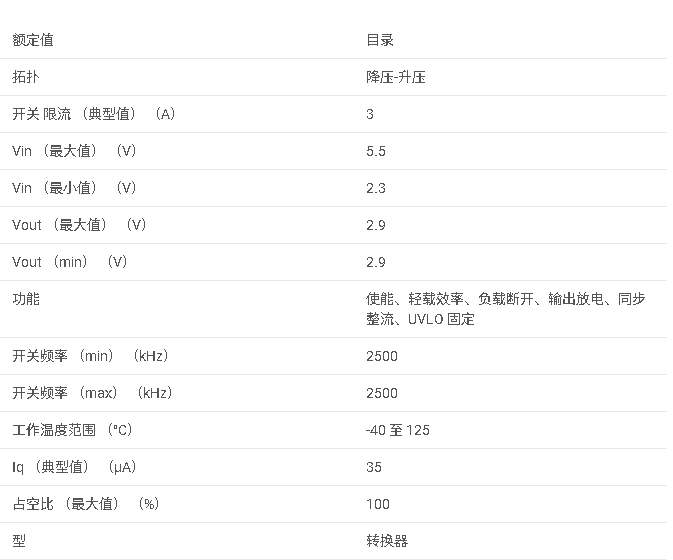

參數

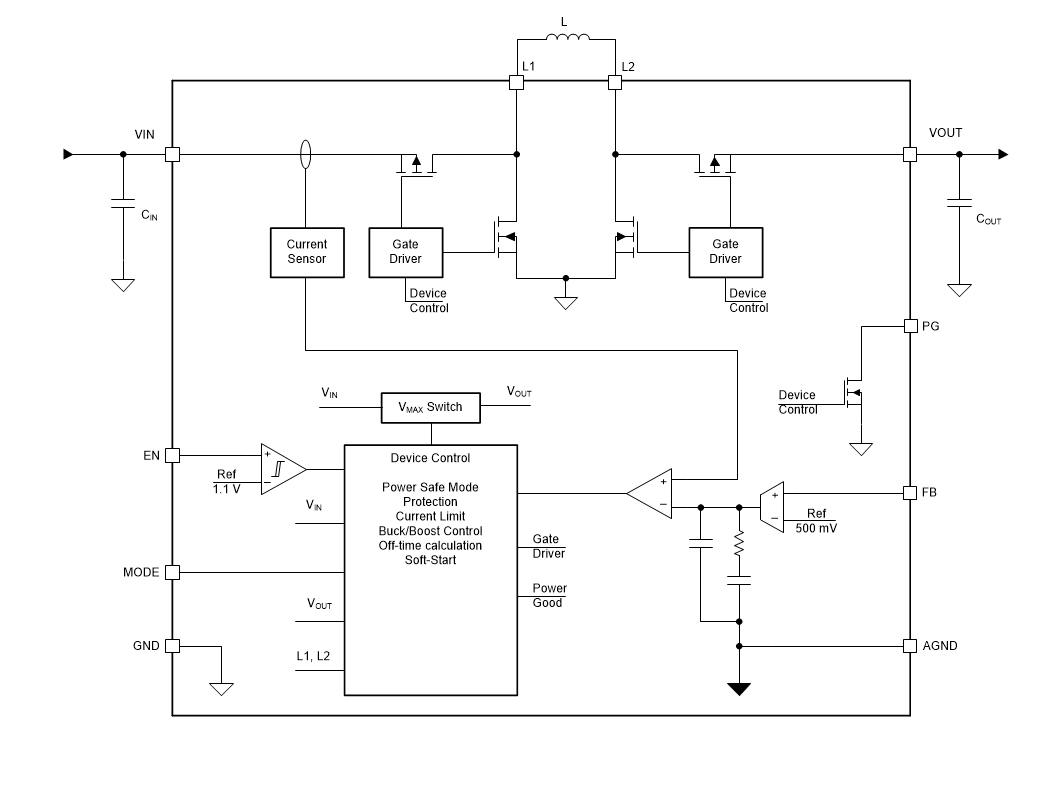

方框圖

?1. 產品概述?
TPS63805/TPS63806/TPS63807是德州儀器（TI）推出的高效、低靜態電流、非反相Buck-Boost轉換器，適用于輸入電壓可能高于或低于輸出電壓的穩壓應用。

• ?輸入電壓范圍?：1.3 V至5.5 V（啟動時需>1.8 V）
• ?輸出電壓范圍?：1.8 V至5.2 V（可調）
• ?關鍵特性?：
  • 自動切換升壓（Boost）、降壓（Buck）及Buck-Boost模式，實現無縫過渡。
  • 峰值電流模式控制架構，優化效率（典型效率>90%）。
  • 超低靜態電流（TPS63805/TPS63807為11 μA，TPS63806為13 μA）。
  • 集成保護功能：過溫保護、過壓保護、真關斷負載斷開等。

?2. 型號差異?

?3. 功能模塊?

• ?控制架構?：峰值電流模式控制，支持PFM/PWM模式切換（通過MODE引腳）。
• ?保護機制?：
  • ?UVLO?（欠壓鎖定）：啟動閾值1.7 V（典型值），運行中可低至1.25 V。
  • ?OVP?（輸出過壓保護）：閾值5.7 V（典型值）。
  • ?熱關斷?：150°C觸發，20°C滯后。
• ?軟啟動?：減少浪涌電流（TPS63805/TPS63806為224 μs，TPS63807為480 μs）。

?4. 典型應用設計?

• ?電路示例?：
  • 輸入電容：10 μF陶瓷電容（靠近VIN引腳）。
  • 輸出電容：TPS63805/TPS63807需22 μF，TPS63806需47 μF（低ESR陶瓷電容）。
  • 電感：0.47 μH（飽和電流需高于峰值電流20%）。
• ?輸出電壓設置?：通過外部電阻分壓器調整，公式：R1=R2×(VOUT500 mV?1)R1**=**R**2**×**(**500**mV**V**O**U**T**?**?**?**1**)

?5. 性能曲線?

• ?效率?：輕載時PFM模式效率>80%，重載時PWM模式效率>90%（VO=3.3V）。
• ?瞬態響應?：TPS63806負載階躍響應最優（180 mV@2 A）。

?6. 封裝與訂購信息?

• ?封裝?：1.4 mm × 2.3 mm WCSP（15球DSBGA）。
• ?工作溫度?：-40°C至+125°C。
