TPS63805、TPS63806和TPS63807是高效率、高輸出電流降壓-升壓轉換器。根據輸入電壓，當輸入電壓大致等于輸出電壓時，它們會自動在升壓、降壓或新型4周期降壓-升壓模式下工作。
*附件：tps63807.pdf

特性

輸入電壓范圍：1.3 V 至 5.5 V
- 器件輸入電壓> 1.8 V，用于啟動
輸出電壓范圍：1.8 V 至 5.2 V（可調）
在整個負載范圍內實現高效率
- 強制PWM模式的省電模式和模式選擇
峰值電流降壓-升壓模式架構
- 在降壓、降壓-升壓和升壓工作模式之間定義過渡點
- 正向和反向電流作
- 啟動到預偏置輸出
安全和穩健的作特性
- 集成軟啟動
- 過熱和過壓保護
- 帶負載斷開的真正關斷功能
- 正向和反向電流限制
TPS63805
- 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
- V 的 2A 輸出電流我 ≥ 2.3 V、V O = 3.3 伏
- 11μA 工作靜態電流
TPS63806
- 針對最佳負載階躍響應進行了優化（2 A 電流階躍時為 180 mV 負載階躍響應）
- 高達 2.5A 的瞬態輸出電流
- 13μA工作靜態電流
TPS63807
- 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
- V 的 2A 輸出電流我 ≥ 2.3 V、V O = 3.3 伏
- 11μA 工作靜態電流
- EN 為低電平時的輸出放電功能
- 480微秒T坡道用于啟動期間的小浪涌電流

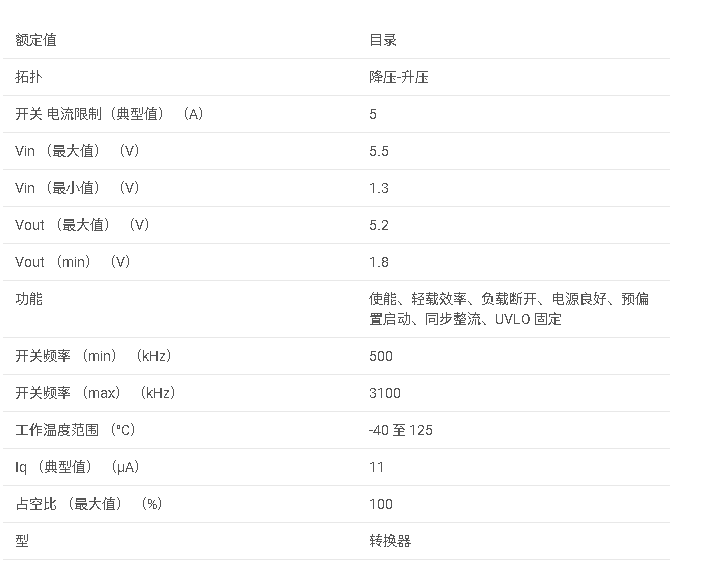

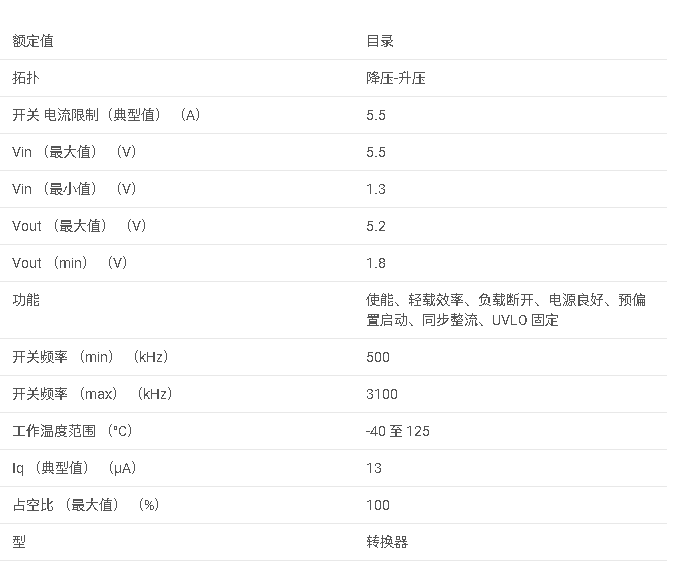

參數

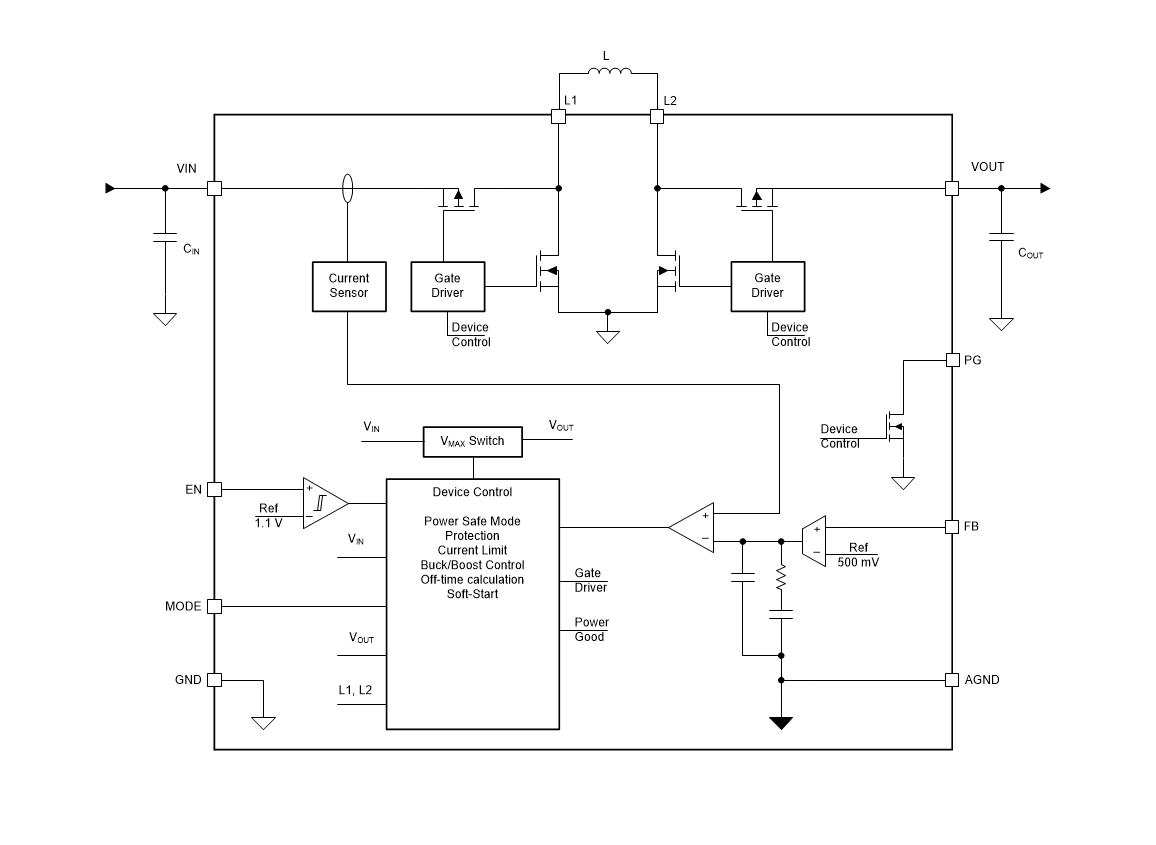

方框圖

?1. 產品概述?
TPS63805、TPS63806和TPS63807是德州儀器（TI）推出的高效、低靜態電流、非反相Buck-Boost轉換器，適用于輸入電壓可能高于或低于輸出電壓的穩壓應用。

?輸入電壓范圍?：1.3 V至5.5 V（啟動時需>1.8 V）。
?輸出電壓范圍?：1.8 V至5.2 V（可調）。
?關鍵特性?：
- 自動切換降壓（Buck）、升壓（Boost）和降壓-升壓（Buck-Boost）模式，實現無縫過渡。
- 高效率（典型值>90%），支持功率節省模式（PFM）和強制PWM模式。
- 超低靜態電流（TPS63805/TPS63807為11 μA，TPS63806為13 μA）。
- 集成保護功能：過溫、過壓、欠壓鎖定（UVLO）、真關斷負載斷開等。

?2. 型號差異?

?TPS63805/TPS63807?：
- 優化最小解決方案尺寸（18.5 mm2），支持22 μF最小輸出電容。
- 2 A輸出電流（VI ≥ 2.3 V，VO = 3.3 V）。
?TPS63806?：
- 優化負載瞬態響應（180 mV負載階躍響應）。
- 支持高達2.5 A瞬態輸出電流。
?TPS63807新增特性?：
- 輸出放電功能（EN為低時）。

?3. 典型應用?

?4. 設計要點?

?電感選擇?：推薦0.47 μH低DCR電感（如Coilcraft XFL4015-471ME）。
?輸出電容?：
- TPS63805/TPS63807：22 μF（VO ≤ 3.6 V）或2×22 μF（VO > 3.6 V）。
- TPS63806：2×47 μF（VO ≤ 3.6 V）或3×47 μF（VO > 3.6 V）。
?輸入電容?：至少10 μF陶瓷電容，建議額外增加47 μF電解電容。
?反饋電阻?：根據公式R1 = R2 × (VOUT/VFB - 1)計算，VFB = 500 mV。
