TPS63805、TPS63806和TPS63807是高效率、高輸出電流降壓-升壓轉換器。根據輸入電壓，當輸入電壓大致等于輸出電壓時，它們會自動在升壓、降壓或新型4周期降壓-升壓模式下工作。
*附件：tps63805.pdf

特性

• 輸入電壓范圍：1.3 V 至 5.5 V
  • 器件輸入電壓> 1.8 V，用于啟動
• 輸出電壓范圍：1.8 V 至 5.2 V（可調）
• 在整個負載范圍內實現高效率
  • 強制PWM模式的省電模式和模式選擇
• 峰值電流降壓-升壓模式架構
  • 在降壓、降壓-升壓和升壓工作模式之間定義過渡點
  • 正向和反向電流作
  • 啟動到預偏置輸出
• 安全和穩健的作特性
  • 集成軟啟動
  • 過熱和過壓保護
  • 帶負載斷開的真正關斷功能
  • 正向和反向電流限制
• TPS63805
  • 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
  • V 的 2A 輸出電流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作靜態電流
• TPS63806
  • 針對最佳負載階躍響應進行了優化（2 A 電流階躍時為 180 mV 負載階躍響應）
  • 高達 2.5A 的瞬態輸出電流
  • 13μA工作靜態電流
• TPS63807
  • 針對 18.5 mm 的最小解決方案尺寸進行了優化 ^2^ （與22μF最小輸出電容配合使用）
  • V 的 2A 輸出電流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作靜態電流
  • EN 為低電平時的輸出放電功能
  • 480微秒T坡道用于啟動期間的小浪涌電流

參數

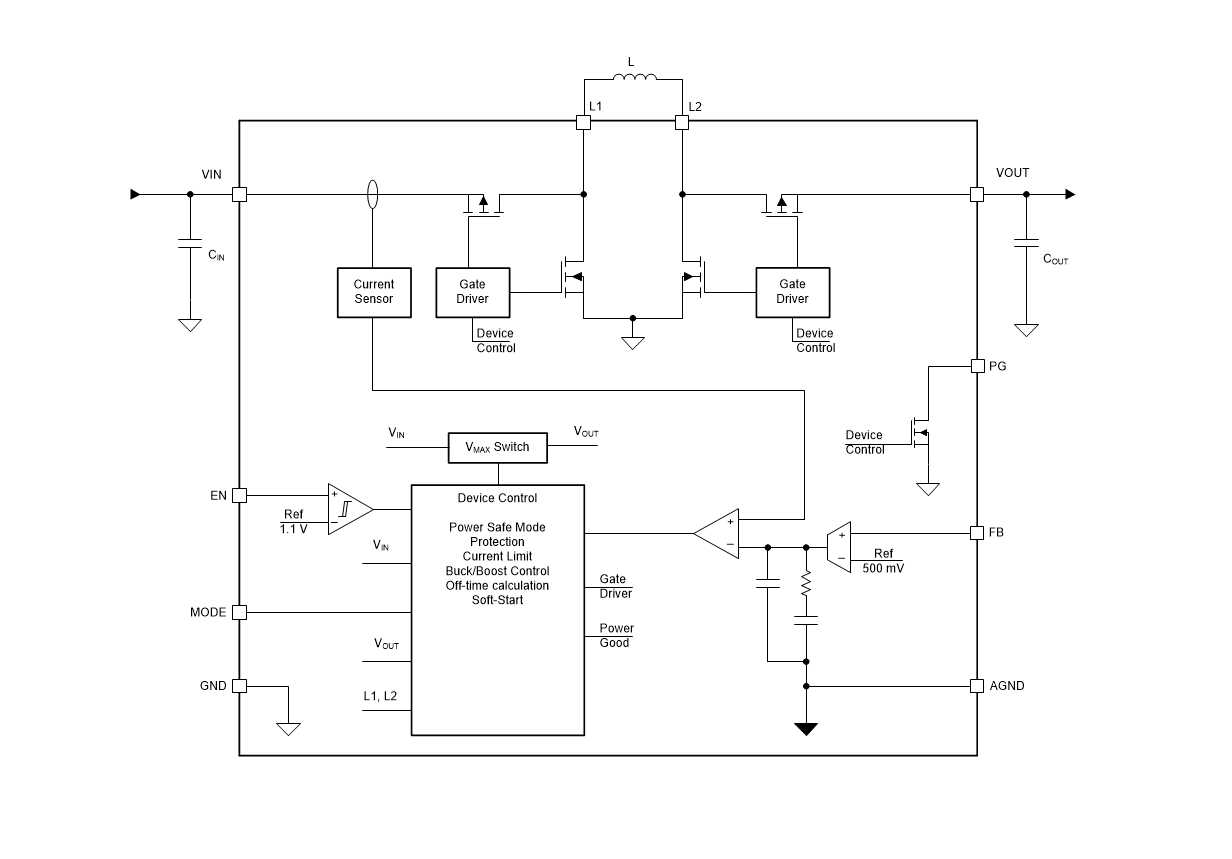

方框圖

?1. 產品概述?
TPS63805、TPS63806、TPS63807是德州儀器（TI）推出的高效、低靜態電流、非反相Buck-Boost轉換器，適用于輸入電壓可能高于或低于輸出電壓的穩壓應用。

• ?輸入電壓范圍?：1.3 V至5.5 V（啟動時需>1.8 V）。
• ?輸出電壓范圍?：1.8 V至5.2 V（可調）。
• ?關鍵特性?：
  • 自動切換升壓（Boost）、降壓（Buck）和Buck-Boost模式，實現無縫過渡。
  • 高效率覆蓋全負載范圍（支持PFM/PWM模式選擇）。
  • 超低靜態電流（TPS63805/TPS63807為11 μA，TPS63806為13 μA）。
  • 集成保護功能（過溫、過壓、真關斷負載斷開等）。

?2. 型號差異?

?3. 典型應用?

• ?TPS63805/07?：智能手機、平板預穩壓器，有線傳感器供電。
• ?TPS63806?：ToF相機傳感器、物聯網設備、熱電模塊供電。
• ?通用功能?：支持反向電流操作，適用于需能量回饋的場景。

?4. 設計要點?

• ?電感選擇?：推薦0.47 μH低DCR電感（如Coilcraft XFL4015-471ME）。
• ?輸出電容?：
  • TPS63805/07：單顆22 μF陶瓷電容（VO≤3.6 V）或2顆22 μF（VO>3.6 V）。
  • TPS63806：2顆47 μF（VO≤3.6 V）或3顆47 μF（VO>3.6 V）。
• ?反饋電阻?：根據公式 R1 = R2 × (VOUT/VFB - 1) 計算（VFB=500 mV）。

?5. 控制與保護?

• ?模式選擇?：通過MODE引腳切換PFM（高效輕載）或強制PWM（低紋波）。
• ?保護機制?：
  • 輸入欠壓鎖定（UVLO）、過壓保護（OVP）。
  • 熱關斷（閾值150°C，滯后20°C）。
  • 電源良好（PG）指示輸出狀態。

?6. 性能數據?

• ?效率?：典型值>90%（VO=3.3 V, IO=100 mA時）。
• ?瞬態響應?：TPS63806最優（180 mV@2 A負載階躍）。
• ?開關頻率?：1.4–2.1 MHz（取決于模式）。

?7. 封裝與訂購?

• ?封裝?：1.4 mm × 2.3 mm WCSP（15球）。
• ?訂購型號?：如TPS63805YFFR（卷帶3000顆）。

?文檔版本?：SLVSDS9E（2021年8月修訂），生產數據（PRODUCTION DATA）。
