TPS631010 和 TPS631011 是采用微型晶圓芯片級封裝的恒頻峰值電流模式控制降壓-升壓轉換器。它們具有 3A 峰值電流限制 （典型值） 和 1.6V 至 5.5V 輸入電壓范圍，為系統預穩壓器和穩壓器提供電源解決方案。

根據輸入電壓，當輸入電壓大致等于輸出電壓時，TPS631010 和 TPS631011 會自動以升壓、降壓或 3 周期降壓-升壓模式運行。模式之間的轉換以定義的占空比進行，并避免了模式內不必要的切換，以減少輸出電壓紋波。8μA 靜態電流和省電模式可在輕負載至空載條件下實現最高效率。
*附件：tps631011.pdf

這些器件在 WCSP 中提供非常小的解決方案尺寸。

特性

• 1.6V 至 5.5V 輸入電壓范圍
  • 器件輸入電壓> 1.65V，用于啟動
• 1.2V 至 5.5V 輸出電壓范圍（可調）
  • PFM 模式下支持 1.0V VOUT
• 高輸出電流能力，3A 峰值開關電流
  • VIN ≥ 3V，VOUT = 3.3V 時，輸出電流為 2A
  • 1.5A 輸出電流，VIN ≥ 2.7V，VOUT = 3.3V
• 有源輸出放電（僅限 TPS631011）
• 在整個負載范圍內實現高效率
  • 8μA 典型靜態電流
  • 可配置自動省電模式和強制 PWM 模式
• 峰值電流降壓-升壓模式架構
  • 無縫模式轉換
  • 正向和反向電流作
  • 啟動至預偏置輸出
  • 固定頻率作，開關頻率為 2MHz
• 安全和堅固的作特點
  • 過流保護和短路保護
  • 集成軟啟動，主動提升采用
  • 過熱保護和過壓保護
  • 帶負載斷開的真正關斷功能
  • 正向和反向電流限制
• 小解決方案尺寸
  • 小型 1μH 電感器
  • 1.803 毫米 × 0.905 毫米 WCSP 封裝

參數

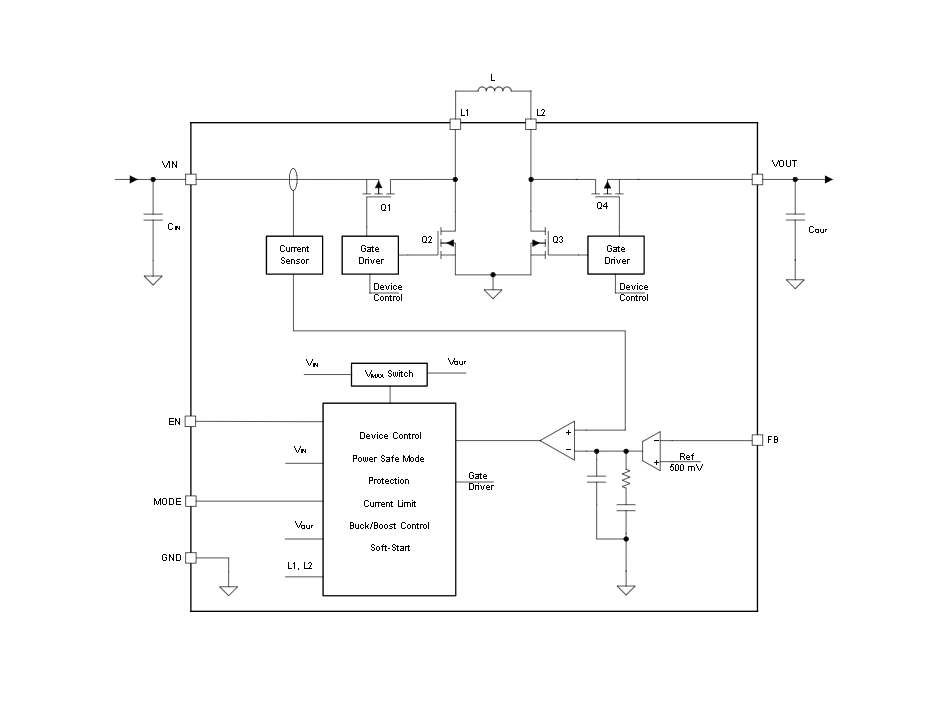

方框圖

1. 概述

TPS631011是一款高效、小型化的升降壓DC/DC轉換器，適用于需要穩定輸出電壓且輸入電壓可能高于或低于輸出電壓的應用場景。該轉換器采用固定頻率峰值電流模式控制，提供高達1.5A的輸出電流能力，并具有多種保護特性和小型WCSP封裝。

2. 主要特性

• ?輸入電壓范圍?：1.6V至5.5V
• ?輸出電壓范圍?：1.2V至5.5V（可調），PFM模式下支持1.0V輸出
• ?輸出電流能力?：1.5A（VIN ≥ 2.7V, VOUT = 3.3V），峰值開關電流可達3A
• ?高效率?：整個負載范圍內保持高效率，典型靜態電流僅8μA
• ?小型封裝?：1.803mm × 0.905mm的WCSP封裝
• ?多種保護特性?：過流保護、短路保護、過溫保護、過壓保護等
• ?模式選擇?：PFM/PWM模式可選，支持輕載時的自動省電模式

3. 應用領域

• 真無線立體聲（TWS）耳機
• 系統預調節器（智能手機、平板電腦、終端、車聯網設備）
• 點載調節（有線傳感器、端口/線纜適配器、多功能轉接器）
• 指紋識別、攝像頭傳感器（電子智能鎖、IP網絡攝像頭）
• 電壓穩定器（數據通信、光模塊、冷卻/加熱系統）

4. 功能描述

• ?自動模式切換?：根據輸入電壓自動在升壓、降壓或三周期升降壓模式之間切換
• ?軟啟動?：集成軟啟動功能，避免啟動時的電流沖擊
• ?輸出放電?：TPS631011具有主動輸出放電功能，可快速放電輸出電容
• ?反向電流操作?：支持FPWM模式下的反向電流操作
• ?保護特性?：包括輸入過壓保護、輸出過壓保護、短路保護、熱關斷保護等

5. 設計指南

• ?電感選擇?：根據輸出電流、紋波電流和期望的瞬態響應選擇合適的電感值
• ?電容選擇?：輸入和輸出電容需滿足紋波電壓和保持時間的要求
• ?布局建議?：優化PCB布局，減小寄生參數，確保穩定的電源性能

6. 封裝與訂購信息

TPS631011采用YBG封裝的WCSP封裝，具體封裝尺寸和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
