TPS63024是高效率、低靜態電流降壓-升壓轉換器，適用于輸入電壓高于或低于輸出電壓的應用。輸出電流在升壓模式下可高達 1.5A，在降壓模式下可高達 3A。開關中的最大平均電流限制為典型值 3A。該TPS63024根據輸入電壓在降壓或升壓模式之間自動切換，從而在整個輸入電壓范圍內調節輸出電壓，確保模式之間的無縫轉換。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最高效率。在低負載電流下，轉換器進入省電模式，以在整個負載電流范圍內保持高效率。有一個 PFM/PWM 引腳，允許用戶在自動 PFM/PWM 模式作和強制 PWM作之間進行選擇。在PWM模式下，使用通常為2.5MHz的固定頻率。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。該器件采用 20 引腳 WCSP 封裝，尺寸為 1.766 mm x 2.086 mm。
*附件：tps630241.pdf

特性

• 真正的降壓或升壓作，在降壓和升壓作之間自動無縫轉換
• 2.3V 至 5.5V 輸入電壓范圍
• 1.5A 連續輸出電流 ： V 在 ≥ 2.5V，V 外 = 3.3伏
• 可調和固定的輸出電壓
• 在降壓或升壓模式下效率高達 95%，在 V 在 =V外
• 2.5MHz典型開關頻率
• 35μA工作靜態電流
• 集成軟啟動
• 省電模式
• 真正的關機功能
• 輸出電容放電功能
• 過溫保護和過流保護
• 寬電容選擇
• 小型 1.766 mm x 2.086 mm，20 引腳 WCSP

參數

方框圖

?1. 產品概述?
TPS63024x是德州儀器（TI）推出的高效率、低靜態電流Buck-Boost轉換器系列，適用于輸入電壓高于、低于或等于輸出電壓的場景。關鍵特性包括：

• ?輸入電壓范圍?：2.3V至5.5V
• ?輸出電流?：升壓模式高達1.5A，降壓模式高達3A
• ?效率?：Buck/Boost模式下高達95%，輸入等于輸出時達97%
• ?開關頻率?：典型2.5MHz
• ?封裝?：1.766mm × 2.086mm 20引腳WCSP（超小芯片級封裝）

?2. 核心功能?

• ?無縫模式切換?：自動在Buck與Boost模式間轉換，確保輸出電壓穩定。
• ? 功率節省模式（PFM） ?：輕載時自動降低開關頻率以提升效率。
• ?集成保護功能?：過溫保護、過流保護、短路保護及輸出電容放電功能。
• ?可調/固定輸出電壓?：TPS63024支持外部電阻調節，TPS630241/TPS630242分別固定為2.9V和3.3V。

?3. 典型應用?

• 智能手機、平板電腦
• 電池供電設備
• 便攜式電子配件
• 負載點穩壓

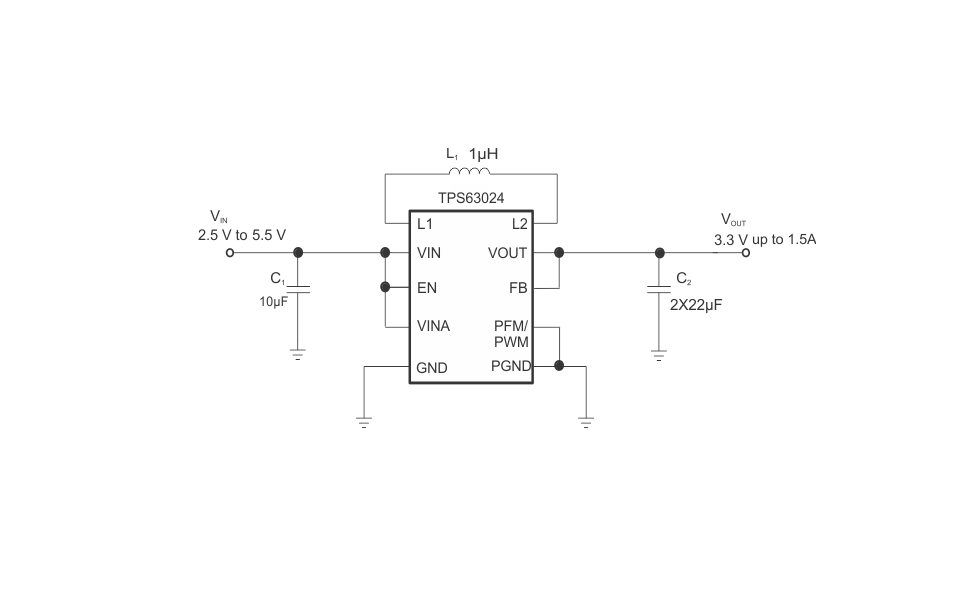

?4. 設計要點?

• ?電感選擇?：推薦1μH電感（如Coilcraft XAL4020），需滿足飽和電流要求。
• ?電容配置?：輸入電容≥10μF，輸出電容≥20μF（陶瓷電容優先）。
• ?布局建議?：輸入/輸出電容靠近芯片放置，地線分模擬與功率地單點連接。

?5. 性能曲線?

• 效率曲線顯示：3.3V輸出時，2.8V輸入下效率超90%（負載>100mA）。
• 負載瞬態響應：Boost模式（2.8V輸入）與Buck模式（4.2V輸入）均能在200μs內恢復穩定。
