隨著人工智能、神經網絡以及機器學習應用的發展，邊緣處理的場景越來越多，一些針對IOT設備和嵌入式設備的遷移學習網絡應運而生，TensorflowLite就是在這樣的情境下誕生。

盡管Tensorflow Lite已經足夠小，足夠快速，但作為資源非常緊俏的單片機來說，尤其是圖像處理，仍有點力不從心。好在Vision Board擁有足夠強大的性能，而且外擴了較大的SDRAM作為數據處理內存使用，已基本滿足進行一些數據量小，圖像素質低的識別要求。

本章內容將講解如何使用edgeimpulse.com網站來自行訓練神經網絡模型，進而實現機器學習的功能。

目錄

Vision Board介紹（Cortex M85內核）

前期準備

開發環境準備

上傳Edge Impulse進行訓練

1

Vision Board介紹（Cortex M85內核）

內核：480 MHz Arm Cortex-M85，包含Helium和TrustZone技術

存儲：集成2MB/1MB閃存和1MB SRAM（包括TCM，512KB ECC保護）

外設：兼容xSPI的四線OSPI（帶XIP和即時解密/DOTF）、CAN-FD、以太網、USBFS/HS、16位攝像頭接口和I3C等

高階安全性：卓越的加密算法、TrustZone、不可變存儲、帶DPA/SPA攻擊保護的防篡改功能、安全調試、安全工廠編程和生命周期管理支持

提供6.39 CoreMark/MHz的性能，可支持要求最高計算性能和 DSP 或 ML 功能的苛刻物聯網應用

2

前期準備

下面是本次實驗所需要的軟件及參考資料：

開發工具：MDK5 V5.3.8，OpenMv IDE V4.0.14

Demo 代碼：https://github.com/RT-Thread-Studio/sdk-bsp-ra8d1-vision-board

EDGE IMPULSE網站：studio.edgeimpulse.com

圖片素材：https://github.com/JiaBing912/VisionBoard-Picture-training-material

3

開發環境準備

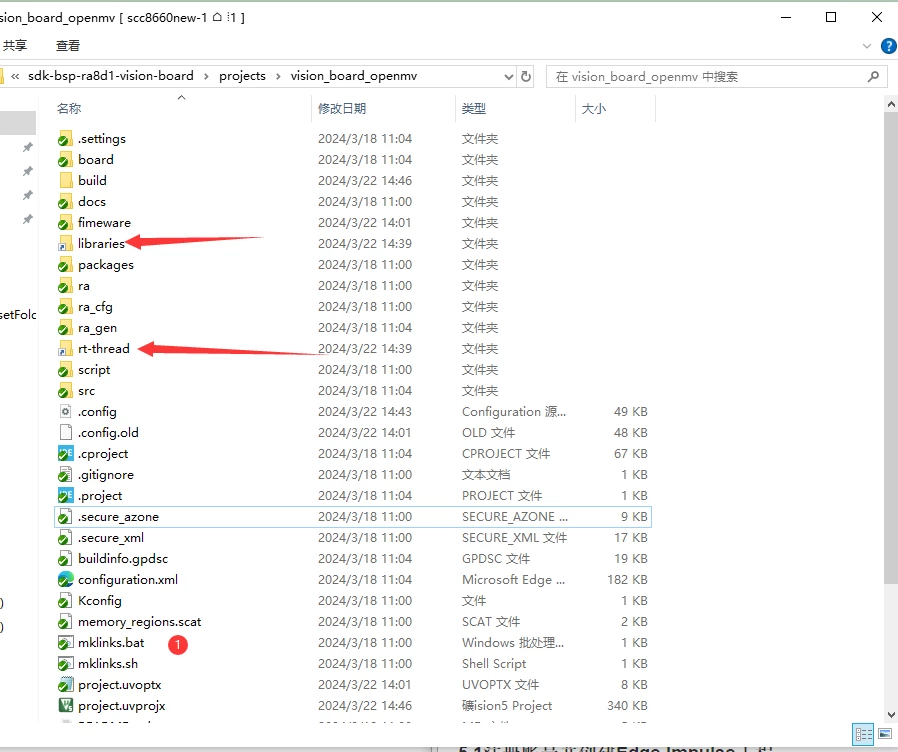

本次實驗將基于vision_board_openmv Demo進行開發，雙擊 mklinks.bat 文件，執行腳本后會生成 rt-thread、libraries 兩個文件夾。

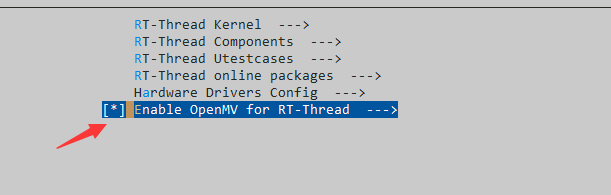

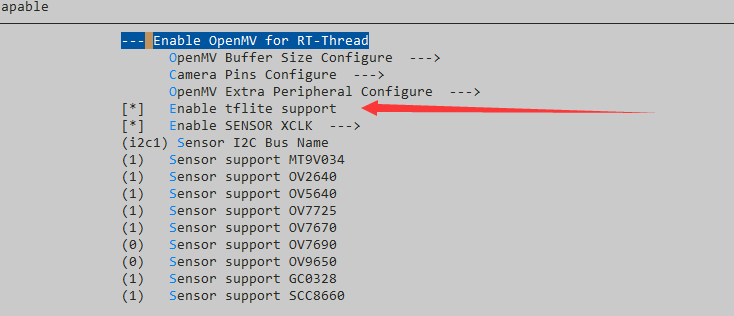

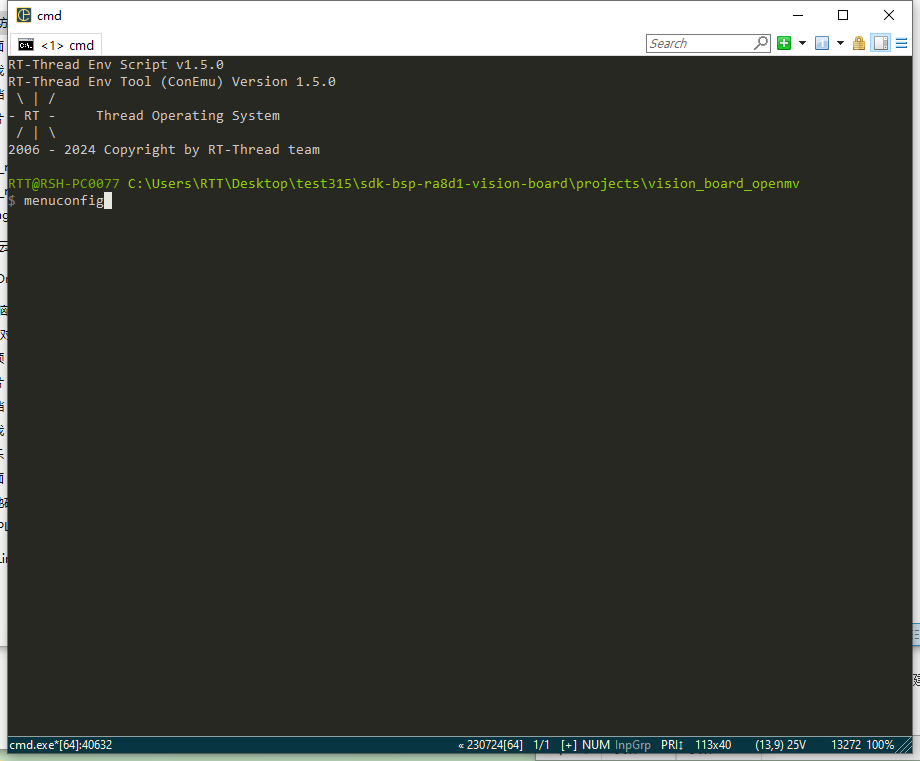

運行env，輸入menuconfig，在Enable OpenMV for RT-Thread—>目錄下，打開Enable tflite support功能。

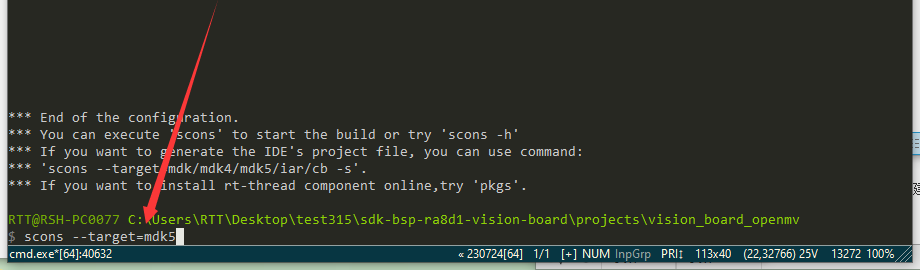

保存并退出，輸入scons —target=mdk5，重新生成mdk5工程。

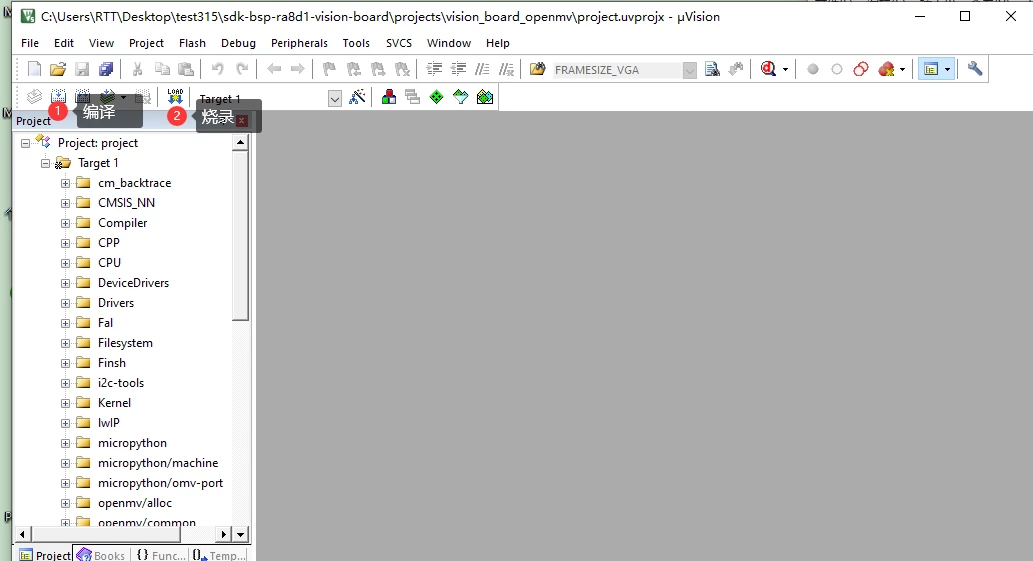

隨后打開mdk5工程，編譯，燒錄即可。

5

上傳Edge Impulse進行訓練

1 注冊賬號并創建Edge Impulse工程

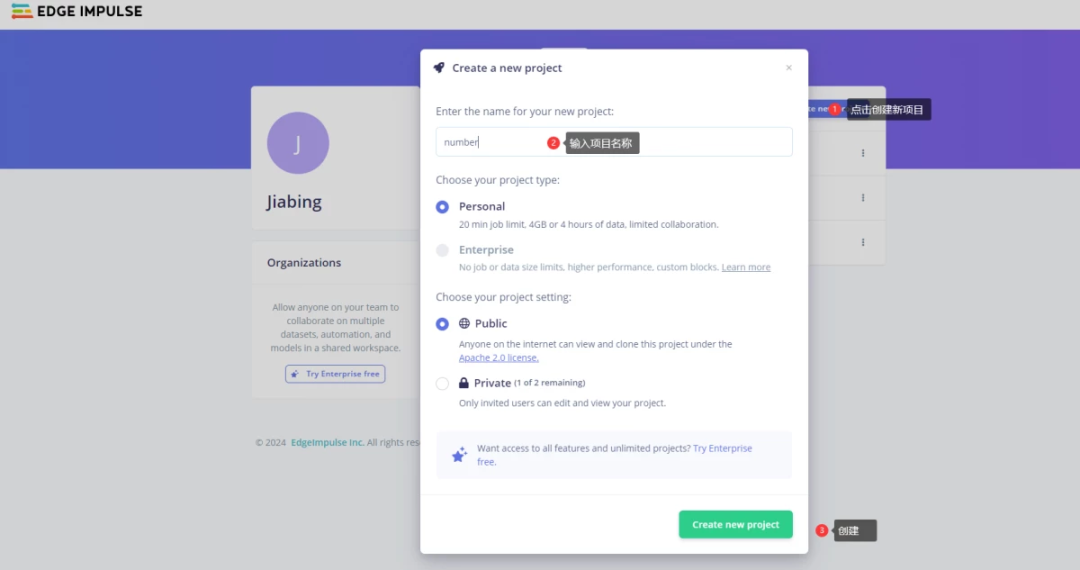

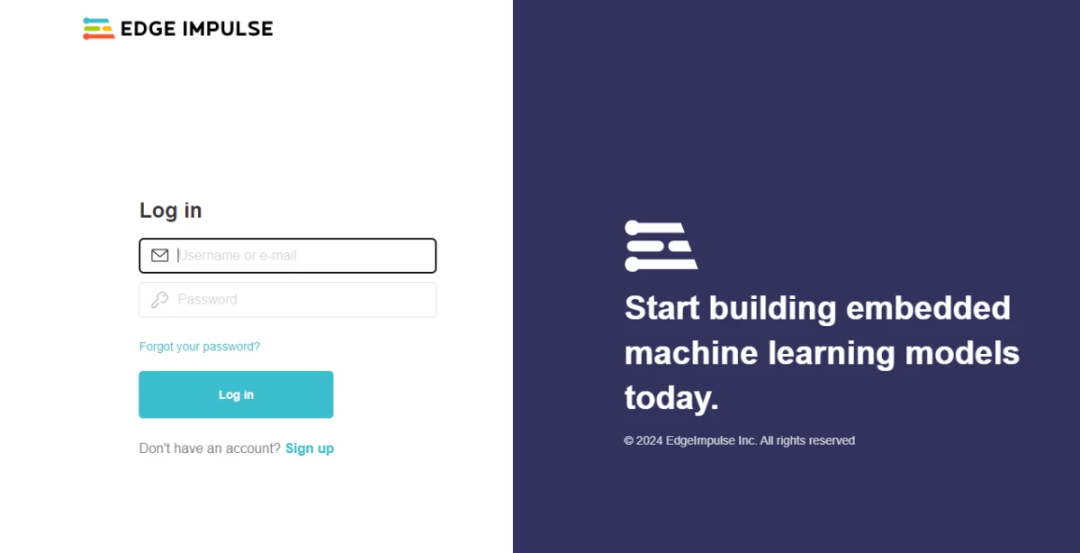

打開Edge impluse網站，注冊登錄。隨后在項目標簽頁創建新項目：

這里以數字識別為例。

2 上傳訓練集

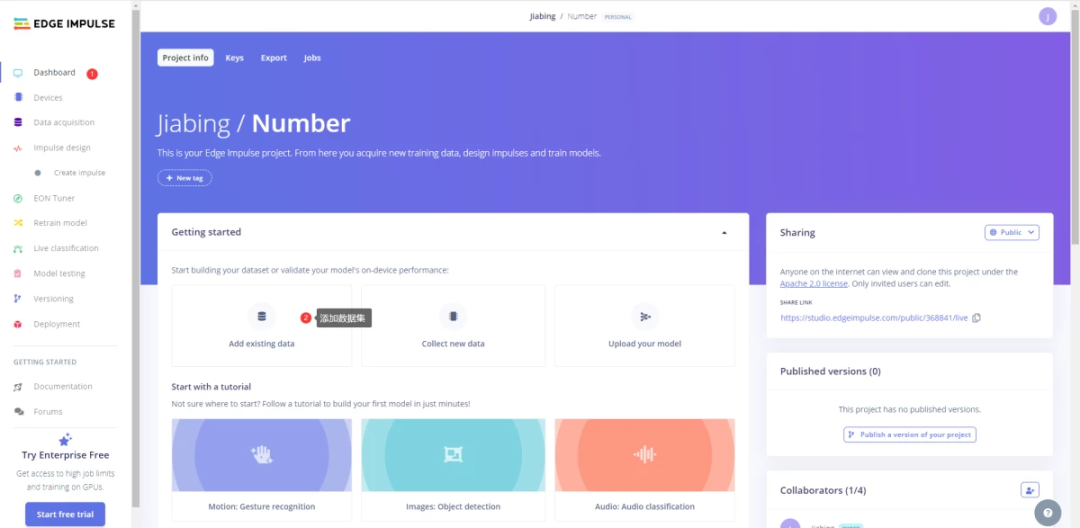

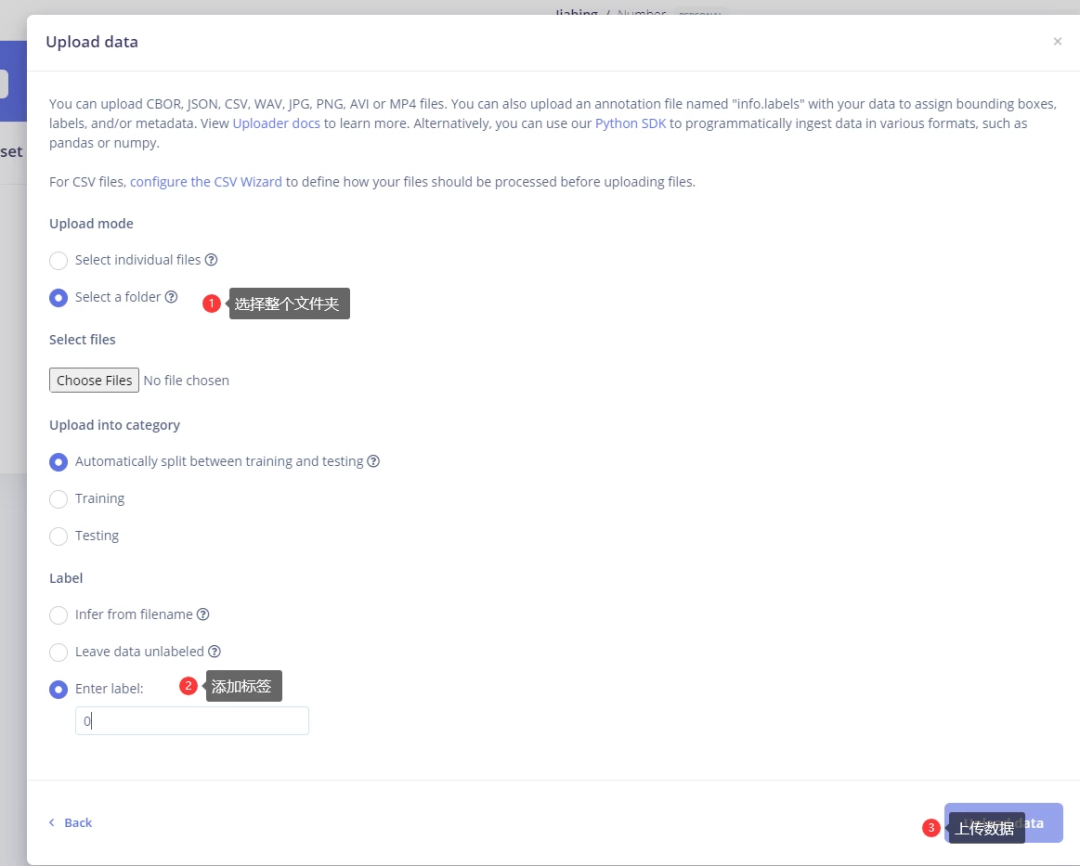

按照以下步驟，依次點擊Dashboard->Add existing data->Upload data。（訓練集圖片樣本可從3.前期準備中圖片素材中獲取，此次實驗使用的是mnist_lite文件夾下的手寫數字圖片樣本。）

注意：若未在數據集中對圖片進行label注釋（可參考官方文章），需要手動進行添加標簽，或直接選擇Enter label進行標簽定義；圖片素材中的數據集格式為28x28像素bpm文件，EDGE IMPULSE網頁不支持BMP及28x28像素格式，需要通過python腳本對圖片進行轉換。mnist_lite文件夾中已將圖片轉換為256*256png格式。

3 生成特征

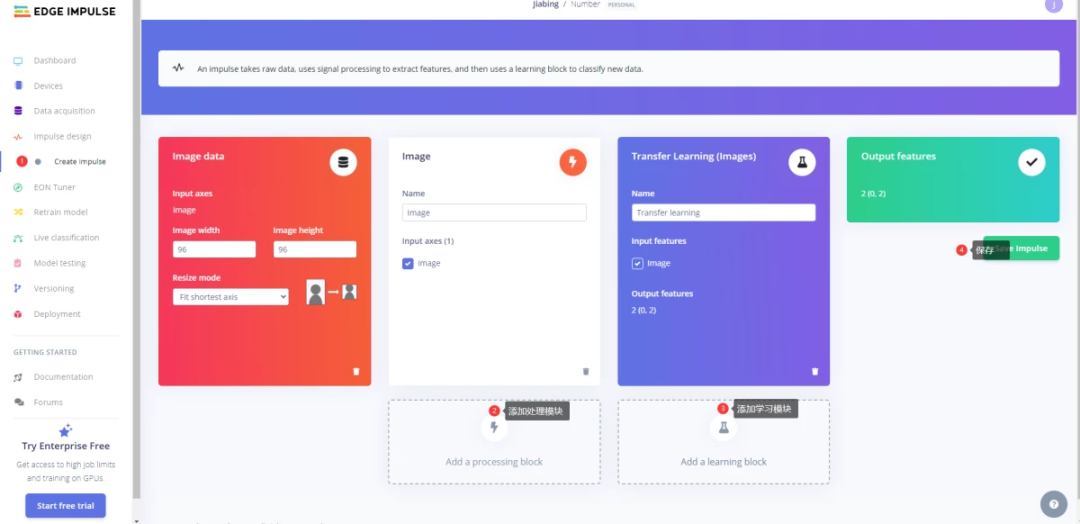

點擊左側Impulse design->Create Impulse，依次點擊Add a processing block、Add a learning block進行輸入數據對象、訓練模型的選擇，并點擊保存。

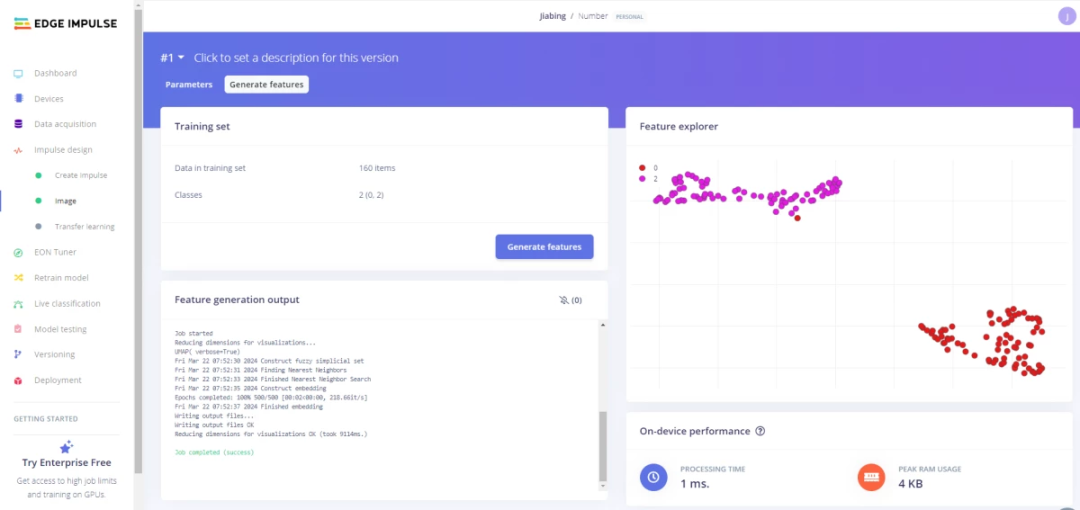

繼續點擊左側Image，Color depth選擇RGB，點擊保存。接下來會自動跳轉到生成特征界面，點擊生成特征按鈕，等待特征生成，結束后會有三維圖像顯示。

4 遷移訓練

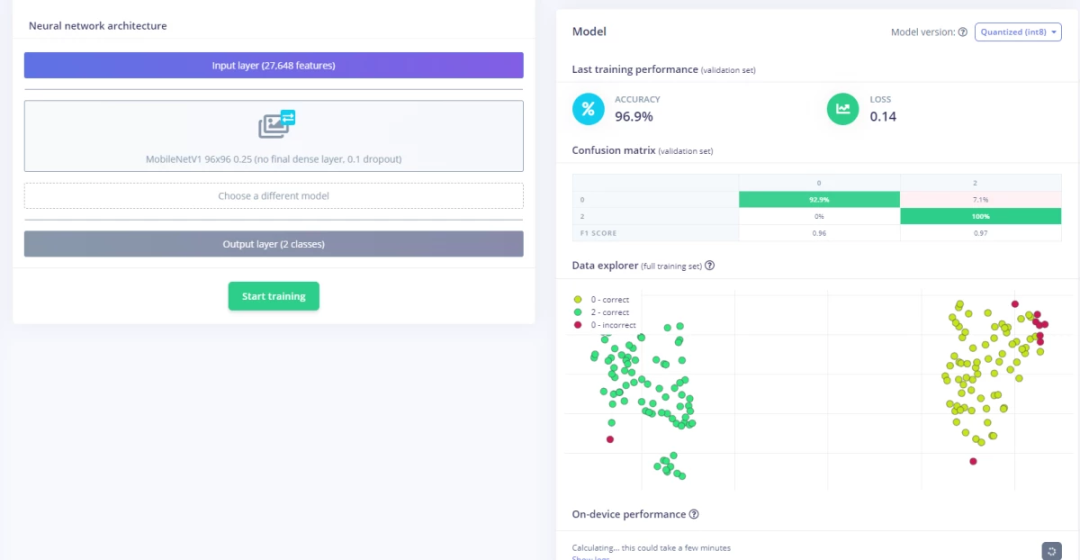

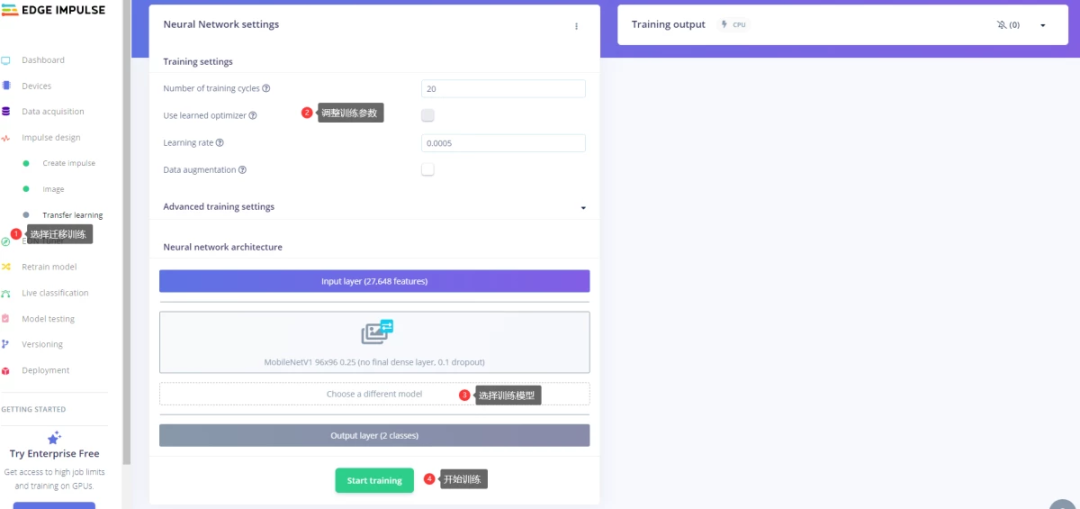

點擊左側Transfer learning按鈕，依次設置訓練參數：訓練周期、學習率等參數。隨后選擇自己實驗最符合的訓練模型，點擊開始訓練。

如果最后的結果和準確率不滿足自己的實驗要求，可嘗試重新訓練，重新更改參數及訓練模型。

5 在Vision Board上部署

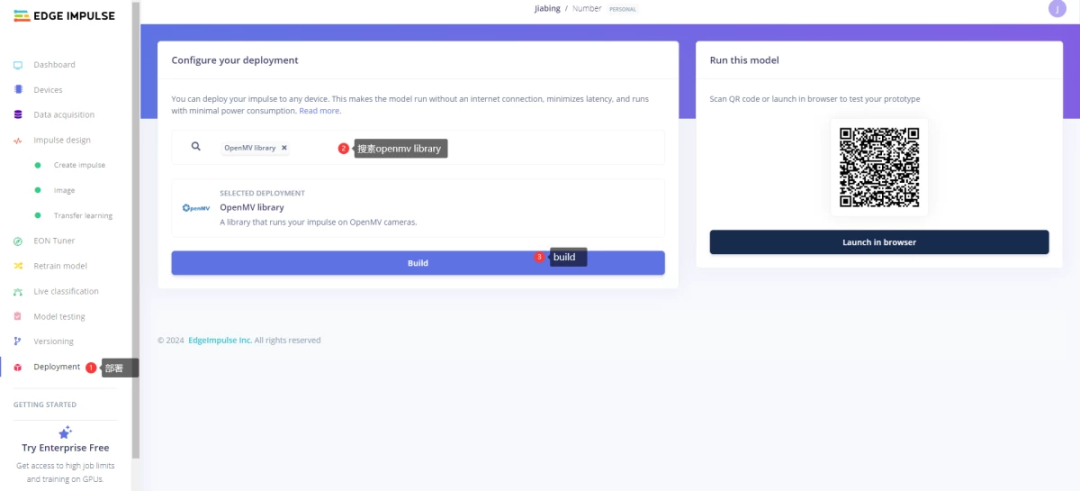

在左側點擊Deployment，搜素OpenMV library，點擊Build，等待固件生成。

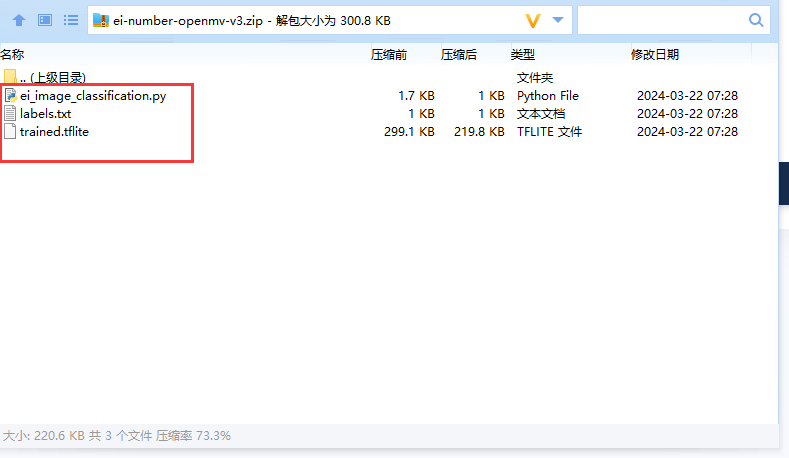

將下載下來的壓縮文件解壓（”trained.tflite”、”labels.txt”、”ei_image_classification.py”），將ei_image_classification.py改名為main.py，隨后將3個文件全部復制到sd卡中去（確保sd卡無其他文件）。

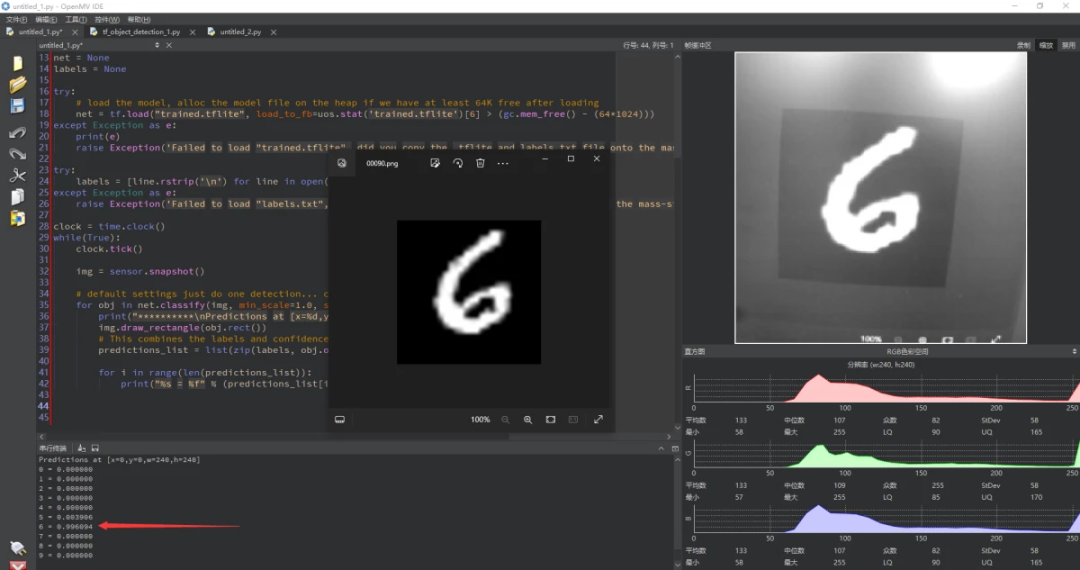

用type-c線連接Vision Board USB-OTG口，隨后將sd卡中的main.py拖入OpenMV IDE中，打開并運行，此時可以在串口終端看見識別的結果及準確率。
