芯對話 |?CBM97D79TQ:雙通道16位1GSPS?DAC的性能與設計實踐

芯佰微電子 ? 2025-07-30 10:53 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

5G基站、寬帶傳輸?shù)葓鼍爸校绾斡脝涡酒瑢崿F(xiàn)多載波信號的高保真轉換?芯佰微CBM97D79TQ作為一款雙通道16位高動態范圍數模轉換器DAC),憑借1GSPS采樣速率、80dBc鄰道泄漏比(ACLR)及低功耗特性,成為寬帶通信發射鏈路的核心解決方案。本文從核心性能、設計要點到工程落地,詳解其技術優勢與實踐指南。



一、應用技術背景介紹

無線通信與寬帶傳輸隨著5GNR、WiMax等技術的廣泛普及,系統對高帶寬、低失真以及多載波并發能力的需求愈發迫切:

帶寬需求:5G基站需支持Sub-6GHz頻段內多載波信號并行傳輸,單載波帶寬可達100MHz,要求DAC采樣速率突破1GSPS以覆蓋超寬頻譜;

信號保真度:為了確保5G寬帶通信信號的質量,鄰道泄漏比(ACLR)必須達到或超過80dBc,以避免多載波間的相互干擾,這對數字模擬轉換器(DAC)的動態性能提出了極高的要求;

集成與功耗:基站AAU(有源天線單元)等設備受限于體積與散熱,這要求DAC不僅具備高集成度,如內置校準和同步功能,還需具備低功耗特性,即功耗需控制在1.0W@1GSPS以下。

此外,在LMDS、MMDS等點對點寬帶傳輸場景中,設備需覆蓋1GHz及以上的頻段,而傳統的多芯片拼接方案面臨著同步誤差較大、功耗過高的問題,亟須單芯片解決方案實現寬頻信號的直接生成。

二、CBM97D79TQ的核心定位與關鍵特性解析

CBM97D79TQ是芯佰微電子推出的雙通道16位高動態范圍數模轉換器(DAC),它專為寬帶通信和無線基礎設施而設計,其核心優勢在于高采樣速率、低功耗以及高度的集成化功能。其核心特性如下:

1.高帶寬與靈活頻譜覆蓋

  • 采樣速率:支持最高1GSPS采樣速率,可生成達奈奎斯特頻率的多載波信號,滿足寬帶通信中“單芯片覆蓋多頻段”需求。
  • 頻譜調節能力:內置2×/4×/8×插值器與復數調制器,能將載波靈活放置在DAC帶寬內任意位置,無需額外混頻器即可適配不同頻段需求。
  • 數字調制技術:支持實/復調制功能,可直接生成正交調制信號,簡化基站發射鏈路設計。

2.低功耗與高動態性能

  • 功耗優化:全工作條件下功耗僅1.0W@1GSPS、600mW@500MSPS,適合散熱敏感的基站、寬帶設備場景。
  • 信號保真度

單載波WCDMA的鄰道泄漏比(ACLR)達80dBc@80MHz中頻,有效降低對鄰道的干擾;

模擬輸出電流可調(8.7mA~31.7mA),適配25Ω~50Ω負載,可直接與ADIADL537XFMOD系列調制器對接。

  • 可調模擬輸出的重要性
  • 輸出電流可編程調節(10mA~30mA),允許系統根據負載特性(如25Ω/50Ω阻抗)動態優化信號幅度,避免因固定輸出導致的信噪比損失或驅動能力不足。例如,在5G基站中,通過調整輸出電流可精確匹配LDMOS功率放大器的輸入要求,確保線性度與效率的平衡。

3、集成化系統功能

  • 輔助校準:4路輔助DAC可直接控制外部VGA的增益與失調,簡化前端電路校準流程。
  • 多芯片同步:通過差分同步接口(SYNC_I±/SYNC_O±)支持多器件級聯,滿足MIMO發射分集等多通道擴展需求。
  • 時鐘管理:內置高性能鎖相環(PLL)時鐘倍頻器,可生成低抖動采樣時鐘,減少外部時鐘源設計復雜度。

動態與靜態性能參數及實測數據驗證

三、動態性能(信號保真度核心指標)

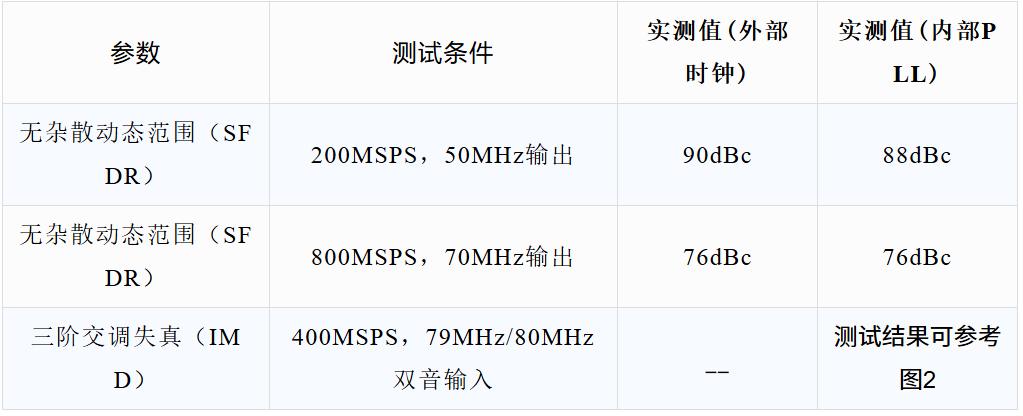

動態性能直接決定信號在傳輸中的純凈度,實測數據如下:

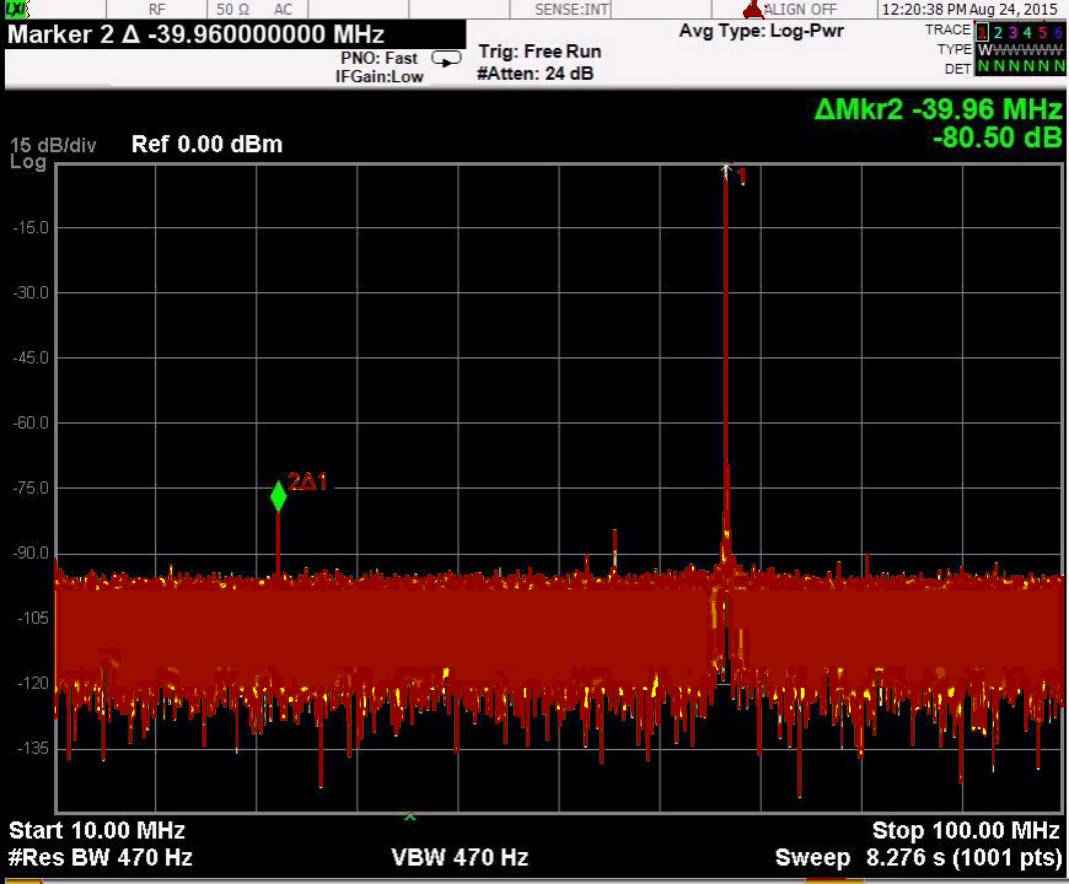

圖1:無雜散動態范圍測試結果(中頻輸出70MHz,轉換率800MSPS)

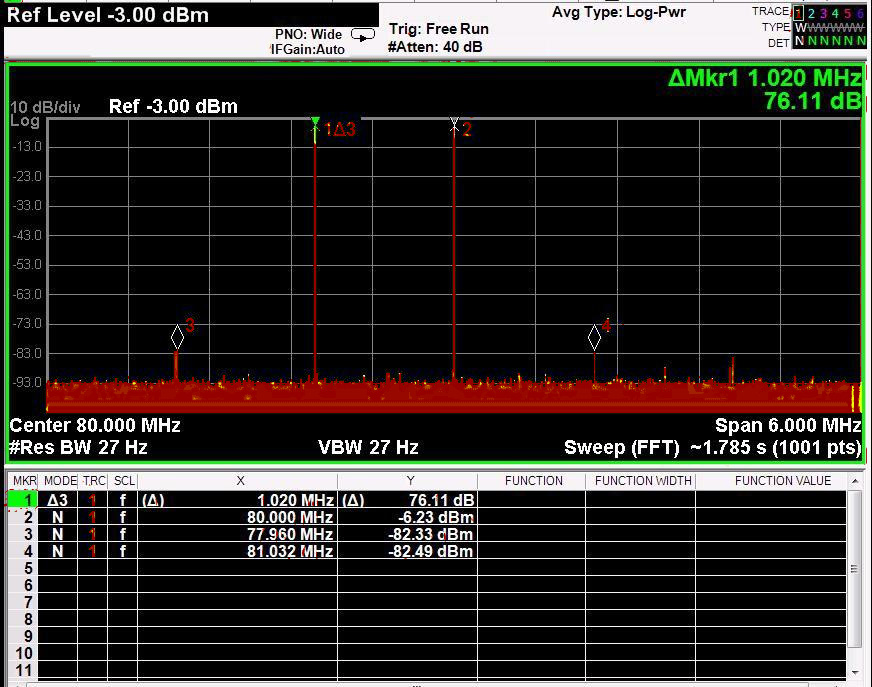

圖2:三階雙音互調測試結果(中頻輸出79MHz/80MHz,轉換率400MSPS)

靜態性能(轉換精度指標)

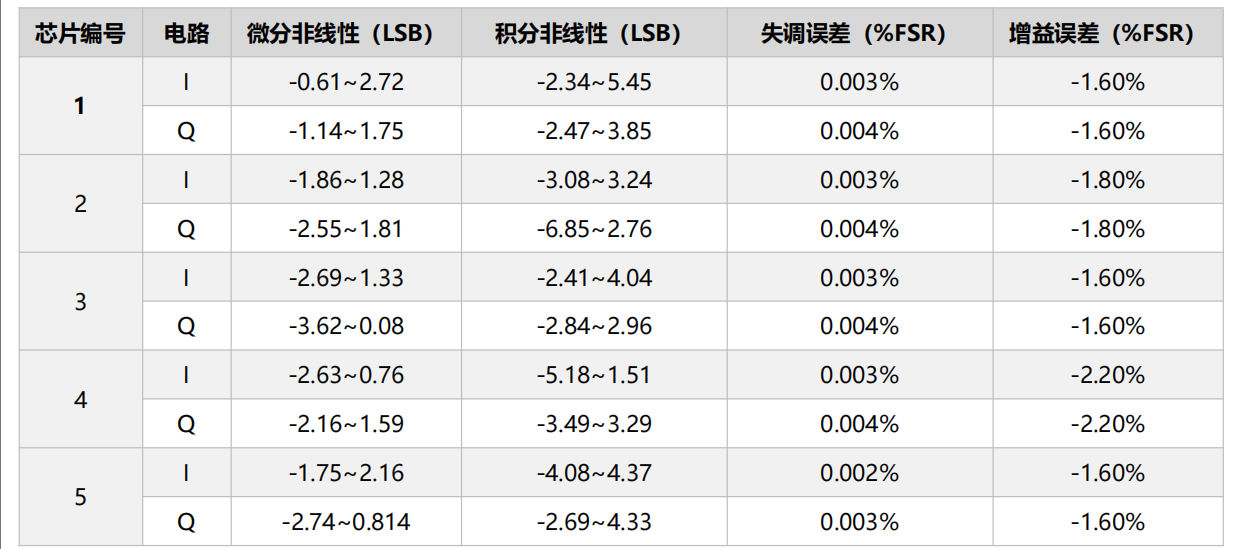

靜態參數反映數字信號到模擬信號的線性轉換能力,實測5顆芯片的典型值如下:

  • 微分非線性(DNL):-0.61~+2.72LSB(I通道),-1.14~+1.75LSB(Q通道);
  • 積分非線性(INL):-2.34~+5.45LSB(I通道),-2.47~+3.85LSB(Q通道);
  • 失調誤差:0.003%FSR(典型值),增益誤差-1.6%FSR(典型值)。

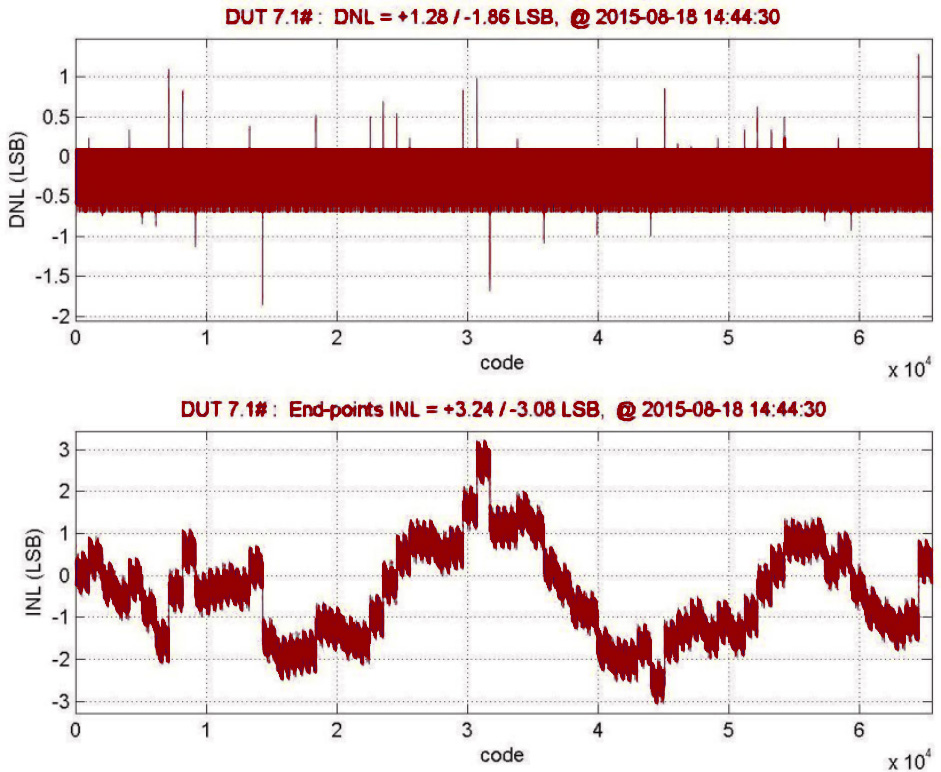

典型微分非線性/積分非線性圖

環境與可靠性參數

  • 工作電壓:模擬電源3.3V、數字/時鐘電源1.8V,兼容工業級供電場景;
  • 工作溫度:-40℃~+85℃,滿足車載、工業極端環境需求;
  • 封裝:100引腳TQFP封裝(16mm×16mm),托盤包裝(90顆/盤)。

四、功能架構與信號鏈設計

1.核心功能框圖

CBM97D79TQ從功能上劃分為五大模塊:


CBM97D79TQ功能架構框圖

  • 數字濾波器單元:負責2×/4×/8×插值與數字調制,支持復數調制器將載波靈活放置在DAC帶寬內;
  • DAC內核單元:16位設計,輸出電流可調(10mA~30mA),采用0.18μmCMOS工藝,確保高速轉換穩定性;
  • 時鐘單元:含PLL倍頻器,支持外部時鐘輸入與內部時鐘生成,可抑制時鐘抖動對動態性能的影響;
  • 輔助DAC:2路獨立通道,用于外部VGA增益與失調校正,簡化模擬前端校準流程;
  • 同步單元:多芯片同步單元負責多個芯片間的同步功能。

2.信號鏈設計要點

  • 輸出匹配:DAC差分輸出(OUT1_P/N、OUT2_P/N)需匹配25Ω~50Ω負載,建議通過巴倫轉換為單端信號后接入射頻鏈路。例如,在點對點寬帶傳輸中,50Ω匹配可減少反射損耗,提升信號完整性。
  • 插值配置:根據輸出頻率選擇插值倍數,例如70MHz輸出時推薦4×插值(800MSPS采樣),配合數字反sinc濾波器抑制鏡像干擾。插值倍數的選擇需平衡帶寬需求與數字濾波器復雜度。
  • 時鐘選擇:200MSPS及以上采樣時可開啟內部PLL(PLL_LOCK引腳高電平指示鎖定),100MSPS采樣時需依賴外部時鐘(PLL不支持該頻率)。內部PLL在高頻下可降低外部時鐘源的設計成本。

五、PCB布局規范與工程可靠性保障

1.布局核心原則

  • 地平面分離:

“要求應用對象電路板的數字地和模擬地盡量分離,不要將數字線布于模擬線旁邊或于DAC底下”,需通過0Ω電阻單點連接模擬地(AGND)與數字地(DGND),避免數字噪聲耦合至模擬鏈路。

  • 接地面積與路徑:

“芯片的地應該通過盡量多的渠道和足夠多的面積與PCB板的地層相連”,需在芯片下方設計大面積敷銅并通過多過孔連接至地層,增強抗干擾能力與散熱效果。

  • 輸入信號線布局:

“輸入連線應盡量短以最小化寄生電容和噪聲引入”,尤其時鐘(REFCLK±)、同步(SYNC_I±)等高頻信號線需短直布線,減少寄生參數影響。

2.布線與防護要求

  • 數字線與模擬線隔離:

數字數據線(P1D0~P1D15、P2D0~P2D15)不得穿越模擬區域或DAC輸出路徑下方,避免數字信號干擾模擬鏈路。

  • 靜電防護:

盡管芯片內置靜電保護結構,但“測試、搬運、儲藏過程中,應注意靜電防護”,需采取接地手環、防靜電包裝等措施,避免高能量電脈沖損壞電路。

六、典型應用場景與技術落地價值

  • 無線基礎設施:W-CDMA、GSM、LTE、5GNR等基站發射鏈路,支持多載波信號生成。例如,在無線基站中,CBM97D79TQ可直接生成中頻信號,驅動LDMOS功率放大器,通過可調輸出電流優化偏置電壓,確保PA線性度。
  • 寬帶通信:LMDS、MMDS、點對點寬帶傳輸,單芯片覆蓋超寬頻段。其1GSPS采樣率可支持高達500MHz的信號帶寬,滿足高速數據傳輸需求。
  • 數字中頻合成:直接生成70MHz~200MHz中頻信號,省去傳統混頻器。與ADIADL537XFMOD調制器配合使用時,可簡化射頻前端設計。

附件:CBM97D79TQ【中文排版】參數手冊
