TPS63024是高效率、低靜態電流降壓-升壓轉換器，適用于輸入電壓高于或低于輸出電壓的應用。輸出電流在升壓模式下可高達 1.5A，在降壓模式下可高達 3A。開關中的最大平均電流限制為典型值 3A。該TPS63024根據輸入電壓在降壓或升壓模式之間自動切換，從而在整個輸入電壓范圍內調節輸出電壓，確保模式之間的無縫轉換。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最高效率。在低負載電流下，轉換器進入省電模式，以在整個負載電流范圍內保持高效率。有一個 PFM/PWM 引腳，允許用戶在自動 PFM/PWM 模式作和強制 PWM作之間進行選擇。在PWM模式下，使用通常為2.5MHz的固定頻率。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池?cái)嚅_(kāi)連接。該器件采用 20 引腳 WCSP 封裝，尺寸為 1.766 mm x 2.086 mm。
*附件：tps63024.pdf

特性

• 真正的降壓或升壓作，在降壓和升壓作之間自動無縫轉換
• 2.3V 至 5.5V 輸入電壓范圍
• 1.5A 連續輸出電流 ： V 在 ≥ 2.5V，V 外 = 3.3伏
• 可調和固定的輸出電壓
• 在降壓或升壓模式下效率高達 95%，在 V 在 =V外
• 2.5MHz典型開關頻率
• 35μA工作靜態電流
• 集成軟啟動
• 省電模式
• 真正的關機功能
• 輸出電容放電功能
• 過溫保護和過流保護
• 寬電容選擇
• 小型 1.766 mm x 2.086 mm，20 引腳 WCSP

參數

方框圖

?1. 產品概述?
TPS63024x是德州儀器（TI）推出的高效率、低靜態電流的Buck-Boost轉換器系列，適用于輸入電壓可能高于、低于或等于輸出電壓的應用場景。該系列包含三款型號：

• ?TPS63024?：輸出電壓可調（通過外部電阻分壓器設置）
• ?TPS630241?：固定輸出電壓2.9V
• ?TPS630242?：固定輸出電壓3.3V

?2. 關鍵特性?

• ?寬輸入電壓范圍?：2.3V至5.5V
• ?高輸出電流?：
  • Boost模式：最高1.5A（VIN≥2.5V, VOUT=3.3V）
  • Buck模式：最高3A
• ?高效率?：
  • Buck或Boost模式下效率高達95%
  • 輸入輸出電壓相同時效率可達97%
• ?低靜態電流?：35μA（典型值）
• ?工作頻率?：2.5MHz（典型值）
• ?封裝?：20引腳WCSP（1.766mm×2.086mm）

?3. 核心功能?

• ?無縫模式切換?：自動在Buck和Boost模式間切換，確保輸出電壓穩定。
• ? 功率節省模式（PFM） ?：輕載時自動切換至PFM模式以提升效率。
• ?集成保護功能?：
  • 過溫保護（140°C觸發）
  • 過流保護
  • 輸出電容放電功能（等效120Ω電阻）
  • 短路保護（輸出低于1.2V時限制輸入電流至3A）

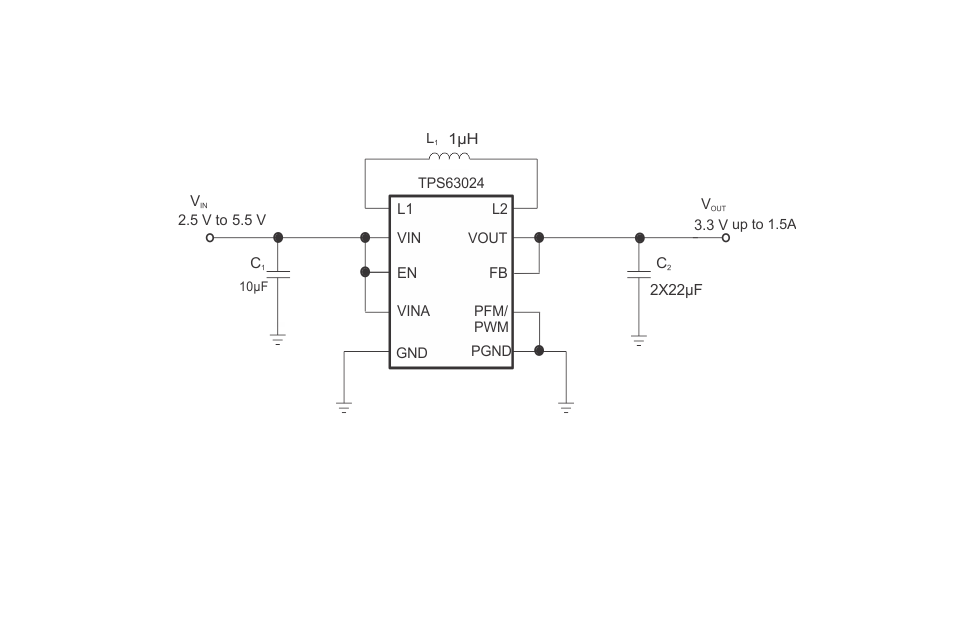

?4. 典型應用?

• 智能手機、平板電腦
• PC及智能設備配件
• 電池供電設備
• 負載點穩壓

?5. 設計要點?

• ?電感選擇?：推薦1μH電感（如Coilcraft XAL4020-102MEB），需滿足飽和電流要求。
• ?電容配置?：
  • 輸入電容：至少10μF（陶瓷電容優先）
  • 輸出電容：推薦20μF（陶瓷電容）
• ?輸出電壓設置?（僅TPS63024）：
  通過電阻分壓器（R1/R2）調節，F(xiàn)B引腳基準電壓為800mV。

?6. 性能曲線?

• 效率曲線顯示：在3.3V輸出、1.5A負載下，效率可達90%以上（輸入電壓2.8V-4.2V）。
• 負載瞬態響應：Boost和Buck模式下均能快速恢復輸出電壓（200μs內）。

?7. 封裝與訂購信息?

• 封裝：DSBGA-20（YFF）
• 訂購型號示例：
  • TPS63024YFFR（可調輸出，卷帶包裝）
  • TPS630242YFFT（固定3.3V輸出，小批量包裝）

?8. 文檔支持?

• 數據手冊包含詳細電氣特性、布局指南及典型應用電路。
• 相關評估模塊（EVM）用戶指南可參考SLVUA24文檔。
