該TPS63036是一種同相降壓-升壓轉換器，能夠從輸入電源提供高于或低于輸出電壓的穩壓輸出電壓。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。
*附件：tps63036.pdf

開關中的最大平均電流限制在 1000 mA 的典型值。輸出電壓可使用外部電阻分壓器進行編程。

可以禁用轉換器以最大限度地減少電池消耗。在關斷期間，負載與電源斷開。

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
  （器件啟動時為 >2 V）
• 可調輸出電壓范圍：1.2 V 至 5.5 V
• 在整個負載范圍內實現高效率
  • 工作靜態電流：25 μA
  • 具有無縫過渡的省電模式
• 平均電流模式降壓-升壓架構
  • 模式之間的自動轉換
  • 2.4 MHz 的固定頻率工作
  • 可與外部時鐘同步
• 安全和穩健的作特性
  • 過熱、過壓保護
  • 關機期間負載斷開
• 微型 8 引腳晶圓芯片級封裝 （WCSP）：1.814 mm × 1.076 mm

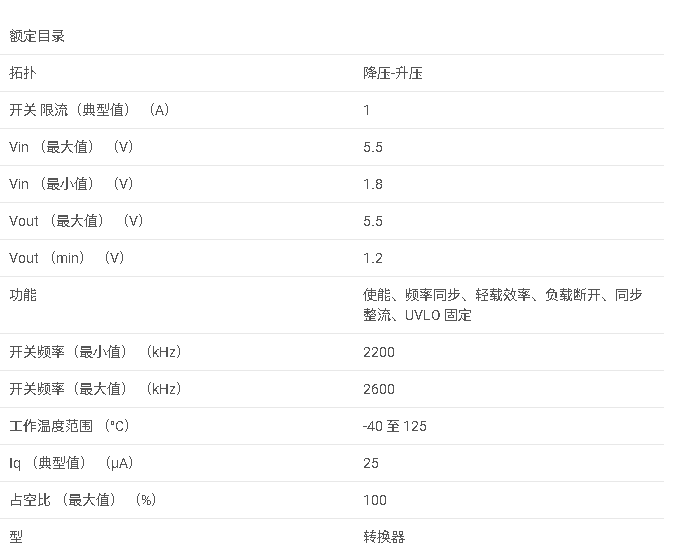

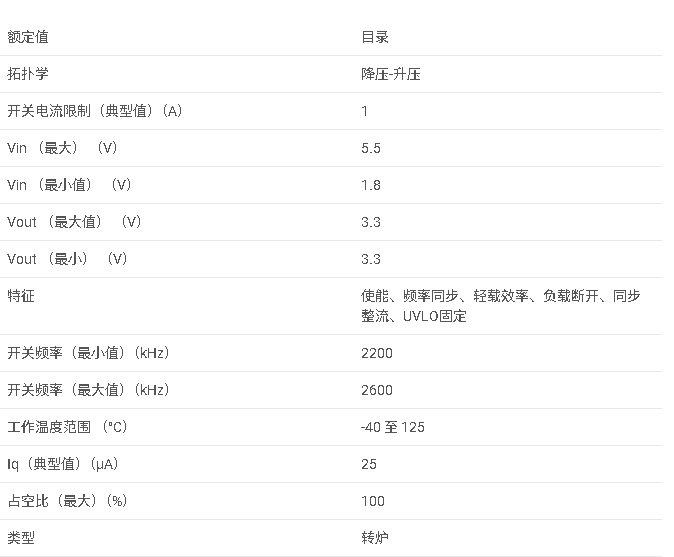

參數

?TPS63036 高效降壓-升壓轉換器技術文檔總結?

?1. 核心特性?

• ?寬輸入電壓范圍?：1.8V至5.5V（啟動需>2V）
• ?可調輸出電壓?：1.2V至5.5V
• ?高效率設計?：全負載范圍內效率達90%以上，靜態電流僅25μA
• ?工作模式?：支持降壓（Buck）、升壓（Boost）及自動切換模式
• ?保護功能?：過溫/過壓保護、欠壓鎖定（UVLO）、負載斷開

?2. 關鍵參數?

• ?開關頻率?：固定2.4MHz（可同步外部時鐘）
• ?封裝尺寸?：8引腳WCSP封裝（1.814mm×1.076mm）
• ?電流限制?：典型值1000mA（輸入電壓相關）

?3. 應用場景?

• ?電池供電設備?：耳機、AR眼鏡、醫療設備
• ?無線模塊供電?：Wi-Fi/藍牙模塊、傳感器
• ?LED/激光驅動?：條碼掃描儀、測距儀

?4. 設計要點?

• ?電感選擇?：推薦1-2.2μH低DCR電感（如Coilcraft LPS3015系列）
• ?電容配置?：
  • 輸入電容≥10μF（陶瓷電容優先）
  • 輸出電容典型值30μF（多顆并聯降低ESR）
• ?反饋電阻?：R2≤100kΩ，R1按公式 R1=R2×(VOUT/0.5-1) 計算

?5. 控制模式?

• ?PWM模式?：強制固定頻率（PS/SYNC接高電平）
• ?節能模式?：輕載時自動降低頻率（PS/SYNC接低電平）
• ?同步功能?：支持外部時鐘同步（通過PS/SYNC引腳）

?6. 熱管理建議?

• 最大結溫125°C，RθJA=84°C/W
• PCB布局需優先處理大電流路徑（短而寬走線）

?7. 典型性能曲線?

• 效率曲線顯示：3.3V輸出時，2.4V輸入效率>80%（負載10mA-1A）
• 負載調整率：±1%（3.3V輸出，0-1A負載）
