TPS6303x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用單節鋰離子或鋰聚合物電池時，輸出電流可高達 600 mA，并將其放電至 2.5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 1000 mA 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。

TPS6303x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用10引腳VSON封裝，尺寸為2.5mm×2.5mm（DSK）。
*附件：tps63030.pdf

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 1.2 V 至 5.5 V 的固定和可調輸出電壓選項
• 效率高達 96%
• 降壓模式下 3.3 V 時輸出電流為 800 mA （V 在 = 3.6 V 至 5.5 V）
• 升壓模式下 3.3 V 時輸出電流高達 500 mA （V 在 > 2.4 V）
• 降壓和升壓模式之間的自動轉換
• 器件靜態電流小于 50 μA
• 省電模式可在低輸出功率下提高效率
• 可強制固定頻率作和同步
• 關機期間負載斷開
• 過溫保護
• 采用小型 2.5 mm × 2.5 mm 10 引腳 VSON 封裝 （QFN）

參數

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：1.8 V至5.5 V，支持兩節/三節堿性/NiCd/NiMH電池或單節鋰離子電池供電。
• ?輸出電壓選項?：
  • ?TPS63030?：可調輸出（1.2 V至5.5 V），通過外部電阻分壓器編程。
  • ?TPS63031?：固定輸出（如3.3 V）。
• ?高效率?：高達96%，支持輕載省電模式（Power-Save Mode）。
• ?輸出電流能力?：
  • 降壓模式（VIN > VOUT）：800 mA（3.3 V輸出，VIN=3.6 V-5.5 V）。
  • 升壓模式（VIN < VOUT）：500 mA（3.3 V輸出，VIN > 2.4 V）。
• ?自動模式切換?：根據輸入電壓自動在降壓/升壓模式間轉換。
• ?封裝?：2.5 mm × 2.5 mm 10引腳VSON（QFN）封裝。

?2. 關鍵功能?

• ?同步整流?：基于PWM控制器的固定頻率架構，優化效率。
• ?保護機制?：
  • 過溫保護（閾值140°C，滯后20°C）。
  • 欠壓鎖定（UVLO，典型閾值1.5 V）。
  • 短路保護（電流限制降至標稱值的50%以下）。
• ?控制接口?：
  • ?EN引腳?：使能/禁用轉換器（禁用時負載與電池斷開）。
  • ?PS/SYNC引腳?：可選省電模式或外部時鐘同步（支持2.2-2.6 MHz）。

?3. 典型應用?

• ?目標設備?：智能手機、便攜媒體播放器、IP攝像頭、血糖儀等電池供電產品。

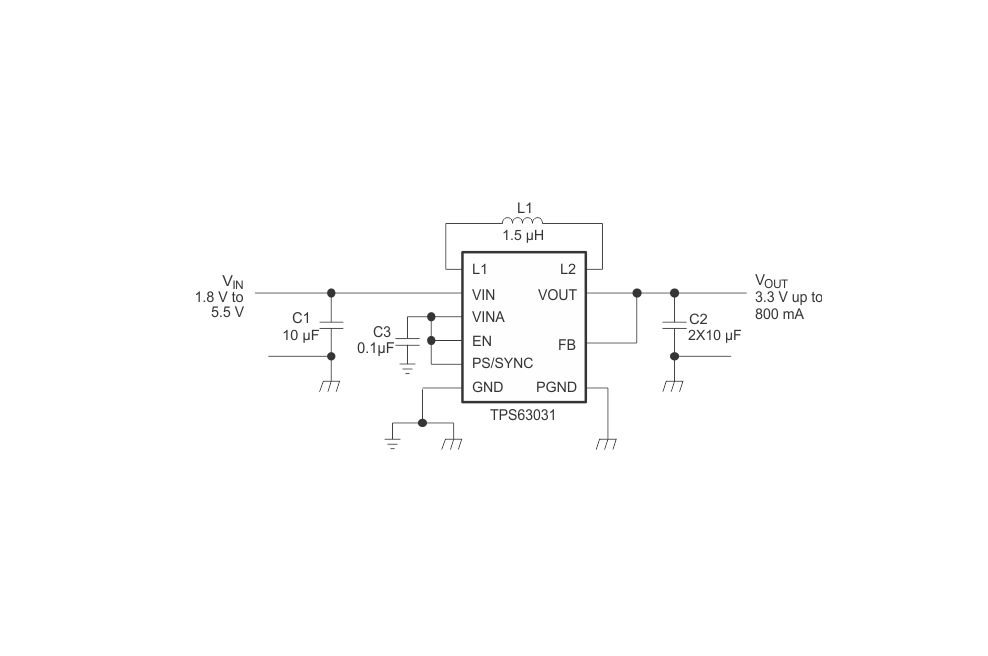

• ?電路設計?：
  • ?電感選擇?：推薦1.5 μH低DCR電感（如Coilcraft LPS3015）。
  • ?電容配置?：
    • 輸入電容：≥4.7 μF陶瓷電容（靠近VIN/PGND）。
    • 輸出電容：10 μF陶瓷電容（低ESR）。
  • ?反饋電阻?：TPS63030需外部分壓器（R2≤200 kΩ，R1按公式計算）。

?4. 性能數據?

• ?效率曲線?：
  • 降壓模式（VIN=3.6 V, VOUT=3.3 V）：峰值效率>90%。
  • 升壓模式（VIN=2.4 V, VOUT=3.3 V）：效率約85%。
• ?負載調整率?：±0.5%（最大）。
• ?靜態電流?：<50 μA（無負載時）。

?5. 封裝與訂購信息?

• ?型號標識?：
  • TPS63030DSK（可調輸出）。
  • TPS63031DSK（固定3.3 V輸出）。
• ?封裝選項?：10引腳VSON，支持卷帶（3000/卷）或剪切帶（250/卷）。
• ?工作溫度?：-40°C至85°C（工業級）。

?6. 設計注意事項?

• ?布局優化?：優先短而寬的功率路徑走線，分離控制地（GND）與功率地（PGND）。
• ?熱管理?：通過PCB散熱焊盤提升熱性能（RθJA=60.7°C/W）。
• ?同步時鐘?：若使用外部時鐘，需確保頻率在2.2-2.6 MHz范圍內。
