PCB拼版是將多個小尺寸的PCB板通過一定方式連接在一起，形成一個大尺寸的板塊；通過拼版，可以在一次生產過程中同時加工多個PCB，減少機器換料和調整時間，提高生產效率，拼版可以更有效地利用板材空間，減少邊角料的浪費，特別是對于異形PCB板。

合理的拼版設計需要遵循一定的規范，例如拼版尺寸、連接方式（V-CUT、郵票孔等）、定位孔的設置等，以確保生產過程的順利進行。FanySkill 腳本新推出的拼板功能，能夠借助郵票孔實現快速且精準的拼版操作，非常實用。

1、執行菜單命令“Fanyskill-工藝-拼板”或者在command欄輸入快捷調用命令“quickpanelizationtools”隨即彈出如圖1所示對話框。

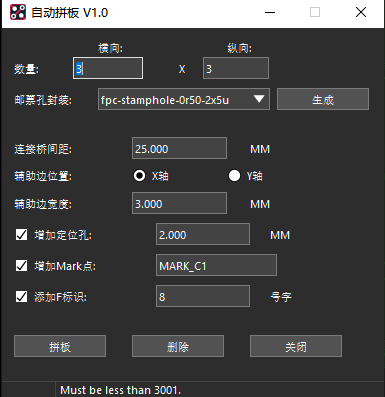

圖1 拼板規則設置

①數量：有橫向和縱向之分，表示拼板數量是多少，可根據自己需求進行設置；

②郵票孔封裝：有5種鉆孔尺寸選擇，fpc-stamphole-0r50-2x5u其中0r50表示鉆孔的直徑是0.5mm，2x5u表示2排，一排有5個鉆孔，建議選擇0.5MM的郵票孔；

③連接橋間距：放置郵票孔的間距，一般默認即可；

④輔助邊位置：即工藝邊，一般建議是放在pcb板的長邊，可根據自己的pcb情況進行選擇是X軸還是Y軸；

⑤輔助邊寬度：即工藝邊的寬度，一般建議設置為5MM；

⑥增加定位孔：是否在工藝邊上放置的定位孔，一般建議設置為3MM，建議添加上定位孔；

⑦增加Mark點：是否在工藝邊添加Mark點，一般在pcb上添加有Mark的在工藝邊可以不添加，根據自己需求進行勾選；

⑧增加F標識：一般用在陰陽板上的拼版標識，默認字號是8號字體（即width50mil，height60mil，photo width 2mil）一般不是陰陽拼版的可以不用添加。

2、設置完相應的數值后，單擊“拼板”選項，等待一下，即可拼板完成，如圖2所示；使用此功能拼板是拼的板框外形并添加上郵票孔。

3、如拼板后需要導出Gerber文件，注意需要把BOARD GEOMETRY--PANEI層添加上即可。

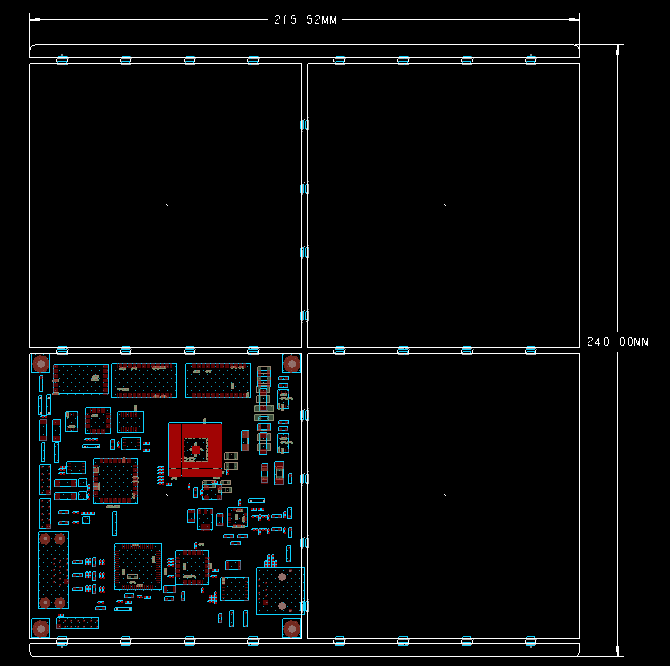

圖2拼板完成圖
