Gerber文件是PCB設計與制造之間的橋梁，它詳細記錄了電路板的布局、焊盤位置、走線寬度、鉆孔信息等關鍵數據，確保板廠能夠嚴格按照設計意圖生產；清晰、規范的Gerber文件能夠顯著減少生產過程中的溝通成本和錯誤率，從而縮短生產周期。因此，導出Gerber文件是PCB設計到生產的關鍵環節，它確保了設計的準確傳遞、制造的可靠性和生產的可追溯性；導出正確的Gerber文件是PCB設計過程中不可或缺的一步。Fanyskill腳本提供了一鍵輸出Gerber的工具，可快速、準確的導出生產所需文件。

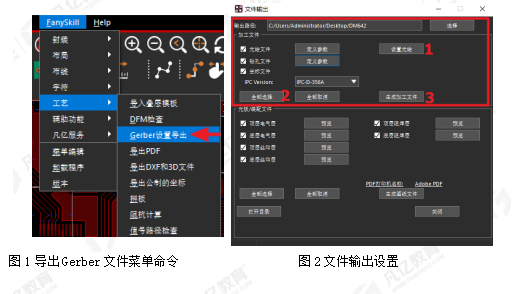

1、如圖1所示執行菜單命令“Fanyskill-工藝-Gerber設置導出”或者在command欄輸入快捷調用命令“outputfile”隨即彈出如圖2所示對話框,我們只需要對上面部分進行設置。

①輸出路徑：默認保存在文件所在路徑下，可以自己更改；

②光繪文件：一般默認即可，也可根據自己需求進行更改；

③鉆孔文件：默認即可，需要勾選導出；

④坐標文件：需要勾選進行導出；

⑤IPC Version:有IPC-D-356A和IPC-D-356兩種進行選擇；一般建議IPC-D-356A。

2、單擊“設置光繪”選項，等待一下，在command欄會顯示“Film設置完成”，如圖3所示；單擊“全部選擇”選項，隨后在點擊“生成加工文件”，等待一下，Gerber文件導出完成。

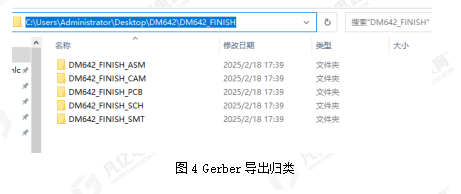

3、導出的文件會放置到pcb目錄下的pcb同名文件夾內，并會按功能分配放到相應的文件夾進行歸類，如圖4所示。
