中微愛芯為AiP8F3XXX系列芯片提供一個可以供客戶觀察和調試觸摸參數的軟件，以降低用戶觸控按鍵部分的開發難度。用戶僅僅需要經過以下幾個步驟，便可實現觸控按鍵的功能，通過CS靜態和動態實驗。

步驟說明：

1、 將開發板與iLink-V3仿真器硬件連接；

2、 安裝PC端觸摸調試軟件iView-TK并加載觸摸調試庫文件；

3、 使能iLink供電并點擊iView-TK軟件中的“打開設備”和“繼續接收”；

4、 觀察界面中的觸摸“濾波值”、“基線值”、“差值”和“噪聲值”；

5、 將參數寫入對應的觸摸庫配置文件中；

6、 觸摸調試完成。

1.觸摸調試軟件使用步驟

1.1 硬件連接

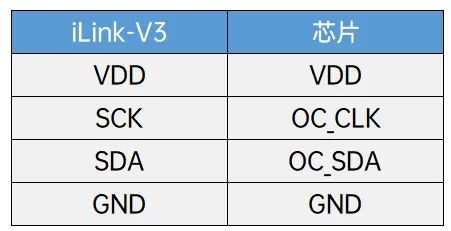

電腦USB→iLink-V3仿真器VDD/SCK/SDA/GND) →芯片(VDD/OC_CLK/OC_SDA/GND)。

觸摸demo板PCB

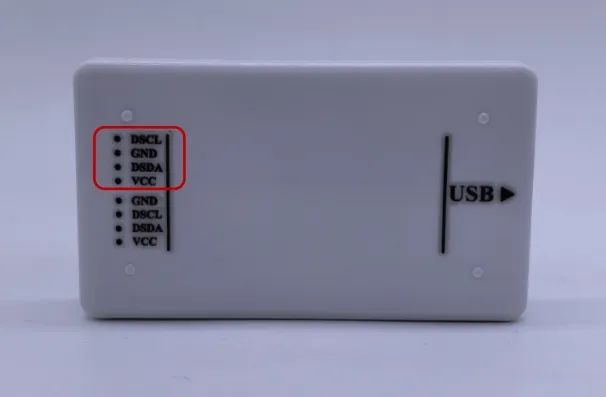

iLink-V3 背面

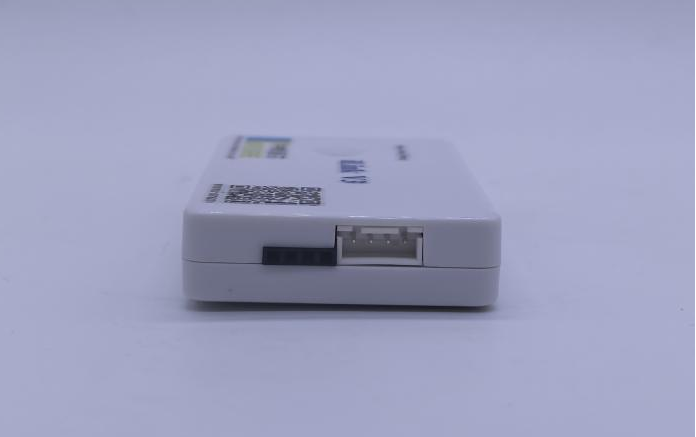

iLink-V3 側面

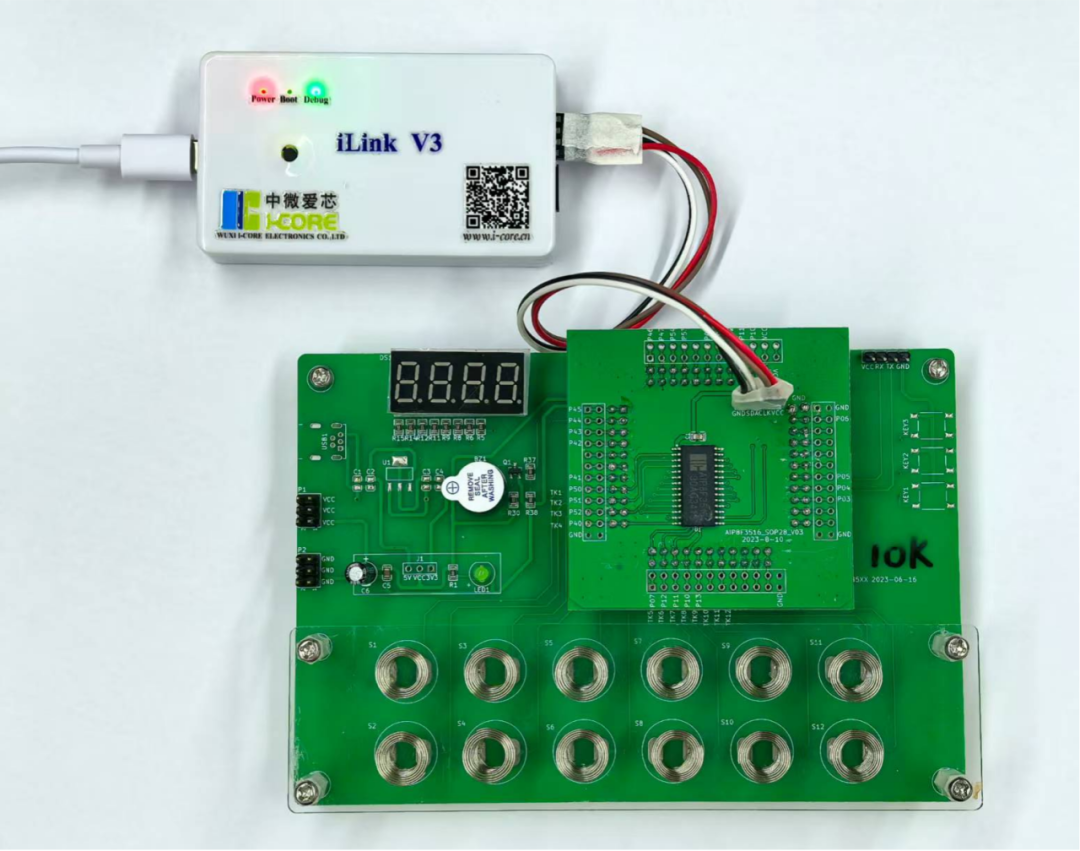

連線具體示意。

注意：仿真器必須是iLink-V2及其以上版本。

觸摸調試通信引腳為OC_CLK、OC_SDA 兩個引腳。故觸摸軟件調試時，這兩個引腳上的觸摸功能采用標準庫是無法調試的，需要額外修改通信端口才可調試，具體操作參考1.6中OC_CLK、OC_SDA端口觸摸調試。

1.2 安裝PC端軟件

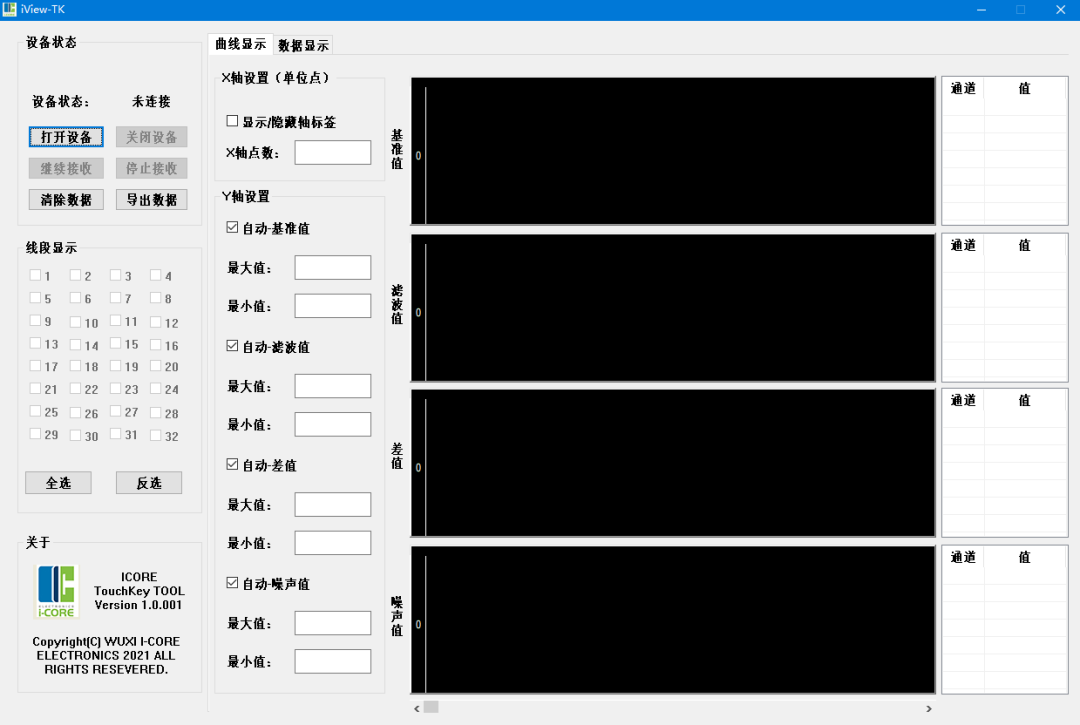

雙擊“iView-TK.exe”軟件，打開軟件界面。

1.3 觸摸調試庫文件加載

在“觸摸調試庫文件”中獲取觸摸調試庫文件“IcoreTKDebug.c”和“IcoreTKDebug.h”

在當前的項目工程中，添加“IcoreTKDebug.c”和“IcoreTKDebug.h”

在main.c文件中，添加頭文件"IcoreTKDebug.h"。

格式為：#include "IcoreTKDebug.h"。

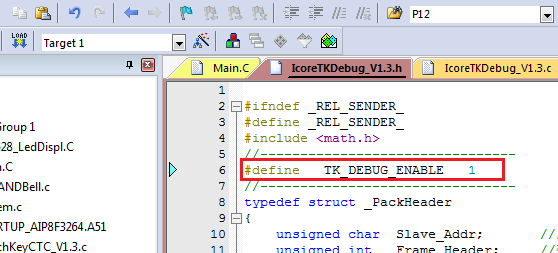

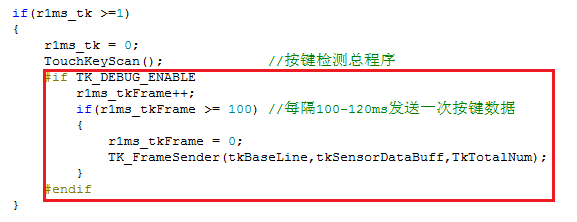

在main函數中添加調試函數TK_FrameSender，并將TK_DEBUG_ENABLE設置為1，使能觸摸數據調試。

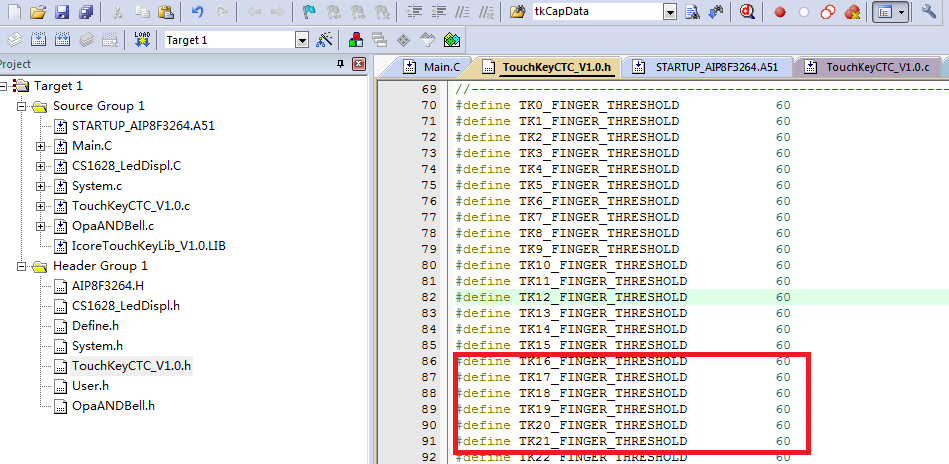

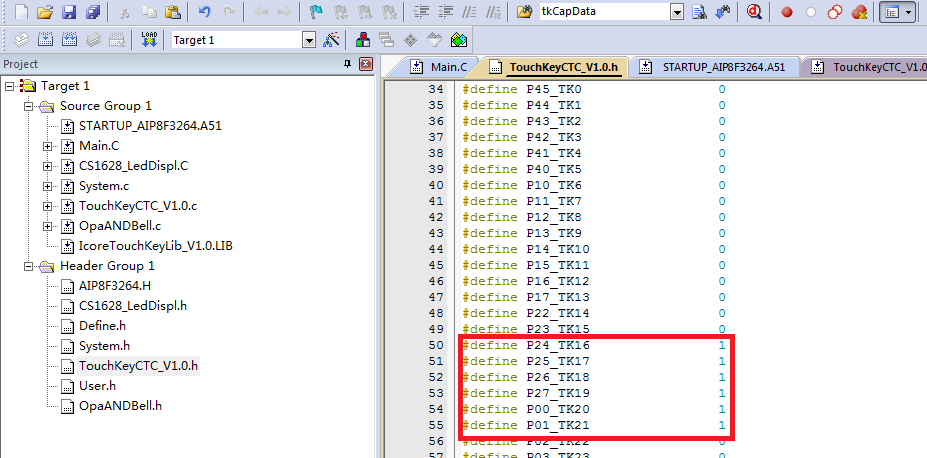

使能需要調試的觸摸通道，并設置觸摸初始參數。將需要測試的觸摸通道設置1，同時將所有按鍵的初始閾值TKx_FINGER_THRESHOLD和噪聲值C_SetNoiseThreshold設置為 60和20，其他采用默認值。

點擊“build”和“load”將設置好的調試程序下載到芯片中。

1.4 觸摸測試步驟

第一步：保持芯片與仿真器（VDD/SCK/SDA/GND 四根線都不能斷開）的連接。

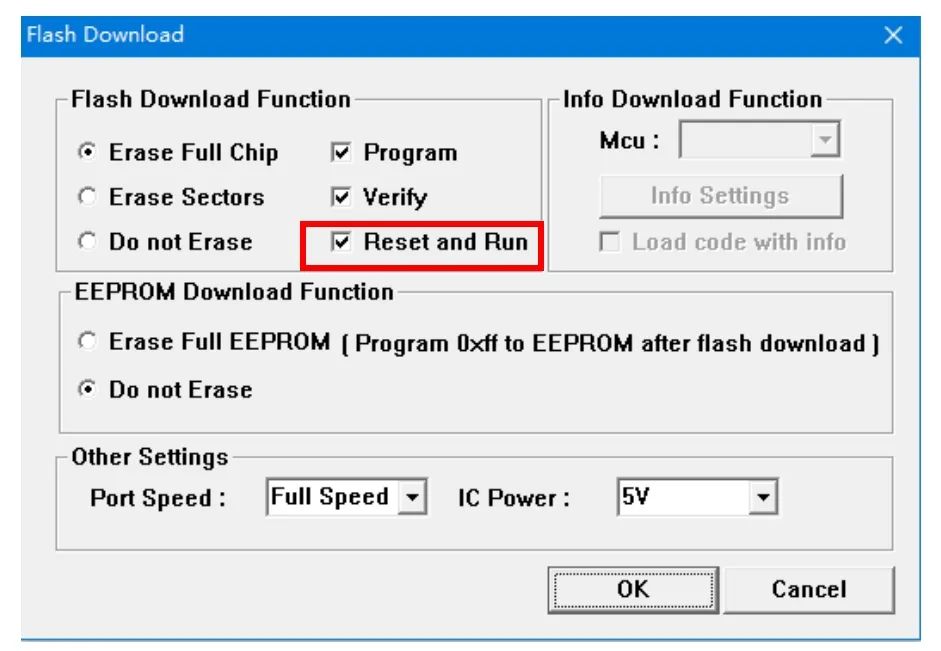

第二步：使能ilink供電，勾選Reset and Run。

第三步：

①點擊iView-TK軟件中的“打開設備”和“繼續接收”，左側“線段顯示”顯示當前打開的觸摸按鍵個數，右側“曲線顯示”則會有相應按鍵的觸摸數據波形輸出。

②手指觸摸相應的觸摸按鍵面板，可觀察界面中的觸摸“濾波值”、“基線值”和“差值”的變化。（具體數值含義，查看1.5界面功能簡介）。

③數據保存：用戶點擊“停止接收”和“導出數據”則可以將檢測的數據以csv形式保存。

第四步：待用戶觸摸調試完成后，即可將上述調試過程中所用到的調試庫文件和調試函數移除掉，這樣可確保用戶實際程序正常運行。

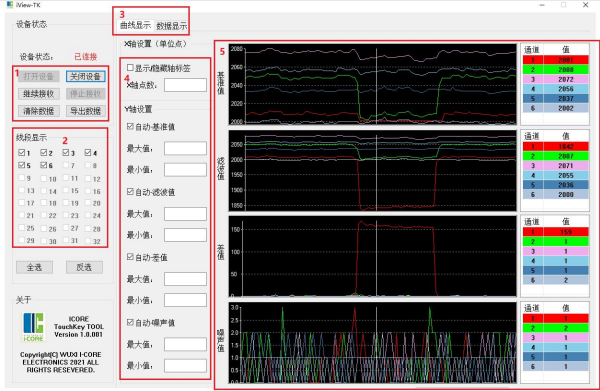

1.5 界面功能簡介

曲線顯示

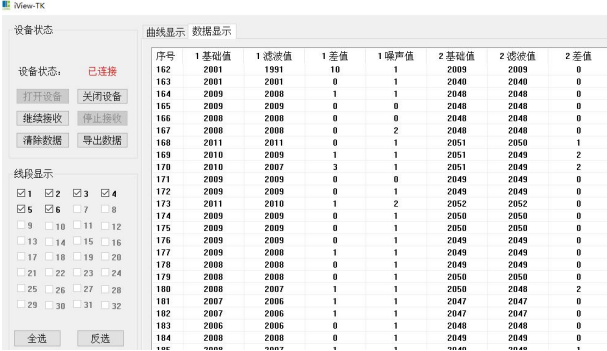

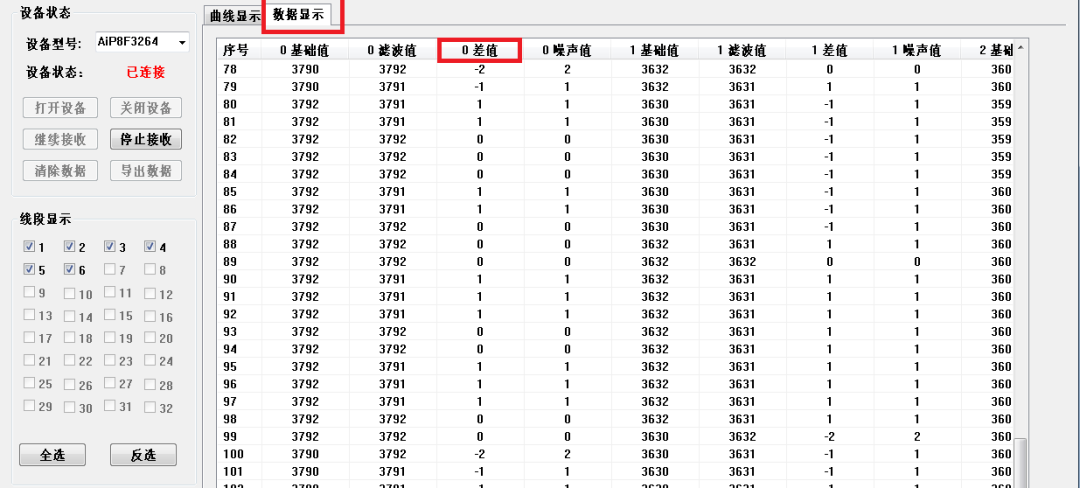

數據顯示

（1）區域1：設備型號。顯示當前的設備狀態

（2）區域2：線段顯示。顯示需要被測試的按鍵個數，用戶通過勾選操作，對相應的按鍵進行開啟/關閉顯示。默認全部打開，當按鍵數特別多時，通過關閉某些按鍵顯示，可將界面簡潔化。

（3）區域3：顯示方式。分為2種：曲線顯示和數據顯示。選擇曲線顯示，則界面顯示數據曲線，可觀察觸摸數據前后變化曲線；選擇數據顯示，則界面不停刷新最新觸摸數據，用戶根據該觸摸數據進行參數計算。

（4）區域4：坐標設置。一般默認勾選自動設置。

（5）區域5：曲線界面。顯示所有按鍵的觸摸數據曲線，可觀察按鍵狀態變化情況。

基線值：當前外部環境值。

濾波值：所有按鍵檢測到的真實值。

差值：人手觸摸前后差值。

噪聲值：人手沒有觸摸情況下的當前環境噪聲。

1.6 OC_CLK、OC_SDA端口觸摸功能調試方法

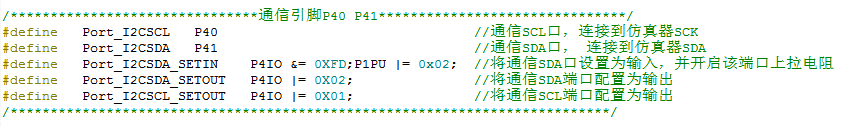

（1）根據項目需求，在IcoreTKDebug.C文件按中，用戶將程序中的Port_I2CSCL、Port_I2CSDA配置為預留通信端口（如P40、P41）。

（2）將Port_I2CSDA_SETIN配置為Port_I2CSDA輸入，同時開啟該端口上拉電阻。

（3）將Port_I2CSDA_SETOUT配置為Port_I2CSDA輸出。

（4）將Port_I2CSCL、Port_I2CSDA端口分別連接到仿真器SCK和SDA端口。

（5）重新按照1.4 觸摸測試步驟 進行觸摸數據調試。

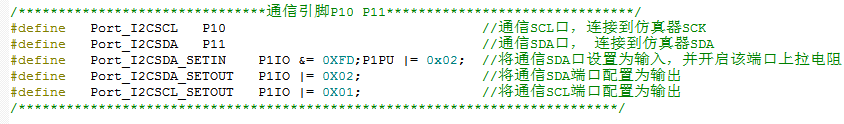

默認通信引腳P10和P11

修改后通信引腳P40和P41

1.7 參數計算-AiP8F32XX系列

1.7.1 iView-TK軟件顯示通道與芯片觸摸通道對應關系

芯片使能TK3，TK6，TK8共3個觸摸通道，則iView-TK調試軟件中按鍵1對應TK3，按鍵2對應TK6，按鍵3對應TK8，以此類推。

1.7.2 閾值計算

（1）初次調試，默認所有按鍵閥值(TKx_FINGER_THRESHOLD)為60。

（2）實際調試，外部供電，手指觸摸某一按鍵，觸摸調試界面顯示該按鍵觸摸<差值>為X(下圖），一般直接采用X（V1.5及以上庫采用X，V1.0-V1.4庫采用0.7*X）為該按鍵的觸摸閾值，即TKx_FINGER_THRESHOLD。（軟件庫中已自動配置比例系數用于適應不同人的手指大?。?。

V1.5及其以上庫：

例如：手指觸摸TK2按鍵，觸摸調試界面顯示該按鍵觸摸差值為120，則TK2閾值

TK2_FINGER_THRESHOLD = 120。

V1.0-1.4庫：

例如：手指觸摸TK2按鍵，觸摸調試界面顯示該按鍵觸摸差值為120，則TK2閾值TK2_FINGER_THRESHOLD = 120*0.7= 84。

（3）用戶只需要設置實際使用的觸摸通道閾值，其余沒用到的可以是默認值60。

（4）所有實際使用的按鍵閾值必須不低于100。

1.7.3 噪聲值計算

初次調試，默認噪聲值（C_SetNoiseThreshold）為20。

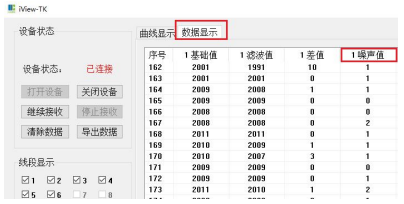

實際調試，無任何觸摸情況下，觀察觸摸調試界面中噪聲值變化，界面中顯示最大噪聲值為Y，則一般采用(Y+16)為C_SetNoiseThreshold的值。例如：觸摸調試界面顯示噪聲值最大為15，則C_SetNoiseThreshold值=16+15 = 31。

噪聲值必須小于閾值，建議小于1/2閾值，有利于觸摸穩定性。

1.8 參數計算-AiP8F35XX系列

1.8.1 iView-TK軟件顯示通道與芯片觸摸通道對應關系

芯片使能TK3，TK6，TK8共3個觸摸通道，則iView-TK調試軟件中按鍵1對應TK3，按鍵2對應TK6，按鍵3對應TK8，以此類推。

1.8.2 閾值計算

（1）初次調試，默認所有按鍵閥值(TKx_FINGER_THRESHOLD)為50。

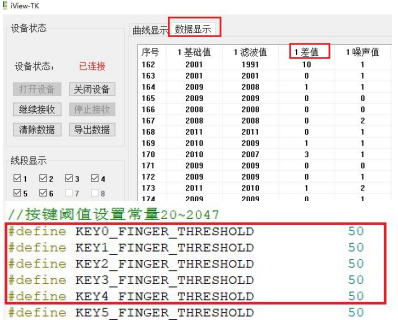

（2）實際調試，外部供電，手指觸摸某一按鍵，觸摸調試界面顯示該按鍵觸摸<差值>為X(下圖），一般直接采用X為該按鍵的觸摸閾值，即TKx_FINGER_THRESHOLD。(軟件庫中已自動配置比例系數用于適應不同人的手指大小)。

例如：手指觸摸TK2按鍵，觸摸調試界面顯示該按鍵觸摸差值為120，則TK2閾值TK2_FINGER_THRESHOLD = 120。

（3）用戶只需要設置實際使用的觸摸通道閾值，其余沒用到的可以是默認值50。

1.8.3 噪聲值計算

初次調試，默認噪聲值（C_NOISE_VAL）為30。

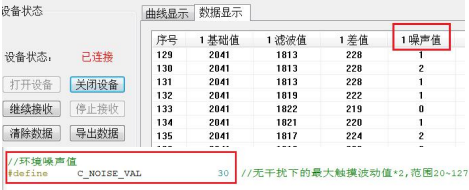

實際調試，無任何觸摸情況下，觀察觸摸調試界面中噪聲值變化，界面中顯示最大噪聲值為Y(下圖)。

情況1：如果（Y*2）小于20，則C_NOISE_VAL設置為20。

情況2：如果（Y*2）大于等于20，則C_NOISE_VAL設置為（Y*2）。

例如：觸摸調試界面中所有按鍵的<噪聲值>最大值為2，則C_NOISE_VAL值=20。

2.常見問題

提示“通道初始化失敗，請檢查MCU是否正常工作”

① 請檢查所選用的IC型號與軟件界面中的芯片是否一致。

② 仿真器必須是iLink-V2及其以上版本，iLink-V1.0版本不支持觸摸調試。

③ 請檢查iLink-V3工具中的VCC/SCK/SDA/GND是否與芯片的引腳是否連接正確。

④ 請檢查是否外部上電。

⑤ 請檢查SCK和SDA是否有其他異常操作。

⑥ 重新插拔USB。

⑦ 觸摸通信引腳不能在中斷中配置為輸入口。
