中微愛芯推出具有低功耗模式的12鍵電容式觸摸按鍵電路AiP5912，該電路典型最小工作電流僅23uA，典型待機電流僅1uA。

AiP5912還擁有標準IIC通信接口、觸摸通道可獨立控制、觸摸通道可復用、觸摸靈敏度全局與局部可調、觸摸按鍵任意組合、環境溫濕度自適應等特點，使用靈活度高，應用范圍廣。同時還具備優異的可靠性性能。

主要特點

超低功耗：

-工作頻率1MHz，典型工作電流70uA

-工作頻率500KHz，典型工作電流43uA

-工作頻率250KHz，典型工作電流30uA

-工作頻率125KHz，典型工作電流23uA

-靜態待機電流1uA

觸摸通道獨立控制：12個觸摸均有唯一的控制位，互不影響

觸摸通道復用：12個通道可做觸摸輸入，也可做通用IO擴展，使用靈活

靈敏度可調：全局靈敏度硬件、軟件可調，12個通道靈敏度在全局靈敏度的基礎上獨立可調，對觸摸位置分布不均的應用場景具備超強的適應能力

標準通信接口：IIC通信接口，從機地址可選，附帶一個按鍵結果指示端口，可做系統中斷信號

溫濕度自適應：可根據環境溫濕度自動調整參數，確保環境劇烈變化時的工作穩定

寬工作電壓范圍：2.2V~5.5V

工作溫度范圍：-40℃~85℃

多封裝選擇：QFN20、SSOP20、TSSOP20

高可靠性：

-ESD測試HBM模式4000V

-ESD測試CDM模式2000V

-Latch-up測試 400mA

-EFT測試4800V

-CS測試10V

引腳排列圖

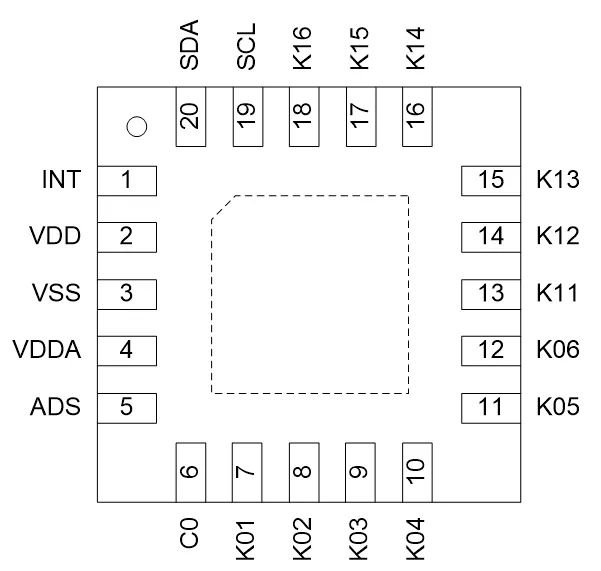

QFN20

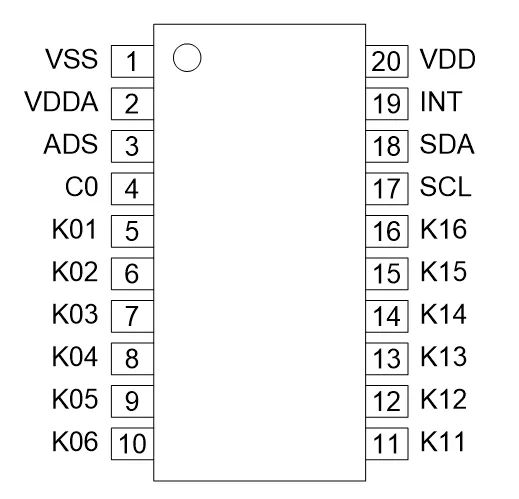

SSOP20/TSSOP20

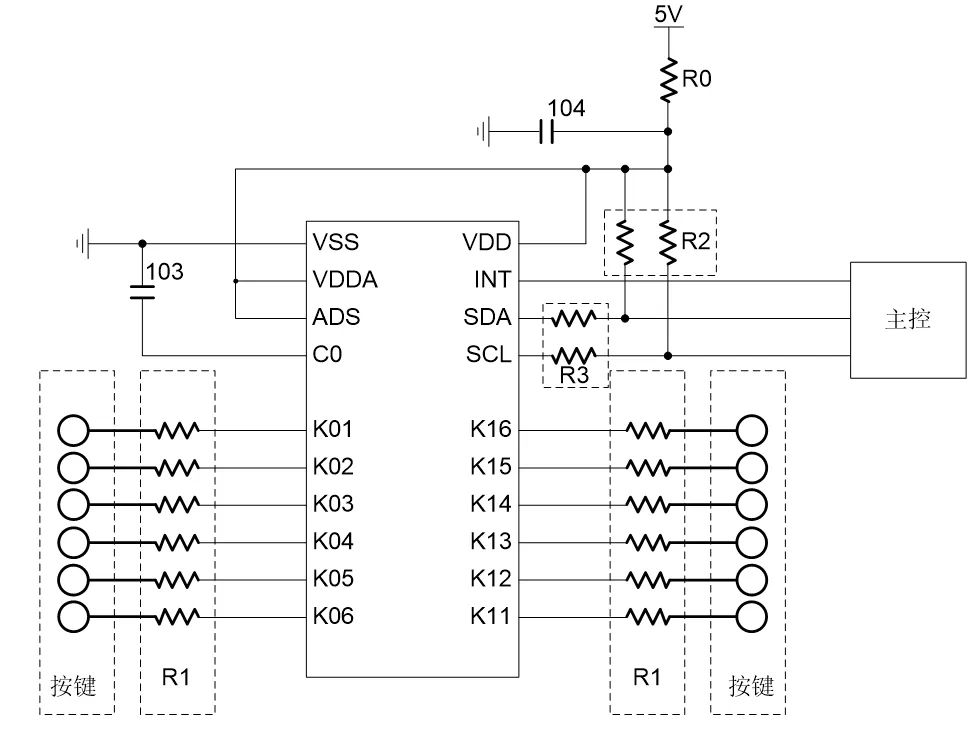

典型應用

*電源端的電阻R0和104電容可以提高抗干擾能力，R0推薦阻值22Ω

*按鍵端串接的電阻R1可以提高抗干擾能力，推薦阻值范圍1K～20KΩ

*SDA、SCL端口上拉電阻R2，推薦阻值5K～10KΩ

*SDA、SCL端口串接的電阻R3，推薦阻值200～2000Ω

產品優勢

超低功耗：AiP5912典工作電流型僅23uA（125KHz工作頻率下），靜態待機電流僅1uA，同時擁有按鍵指示輸出口，配合MCU睡眠喚醒功能，保證設備的待機狀態的長期低功耗運行，完全適合在鋰電、干電池供電的場景下使用。

強適應性：得益于AiP5912的按鍵靈敏度局部調節功能與溫濕度自適應功能，使得AiP5912在大跨度觸摸布局、環境溫度變化大與環境濕度變化大的場景下也擁有良好的觸摸識別能力，保證整機設備優秀的交互體驗。

高靈活性：AiP5912觸摸輸入口可自定義復用，當無需12個觸摸按鍵時，可以選擇將觸摸通道當做標準IO口使用。在MCU IO資源緊張的場景下，可以使用AiP5912的剩余觸摸輸入口當作MCU IO拓展口使用，及當做觸摸按鍵電路也當IO拓展電路。

應用領域

AiP5912在需要電容式觸摸輸入的應用中可用于以下場景：

1、常規的設備觸摸交互面板。

2、在電池供電且有低功耗需求的觸摸應用當中，如指紋電子門鎖、觸摸式遙控器、觸摸式線控器、可互動的陪伴機器人玩具等，AiP5912本身超低工作電流，可確保設備長期運行。

3、在MCU IO資源緊張的觸摸應用當中，AiP5912可以充當IO拓展電路的角色，降低整機的物料成本。

4、在觸摸感應區域相隔較遠，按鍵交互多組合，且按鍵分布不均的應用當中，AiP5912觸摸靈敏度獨立可調，且支持多按鍵自由組合，可以大大降低開發難度。

結語

AiP5912是一款低功耗的電容式觸摸按鍵電路，具有超低功耗、強適應性、高靈活性等特點，使其在觸摸應用領域中擁有廣泛的適用場景。

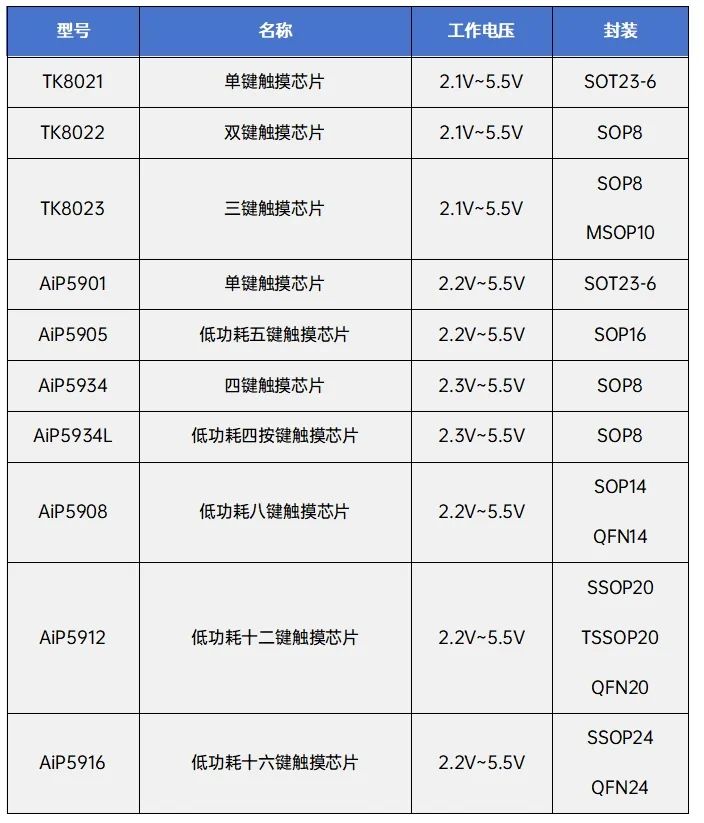

中微愛芯電容式觸摸芯片選型表如下：

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
