一般設計人員在pcb設計時使用英制單位，而在pcb設計完成后，我們需要導出坐標文件用于貼片廠進行貼片；有的板廠要求導出的坐標文件為公制單位，切換單位會比較麻煩且容易產生DRC錯誤或者誤差，因此，Fanyskill腳步提供一鍵輸出公制坐標的功能。

Allegro軟件默認導出坐標文件格式為文本格式，不方便進行查看；而Fanyskill導出的坐標文件可以使用Excel打開進行查看，更方便快捷。

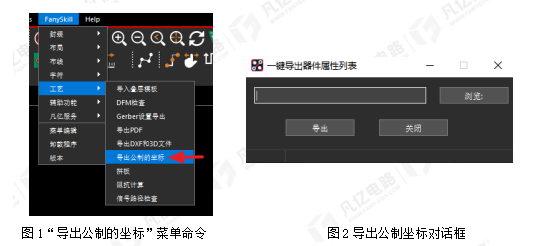

1、如圖1所示執行菜單命令“Fanyskill-工藝-導出公制的坐標”或者在command欄輸入快捷調用命令“symbolexport”隨即彈出如圖2所示對話框。

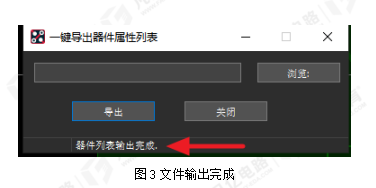

2、默認導出文件路徑是在pcb文件所在路徑下面，也可以單擊“瀏覽”按鈕，自定義選擇路徑；隨后點擊“導出”選項，等待一下，如圖3所示在下面會提示“器件列表輸出完成”至此，坐標文件輸出完成。

3、點擊“關閉”按鈕，在文件路徑下后綴是.csv的文件就是導出的公制坐標文件，可以用Excel進行打開，如圖4所示坐標文件包含器件位號、X坐標、Y坐標、角度（以封裝原點來確定）、鏡像（N表示top層器件M表示bottom層器件）、器件封裝名。

圖4公制坐標文件

4、公制坐標更適合現代設計和制造流程，精度高，符合國際標準；如果需要與機械設計軟件或國際制造流程對接，建議優先使用公制坐標；如果需要與傳統制造設備兼容可以使用英制坐標（一些傳統的PCB制造設備和工藝，尤其是早期的鉆孔設備、貼片機等，是以英制單位為基礎設計的，這些設備可能無法直接處理公制單位的坐標文件），具體使用哪種坐標文件格式可以根據自己需求進行選擇。
