TPS63025x 是適用于高效率、低靜態電流降壓-升壓轉換器 適用于輸入電壓高于或低于輸出的應用。輸出電流可以 升壓模式下高達 2 A，在降壓模式下高達 4 A。中的最大平均電流 開關限制為4 A的典型值。TPS63025x 通過 通過根據 輸入電壓確保模式之間的無縫轉換。降壓-升壓轉換器基于 使用同步整流的固定頻率脈寬調制 （PWM） 控制器獲得 最高效率。在低負載電流下，轉換器進入省電模式以保持高電平 在整個負載電流范圍內的效率。有一個 PFM/PWM 引腳允許用戶 在自動 PFM/PWM 模式作和強制 PWM作之間進行選擇。在PWM模式下，a 使用通常為2.5 MHz的固定頻率。輸出電壓可通過外部 電阻分壓器，或固定在芯片內部。可以禁用轉換器以最小化 電池耗盡。在關機期間，負載與電池斷開連接。設備已包裝 采用尺寸為 1.766 mm × 2.086 mm 的 20 引腳 WCSP 封裝和尺寸為 2.5 mm ×的 14 引腳 HotRod 封裝 3毫米。
*附件：tps630251.pdf

特性

• 真正的降壓或升壓作，在降壓和升壓
  作之間自動無縫
  轉換
• 2.3 V 至 5.5 V 輸入電壓范圍
• 2 A 連續輸出電流：V 在 ≥ 2.5 V、V 外 = 3.3 伏
• 可調和固定輸出電壓
• 在降壓或升壓模式下效率高達 95%，在 V 時效率高達 97% 在 =V外
• 2.5MHz典型開關頻率
• 35μA工作靜態電流
• 集成軟啟動
• 省電模式
• 真正的關機功能
• 輸出電容器放電功能
• 過溫保護和過流
  保護
• 寬電容選擇
• 小型 1.766 mm × 2.086 mm 20 引腳 WCSP 和
  2.5 mm × 3 mm 14 引腳熱棒

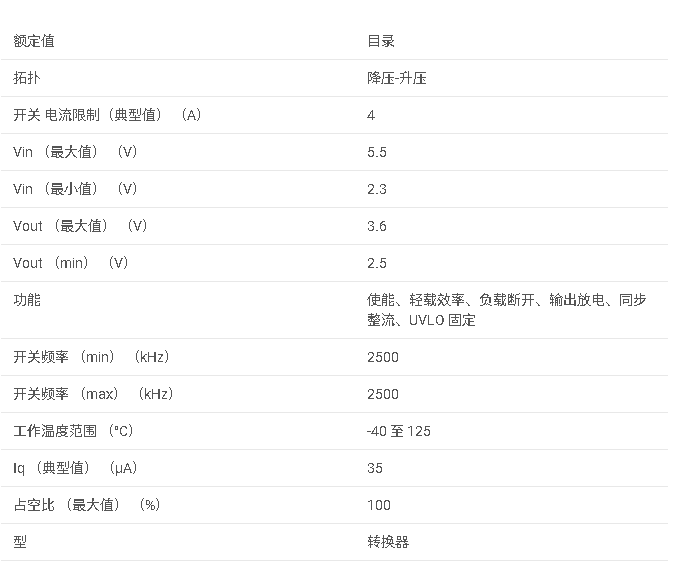

  參數


?1. 產品概述?

TPS63025x是德州儀器（TI）推出的高效、低靜態電流的降壓-升壓轉換器系列，適用于輸入電壓可能高于、低于或等于輸出電壓的場景。關鍵特性包括：

• ?輸入電壓范圍?：2.3V至5.5V
• ?輸出電流?：升壓模式最高2A，降壓模式最高4A
• ?效率?：高達95%（降壓/升壓模式），97%（輸入=輸出時）
• ?開關頻率?：典型值2.5MHz
• ?封裝?：20引腳WCSP（1.766mm×2.086mm）和14引腳HotRod（2.5mm×3mm）

?2. 核心功能?

• ?無縫模式切換?：自動在降壓與升壓模式間轉換，確保輸出電壓穩定。
• ? 功率節省模式（PFM） ?：輕載時降低開關頻率以提升效率，可通過PFM/PWM引腳配置。
• ?集成保護?：
  • 過溫保護（140°C觸發，20°C滯后）
  • 短路保護（輸出低于1.2V時限制輸入電流至4A）
  • 輸出電容放電功能（禁用時快速放電）。

?3. 典型應用?

• ?消費電子?：智能手機、平板電腦、PC配件
• ?電池供電設備?：便攜式設備、負載點穩壓
• ?設計示例?：
  • 輸入2.5V-5.5V，輸出3.3V/2A，搭配1μH電感和47μF輸出電容。

?4. 關鍵參數?

?5. 設計要點?

• ?電感選擇?：推薦1μH低DCR電感（如Coilcraft XAL4020），需滿足飽和電流>計算峰值電流的120%。
• ?電容配置?：
  • 輸入電容≥10μF（陶瓷電容優先，靠近VIN引腳）
  • 輸出電容≥20μF（有效值，考慮直流偏壓效應）。
• ?布局建議?：
  • 縮短輸入/輸出電容與IC的走線，降低寄生電感。
  • 分離模擬地（GND）與功率地（PGND），單點連接。

?6. 版本與封裝?

• ?型號差異?：
  • TPS630250：輸出電壓可調（需外部分壓電阻）
  • TPS630251/252：固定輸出2.9V/3.3V。
• ?封裝選項?：DSBGA（YFF）和VQFN-HR（RNC），均符合RoHS標準。
