TPS62003 MSOP-10中采用1.2 V輸出、600 mA、95%效率的降壓轉換器數據手冊

科技綠洲 ? 2025-07-25 15:11 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS6200x 器件是低噪聲同步降壓 DC/DC 轉換器系列 非常適合由 1 節鋰離子電池或 2 節至 3 節電池供電的系統 鎳鎘、鎳氫或堿性電池。TPS6200x 的工作通常低至 1.8 V 的輸入電壓, 指定的最小輸入電壓為 2 V。

該TPS62000在–40°C至85°C的自由空氣溫度范圍內工作。該器件是 采用 10 引腳 (DGS) 微型外形封裝 (VSSOP)。
*附件:tps62003.pdf

特性

  • 效率超過95%的高效同步降壓
    轉換器
  • 2V至5.5V工作輸入電壓范圍
  • 輸出電壓范圍可調,范圍為0.8 V至V
  • 提供 0.9 V、1 V、
    1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V 的固定輸出電壓選項
  • 可與高達 1 MHz 的
    外部時鐘信號同步
  • 高達 600 mA 的輸出電流
  • 引腳可編程電流限制
  • 在省電模式下,在寬負載電流范圍內
    實現高效率
  • 100% 最大占空比,壓差最低
  • 低噪聲工作防振鈴開關和
    PFM/PWM工作模式
  • 內部軟啟動
  • 50μA 靜態電流 (TYP)
  • 采用10引腳超小型外形
    封裝(VSSOP)
    參數
    方框圖

?1. 產品概述?
TPS6200x是德州儀器(TI)推出的高效同步降壓DC-DC轉換器系列,適用于由單節鋰離子電池或2-3節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括:

  • ?輸入電壓范圍?:2V至5.5V(最低工作電壓1.8V)。
  • ?輸出選項?:可調輸出電壓(0.8V至VIN)及固定電壓(0.9V、1V、1.2V、1.5V、1.8V、1.9V、2.5V、3.3V)。
  • ?效率?:高達95%,支持輕載高效PFM(脈沖頻率調制)模式。
  • ?封裝?:10引腳VSSOP(3mm×3mm),工作溫度-40°C至85°C。

?2. 核心功能?

  • ?同步整流?:集成P/N溝道MOSFET,減少外部元件。
  • ?工作模式?:
    • ?PWM模式?:750kHz固定頻率,中高負載下高效運行。
    • ?PFM模式?:輕載時自動切換,降低靜態電流至50μA(典型值)。
  • ?低噪聲設計?:抗振鈴開關技術(固定輸出型號)減少EMI。
  • ?保護功能?:軟啟動、欠壓鎖定(UVLO)、可編程電流限制(600mA/1.2A)。

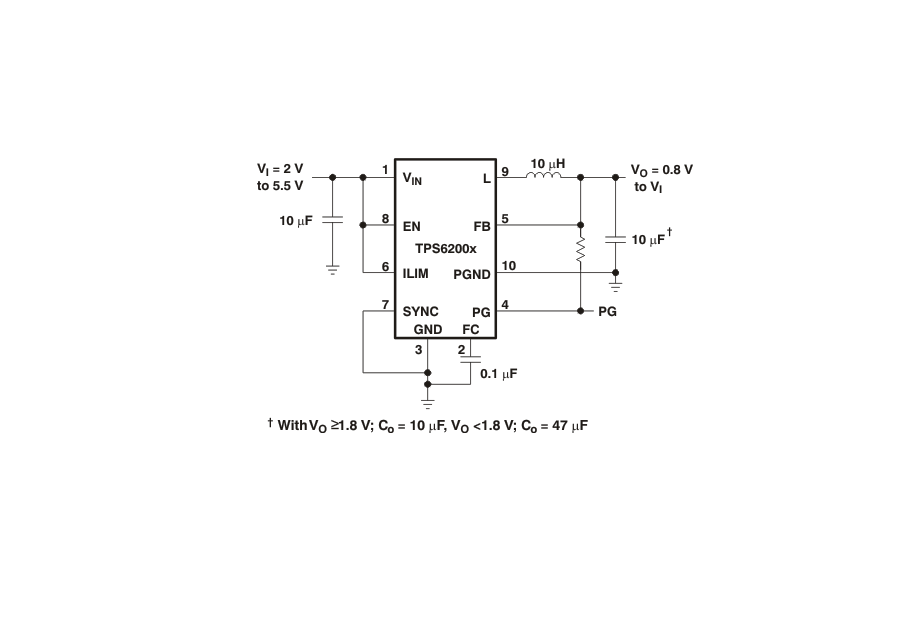

?3. 典型應用?

?4. 設計要點?

  • ?電感選擇?:推薦10μH(最小),需滿足峰值電流(如1.6A@ILIM=VIN)。
  • ?電容配置?:
    • 輸入電容≥10μF(低ESR陶瓷電容優先)。
    • 輸出電容≥10μF(VO≥1.8V)或≥47μF(VO<1.8V)。
  • ?布局建議?:縮短輸入電容與IC引腳距離,分離模擬/功率地以減少噪聲。

?5. 性能數據?

  • ?效率曲線?:3.6V輸入、2.5V輸出時,效率>90%(負載>10mA)。
  • ?瞬態響應?:負載階躍變化下快速恢復(參考文檔圖9-10)。

?6. 型號差異?

型號輸出類型固定電壓選項封裝標記
TPS62000可調-AIH
TPS62003固定1.2V1.2VAIK
TPS62007固定3.3V3.3VAIO

?7. 文檔支持?

  • 包含完整電氣特性、熱參數、典型應用電路及PCB布局示例。
