TPS6200x 器件是低噪聲同步降壓 DC/DC 轉換器系列 非常適合由 1 節鋰離子電池或 2 節至 3 節電池供電的系統 鎳鎘、鎳氫或堿性電池。TPS6200x 的工作通常低至 1.8 V 的輸入電壓， 指定的最小輸入電壓為 2 V。

該TPS62000在–40°C至85°C的自由空氣溫度范圍內工作。該器件是 采用 10 引腳 （DGS） 微型外形封裝 （VSSOP）。
*附件：tps62007.pdf

特性

• 效率超過95%的高效同步降壓
  轉換器
• 2V至5.5V工作輸入電壓范圍
• 輸出電壓范圍可調，范圍為0.8 V至V在
• 提供 0.9 V、1 V、
  1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V 的固定輸出電壓選項
• 可與高達 1 MHz 的
  外部時鐘信號同步
• 高達 600 mA 的輸出電流
• 引腳可編程電流限制
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 低噪聲工作防振鈴開關和
  PFM/PWM工作模式
• 內部軟啟動
• 50μA 靜態電流 （TYP）
• 采用10引腳超小型外形
  封裝（VSSOP）
• 提供評估模塊

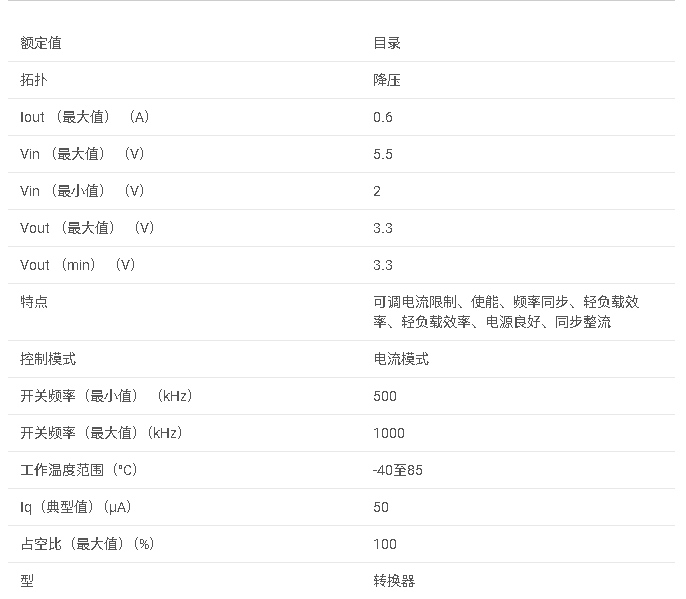

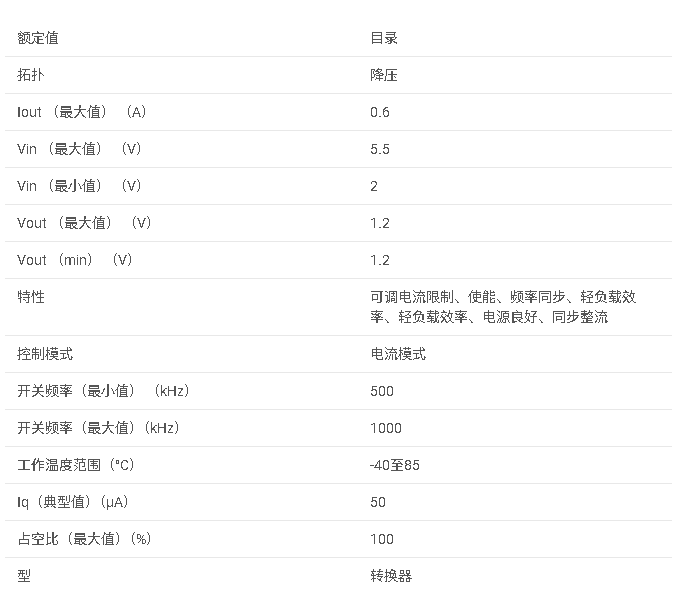

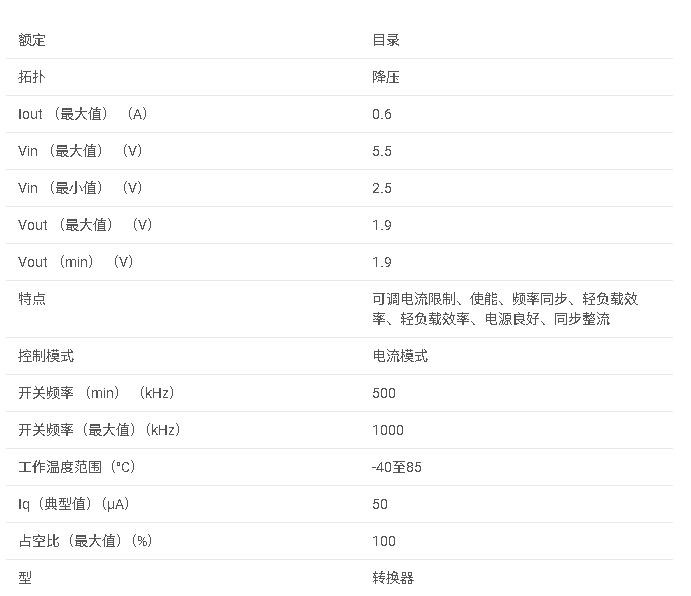

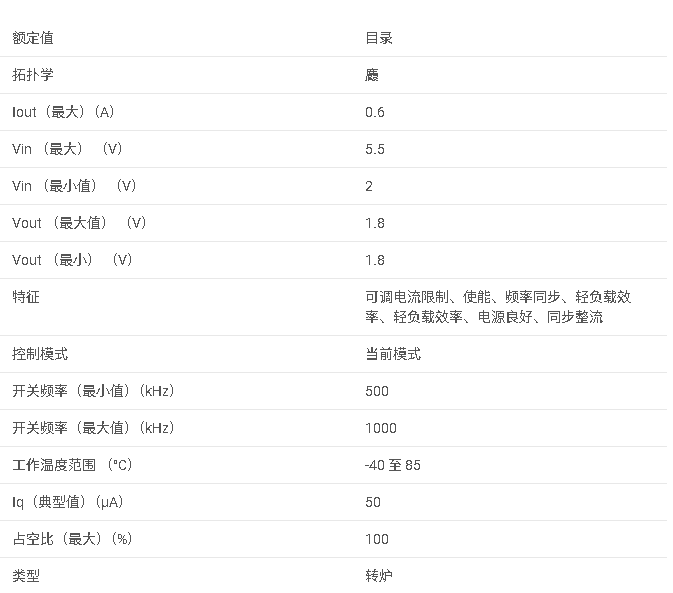

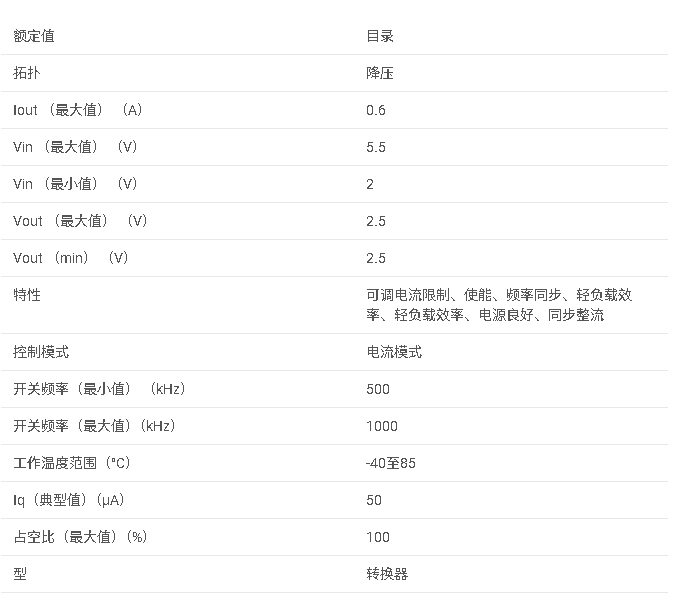

參數

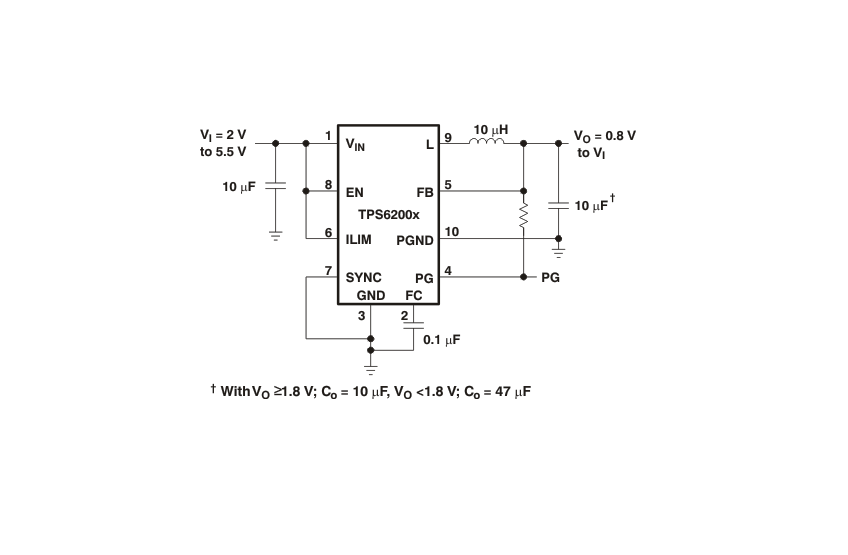

方框圖

?1. 產品概述?
TPS6200x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于由單節鋰離子電池或2-3節鎳鎘/鎳氫/堿性電池供電的系統。

• ?關鍵特性?：
  • 效率高達95%，支持2V至5.5V輸入電壓范圍。
  • 可調輸出電壓（0.8V至VIN）及固定電壓選項（0.9V/1V/1.2V/1.5V/1.8V/1.9V/2.5V/3.3V）。
  • 輸出電流高達600mA，支持外部時鐘同步（最高1MHz）。
  • 低靜態電流（典型值50μA），集成軟啟動和功率良好（PG）指示功能。

?2. 應用領域?

• 便攜式設備：手機、PDA、MP3播放器、數碼相機。
• 低功耗處理器：CPU、DSP。
• 網絡設備：USB DSL調制解調器。

?3. 技術細節?

• ?工作模式?：
  • ?PWM模式?：中高負載下固定頻率（750kHz）運行。
  • ?PFM模式?：輕負載下自動切換至脈沖頻率調制以提升效率。
  • ?同步功能?：通過SYNC引腳可強制PWM模式或啟用外部時鐘同步。
• ?關鍵引腳功能?：
  • ?EN?：使能控制（高電平啟用，低電平關機）。
  • ?ILIM?：電流限制設置（接地為600mA，接VIN為1.2A）。
  • ?PG?：開漏輸出，指示輸出電壓是否達到標稱值的92%以上。

?4. 設計要點?

• ?電感選擇?：推薦10μH（最?。铦M足峰值電流要求（如1.6A@ILIM=VIN）。
• ?電容配置?：
  • 輸入電容≥10μF（低ESR陶瓷電容優先）。
  • 輸出電容≥10μF（VOUT≥1.8V）或≥47μF（VOUT<1.8V）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳，功率地與模擬地分離并通過單點連接。

?5. 典型應用電路?

• ?5V轉3.3V/600mA?：使用22μH電感和10μF陶瓷電容，效率優化。
• ?鋰離子電池轉1.8V/300mA?：最小尺寸方案，采用10μH電感和10μF輸出電容。

?6. 封裝與訂購信息?

• ?封裝?：10引腳VSSOP（3mm×3mm）。
• ?型號示例?：
  • TPS62000（可調輸出）、TPS62007（固定3.3V輸出）。

?7. 附加資源?

• 提供評估模塊（EVM）和詳細布局指南。
• 完整數據手冊包含電氣特性、熱性能參數及機械尺寸圖。

本文檔為工程師提供了從選型到布局的全面指導，適用于高效、緊湊的電源設計需求。
