TPS6200x 器件是低噪聲同步降壓 DC/DC 轉換器系列 非常適合由 1 節鋰離子電池或 2 節至 3 節電池供電的系統 鎳鎘、鎳氫或堿性電池。TPS6200x 的工作通常低至 1.8 V 的輸入電壓， 指定的最小輸入電壓為 2 V。

該TPS62000在–40°C至85°C的自由空氣溫度范圍內工作。該器件是 采用 10 引腳 （DGS） 微型外形封裝 （VSSOP）。
*附件：tps62002.pdf

特性

• 效率超過95%的高效同步降壓
  轉換器
• 2V至5.5V工作輸入電壓范圍
• 輸出電壓范圍可調，范圍為0.8 V至V在
• 提供 0.9 V、1 V、
  1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V 的固定輸出電壓選項
• 可與高達 1 MHz 的
  外部時鐘信號同步
• 高達 600 mA 的輸出電流
• 引腳可編程電流限制
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 低噪聲工作防振鈴開關和
  PFM/PWM工作模式
• 內部軟啟動
• 50μA 靜態電流 （TYP）
• 采用10引腳超小型外形
  封裝（VSSOP）
• 提供評估模塊

參數

方框圖

?1. 產品概述?
TPS6200x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于由單節鋰離子電池或2-3節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括：

• ?輸入電壓范圍?：2V至5.5V（最低工作電壓1.8V）。
• ?輸出選項?：可調輸出電壓（0.8V至VIN）及固定電壓（0.9V、1V、1.2V、1.5V、1.8V、1.9V、2.5V、3.3V）。
• ?效率?：高達95%以上，支持PFM/PWM多模式操作以優化輕載效率。
• ?封裝?：10引腳VSSOP（3mm×3mm），工作溫度-40°C至85°C。

?2. 核心功能?

• ?同步整流?：集成P/N溝道MOSFET，減少外部元件。
• ?動態模式切換?：
  • ?PWM模式?（中高負載）：固定頻率750kHz。
  • ?PFM模式?（輕載）：降低開關損耗，提升效率。
• ?低噪聲設計?：抗振鈴開關技術（固定輸出型號）減少EMI。
• ?保護功能?：軟啟動、過流限制（600mA/1.2A可選）、欠壓鎖定（UVLO）。

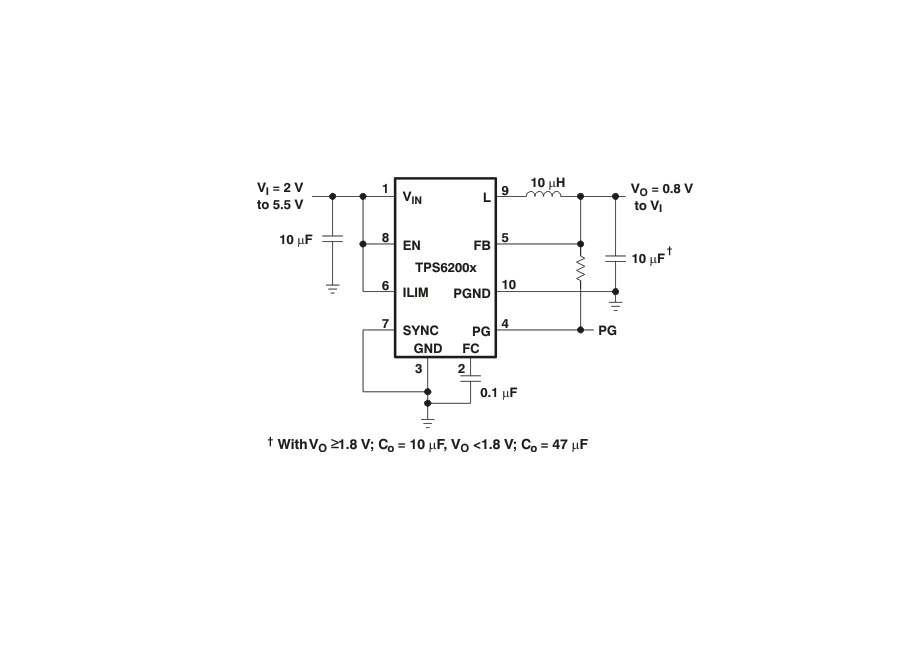

?3. 典型應用電路?

• ?可調輸出設計?：通過外部電阻分壓器設置電壓（R1+R2≤1MΩ），需并聯補償電容（C(ff)）確保穩定性。
• ?固定輸出設計?：直接連接FB引腳至內部反饋網絡，簡化布局。

?4. 關鍵設計參數?

• ?電感選擇?：最小10μH（推薦低DCR型號，如Coilcraft DO3316P-103）。
• ?電容選擇?：
  • ?輸入電容?：≥10μF低ESR陶瓷電容（如Taiyo Yuden JMK316BJ106KL）。
  • ?輸出電容?：≥10μF（VO≥1.8V）或≥47μF（VO<1.8V），ESR需匹配穩定性要求。
• ?布局指南?：縮短高頻電流路徑，分離模擬/功率地，輸入電容緊靠VIN引腳。

?5. 應用場景?

• 便攜設備：手機、PDA、MP3播放器、數碼相機。
• 低功耗處理器：CPU、DSP、USB調制解調器。
• 動態電壓調節：支持DSP核心電壓動態編程（需外部MOSFET切換反饋電阻）。

?6. 性能圖表?

• 效率曲線：輕載時PFM模式效率顯著優于PWM（如3.6V輸入/2.5V輸出時，輕載效率>80%）。
• 瞬態響應：負載階躍變化響應時間約200ms，輸出電壓波動可控。

?7. 版本與訂購信息?
提供多種固定/可調輸出電壓型號（如TPS62002DGS為1V固定輸出），封裝選項包括卷帶（2500片/卷）或管裝（80片/管），符合RoHS標準。

?8. 設計支持?

• 評估模塊（EVM）可用。
• 詳細布局示例及熱設計建議（如RθJA 160°C/W，需注意散熱）。
