TPS6205x 器件是一系列高效同步降壓型 DC-DC 轉換器非常適合由 1 節或 2 節鋰離子電池供電的系統，或由 3 至 5 節鎳鎘、鎳氫或堿性電池。

TPS6205x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。同步整流提高效率 并減少外部元件數量。為了在較寬的負載電流范圍內實現最高效率， 轉換器在輕負載電流下進入省電脈沖調頻（PFM）模式。 工作頻率通常為 850 kHz，允許使用較小的電感和電容器值。 該器件可以與 600 kHz 至 1.2 MHz 范圍內的外部時鐘信號同步。為 低噪聲工作，轉換器可以在PWM模式下編程為強制固定頻率。在 關斷模式時，電流消耗降低到2 μA以下。TPS6205x 器件是 采用 10 引腳 （DGS） 微型外形封裝 （MSOP），可在自由空氣中工作 溫度范圍為 –40°C 至 85°C。
*附件：tps62050.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 12μA靜態電流（典型值）
• 2.7V至10V工作輸入電壓范圍
• 可調輸出電壓范圍：0.7 V 至 6 V~~
• 提供 1.5 V、1.8 V 和 3.3 V 的
  固定輸出電壓選項
• 可與外部時鐘同步：高達 1.2 MHz
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 強制固定
  頻率PWM工作模式下的低噪聲工作
• 內部軟啟動
• 過熱和過流保護
• 采用10引腳超小型
  封裝MSOP
  參數

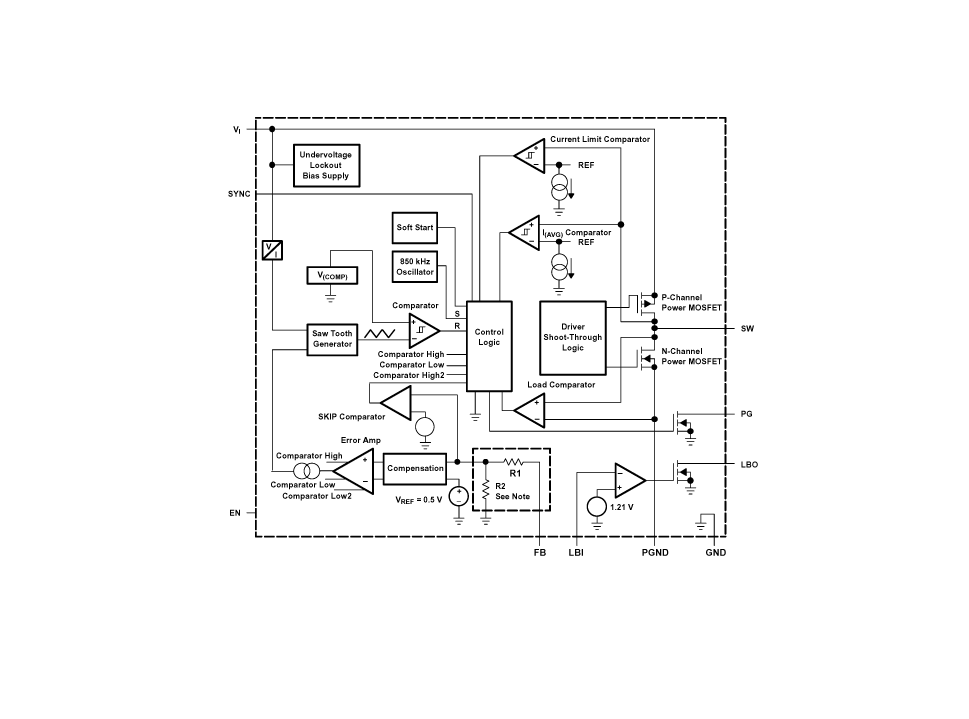

  方框圖

?1. 產品概述?
TPS6205x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于由1-2節鋰離子電池或3-5節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括：

• ?高效率?：高達95%，支持寬負載電流范圍的節能模式（PFM）。
• ?輸入電壓范圍?：2.7V至10V，輸出可調（0.7V-6V）或固定（1.5V/1.8V/3.3V）。
• ?低靜態電流?：典型值12μA，關機電流<2μA。
• ?同步功能?：支持外部時鐘同步（600kHz-1.2MHz）。
• ?封裝?：10引腳MSOP（DGS），工作溫度-40°C至85°C。

?2. 核心功能?

• ?同步整流?：集成N/P溝道MOSFET，減少外部元件數量。
• ?工作模式?：
  • ?PWM模式?：中高負載下固定頻率（850kHz）運行。
  • ?PFM模式?：輕負載時自動切換以提升效率。
  • ?100%占空比模式?：支持低壓差（LDO）應用。
• ?保護機制?：過溫、過流保護及內部軟啟動。

?3. 典型應用?

• ?便攜設備?：手機、PDA、數碼相機。
• ?低功耗DSP供電?：如嵌入式系統。
• ?存儲設備?：硬盤驅動器電源管理。

?4. 設計要點?

• ?電感選擇?：推薦10μH以上，需注意飽和電流（如1.4A）和直流電阻。
• ?電容配置?：
  • 輸入電容≥10μF（低ESR陶瓷電容）。
  • 輸出電容≥22μF（低ESR以降低紋波）。
• ?反饋網絡?：可調版本需外部分壓電阻，固定版本直接連接FB引腳至輸出。

?5. 性能曲線?

• 效率曲線顯示：在5V輸出、7.2V輸入時，負載300mA下效率達93%。
• 輕載時PFM模式可顯著降低功耗（如1mA負載下效率>80%）。

?6. 布局建議?

• 關鍵元件（輸入電容、電感）需靠近IC引腳。
• 反饋走線盡量短，避免噪聲耦合。

?7. 型號差異?

• ?TPS62050/51?：輸出可調，LBI功能標準/增強。
• ?TPS62052/54/56?：固定輸出（1.5V/1.8V/3.3V）。

?文檔附件?
包含完整數據表（SLVS432F）、典型應用電路圖、效率曲線及封裝尺寸（DGS0010A）。
