TPS6205x 器件是一系列高效同步降壓型 DC-DC 轉換器非常適合由 1 節或 2 節鋰離子電池供電的系統，或由 3 至 5 節鎳鎘、鎳氫或堿性電池。

TPS6205x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。同步整流提高效率 并減少外部元件數量。為了在較寬的負載電流范圍內實現最高效率， 轉換器在輕負載電流下進入省電脈沖調頻（PFM）模式。 工作頻率通常為 850 kHz，允許使用較小的電感和電容器值。 該器件可以與 600 kHz 至 1.2 MHz 范圍內的外部時鐘信號同步。為 低噪聲工作，轉換器可以在PWM模式下編程為強制固定頻率。在 關斷模式時，電流消耗降低到2 μA以下。TPS6205x 器件是 采用 10 引腳 （DGS） 微型外形封裝 （MSOP），可在自由空氣中工作 溫度范圍為 –40°C 至 85°C。
*附件：tps62051.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 12μA靜態電流（典型值）
• 2.7V至10V工作輸入電壓范圍
• 可調輸出電壓范圍：0.7 V 至 6 V~~
• 提供 1.5 V、1.8 V 和 3.3 V 的
  固定輸出電壓選項
• 可與外部時鐘同步：高達 1.2 MHz
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 強制固定
  頻率PWM工作模式下的低噪聲工作
• 內部軟啟動
• 過熱和過流保護
• 采用10引腳超小型
  封裝MSOP
  參數

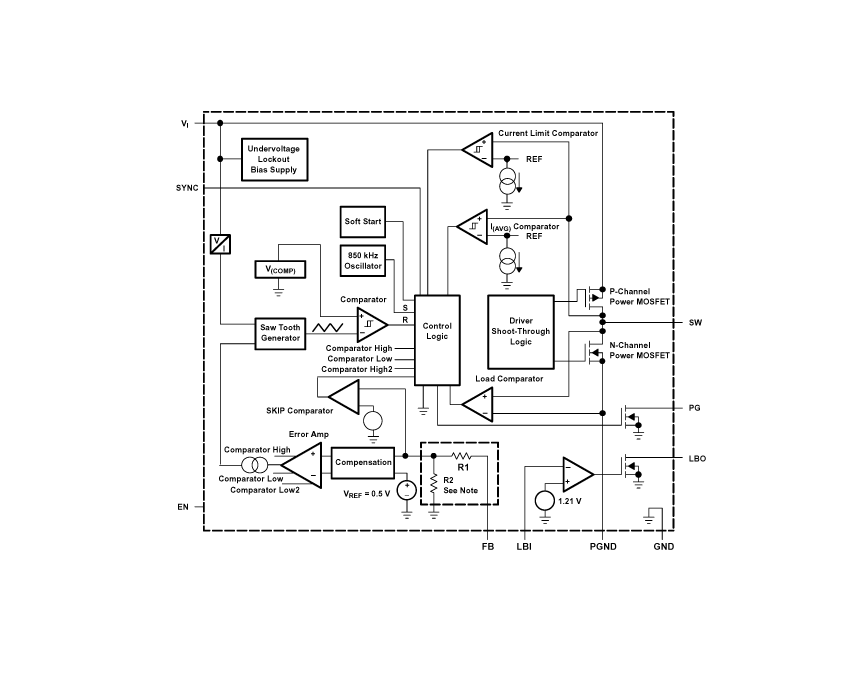

  方框圖


?1. 產品概述?
TPS6205x是德州儀器(TI)推出的高效同步降壓DC-DC轉換器系列，適用于由1-2節鋰離子電池或3-5節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括：

• ?輸入電壓范圍?：2.7V至10V
• ?輸出選項?：可調版本（0.7V-6V）及固定電壓版本（1.5V/1.8V/3.3V）
• ?效率?：高達95%（典型值），輕載時支持PFM模式
• ?封裝?：10引腳VSSOP（MSOP）

?2. 核心功能?

• ?同步整流?：集成N/P溝道MOSFET，減少外部元件數量
• ?工作模式?：
  • ?PWM模式?：850kHz固定頻率（可同步至600kHz-1.2MHz外部時鐘）
  • ?PFM模式?：輕載時自動切換以提升效率
• ?保護機制?：過溫保護、過流保護、欠壓鎖定（UVLO）
• ?低功耗?：靜態電流12μA（典型），關斷電流<2μA

?3. 典型應用?

• 移動設備（手機、PDA、數碼相機）
• 低功耗DSP供電
• 硬盤驅動器

?4. 設計要點?

• ?電感選擇?：推薦10μH（最小），需考慮飽和電流（如1.4A）
• ?電容配置?：
  • 輸入電容≥10μF（低ESR陶瓷電容）
  • 輸出電容≥22μF（固定電壓版本）或47μF（0.7V輸出時）
• ?反饋網絡?：可調版本需外部分壓電阻（如R1=820kΩ, R2=91kΩ對應5V輸出）

?5. 關鍵參數?

?6. 版本差異?

• ?TPS62050/51?：可調輸出，支持標準/增強型低電量檢測
• ?TPS62052/54/56?：固定輸出（1.5V/1.8V/3.3V）

?7. 布局建議?

• 輸入電容盡量靠近VIN引腳
• 反饋走線需短以減少紋波干擾
• 功率地（PGND）與信號地分開連接

?8. 文檔支持?

• 用戶指南（SLVU081）提供PCB布局示例
• 數據表包含效率曲線、瞬態響應測試圖等

該系列器件通過高集成度和靈活的配置選項，適用于空間受限且需高效電源管理的便攜式設備。
