TPS6200x 器件是低噪聲同步降壓 DC/DC 轉換器系列 非常適合由 1 節鋰離子電池或 2 節至 3 節電池供電的系統 鎳鎘、鎳氫或堿性電池。TPS6200x 的工作通常低至 1.8 V 的輸入電壓， 指定的最小輸入電壓為 2 V。

該TPS62000在–40°C至85°C的自由空氣溫度范圍內工作。該器件是 采用 10 引腳 （DGS） 微型外形封裝 （VSSOP）。
*附件：tps62006.pdf

特性

• 效率超過95%的高效同步降壓
  轉換器
• 2V至5.5V工作輸入電壓范圍
• 輸出電壓范圍可調，范圍為0.8 V至V在
• 提供 0.9 V、1 V、
  1.2 V、1.5 V、1.8 V、1.9 V、2.5 V 和 3.3 V 的固定輸出電壓選項
• 可與高達 1 MHz 的
  外部時鐘信號同步
• 高達 600 mA 的輸出電流
• 引腳可編程電流限制
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 低噪聲工作防振鈴開關和
  PFM/PWM工作模式
• 內部軟啟動
• 50μA 靜態電流 （TYP）
• 采用10引腳超小型外形
  封裝（VSSOP）
• 提供評估模塊

參數

方框圖

?1. 產品概述?
TPS6200x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于由單節鋰離子電池或2-3節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括：

• ?輸入電壓范圍?：2V至5.5V（最低工作電壓1.8V）。
• ?輸出電壓選項?：
  • 可調版本（TPS62000）：0.8V至VIN。
  • 固定版本：0.9V、1V、1.2V、1.5V、1.8V、1.9V、2.5V、3.3V。
• ?輸出電流?：最高600mA（3節電池模式）或200mA（2節電池模式）。
• ?效率?：高達95%（同步整流技術）。

?2. 核心功能?

• ?工作模式?：
  • ?PWM模式?：中高負載下固定頻率（750kHz）運行。
  • ?PFM模式?：輕載時自動切換至脈沖頻率調制，提升效率。
  • ?同步功能?：支持外部時鐘同步（500kHz-1MHz）。
• ?低噪聲設計?：內置抗振鈴開關（固定輸出電壓版本）。
• ?保護特性?：
  • 可編程電流限制（600mA/1.2A）。
  • 欠壓鎖定（UVLO）和內部軟啟動。

?3. 應用場景?

• 便攜式設備：手機、PDA、MP3播放器、數碼相機。
• 低功耗處理器：CPU、DSP。
• 網絡設備：USB接口DSL調制解調器。

?4. 設計要點?

• ?電感選擇?：推薦10μH（最?。?，需滿足電流和低DCR要求。
• ?電容配置?：
  • 輸入電容：≥10μF低ESR陶瓷電容。
  • 輸出電容：≥10μF（VO≥1.8V）或≥47μF（VO<1.8V）。
• ?布局建議?：
  • 輸入電容靠近IC引腳，分離模擬地（GND）與功率地（PGND）。

?5. 封裝與型號?

• ?封裝?：10引腳VSSOP（3mm×3mm）。
• ?型號差異?：后綴標記區分輸出電壓（如TPS62006DGS對應2.5V固定輸出）。

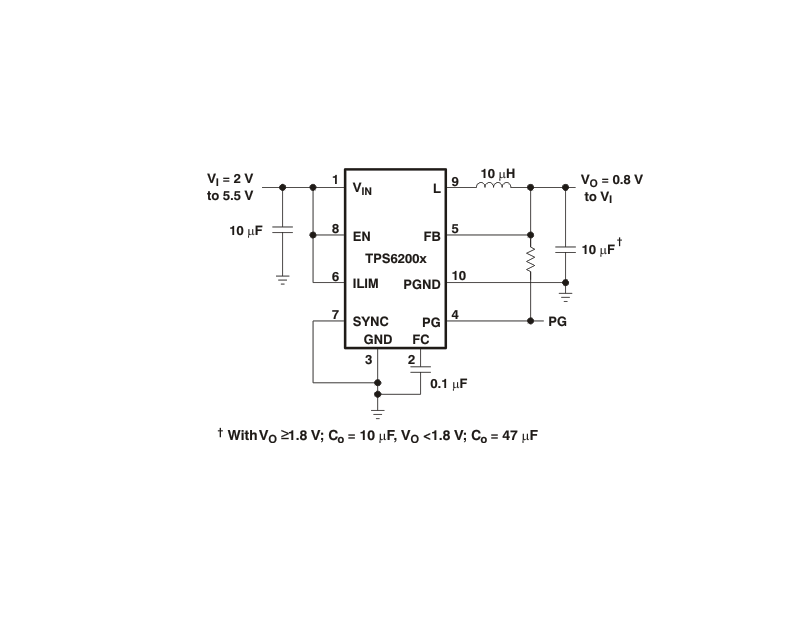

?6. 典型電路示例?

• 可調輸出電路：通過外部電阻分壓器設置電壓（R1+R2≤1MΩ）。
• 固定輸出電路：簡化設計，無需反饋分壓（如TPS62007實現5V轉3.3V）。

?7. 性能曲線?

• 效率-負載曲線：輕載時PFM模式效率顯著提升（如2.5V輸出時＞90%）。
• 瞬態響應：負載/線性調整率優化表現。
