TPS6205x 器件是一系列高效同步降壓型 DC-DC 轉換器非常適合由 1 節或 2 節鋰離子電池供電的系統，或由 3 至 5 節鎳鎘、鎳氫或堿性電池。

TPS6205x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。同步整流提高效率 并減少外部元件數量。為了在較寬的負載電流范圍內實現最高效率， 轉換器在輕負載電流下進入省電脈沖調頻（PFM）模式。 工作頻率通常為 850 kHz，允許使用較小的電感和電容器值。 該器件可以與 600 kHz 至 1.2 MHz 范圍內的外部時鐘信號同步。為 低噪聲工作，轉換器可以在PWM模式下編程為強制固定頻率。在 關斷模式時，電流消耗降低到2 μA以下。TPS6205x 器件是 采用 10 引腳 （DGS） 微型外形封裝 （MSOP），可在自由空氣中工作 溫度范圍為 –40°C 至 85°C。
*附件：tps62052.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 12μA靜態電流（典型值）
• 2.7V至10V工作輸入電壓范圍
• 可調輸出電壓范圍：0.7 V 至 6 V~~
• 提供 1.5 V、1.8 V 和 3.3 V 的
  固定輸出電壓選項
• 可與外部時鐘同步：高達 1.2 MHz
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 強制固定
  頻率PWM工作模式下的低噪聲工作
• 內部軟啟動
• 過熱和過流保護
• 采用10引腳超小型
  封裝MSOP
  參數

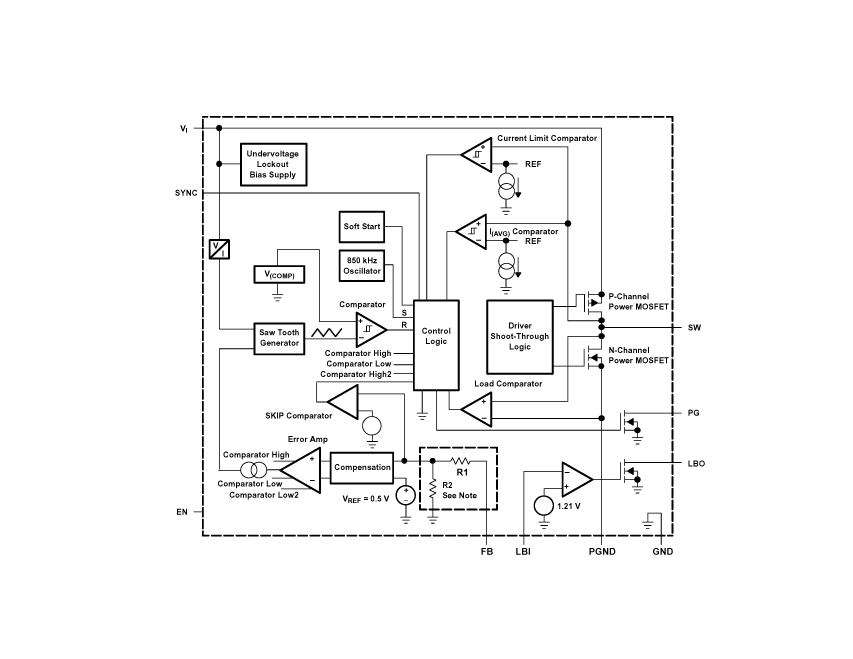

  方框圖

?1. 產品概述?
TPS6205x是德州儀器(TI)推出的高效同步降壓DC-DC轉換器系列，適用于由1-2節鋰離子電池或3-5節鎳鎘/鎳氫/堿性電池供電的系統。關鍵特性包括：

• ?高效率?：最高達95%，支持寬負載電流范圍的PFM/PWM模式
• ?低功耗?：靜態電流典型值12μA，關斷電流<2μA
• ?寬輸入范圍?：2.7V至10V
• ?輸出選項?：可調版本(0.7V-6V)及固定版本(1.5V/1.8V/3.3V)
• ?高頻操作?：850kHz開關頻率，可同步至外部時鐘(600kHz-1.2MHz)
• ?封裝?：10引腳MSOP(DGS)

?2. 關鍵特性?

• ?功率管理?：集成N/P溝道MOSFET，支持100%占空比低壓差模式
• ?工作模式?：
  • ?強制PWM模式?(低噪聲)：SYNC接高電平
  • ?節能模式?(PFM/PWM自動切換)：SYNC接低電平
• ?保護功能?：過溫保護、過流保護、欠壓鎖定(UVLO)
• ?附加功能?：
  • 電源就緒(PG)輸出
  • 低電量檢測(LBI/LBO)，TPS62051支持增強型檢測

?3. 典型應用?

• 移動設備：手機、PDA、數碼相機
• 便攜式設備：手持PC、硬盤驅動器
• 低功耗DSP供電

?4. 設計要點?

• ?電感選擇?：推薦10μH(最小)，需滿足飽和電流>1.4A
• ?電容選擇?：
  • 輸入電容≥10μF(低ESR陶瓷電容)
  • 輸出電容≥22μF(可調版本需加大電容以降低紋波)
• ?反饋網絡?：可調版本需外部分壓電阻，固定版本直接連接FB至輸出
• ?布局建議?：功率器件就近放置，反饋走線盡量短

?5. 型號對比?

?6. 性能數據?

• ?效率曲線?：輕載時PFM模式效率>90%，重載時PWM模式效率>85%
• ?瞬態響應?：負載階躍(60mA→540mA)響應時間<50μs
• ?工作溫度?：-40°C至85°C
