TPS6205x 器件是一系列高效同步降壓型 DC-DC 轉換器非常適合由 1 節或 2 節鋰離子電池供電的系統，或由 3 至 5 節鎳鎘、鎳氫或堿性電池。

TPS6205x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。同步整流提高效率 并減少外部元件數量。為了在較寬的負載電流范圍內實現最高效率， 轉換器在輕負載電流下進入省電脈沖調頻（PFM）模式。 工作頻率通常為 850 kHz，允許使用較小的電感和電容器值。 該器件可以與 600 kHz 至 1.2 MHz 范圍內的外部時鐘信號同步。為 低噪聲工作，轉換器可以在PWM模式下編程為強制固定頻率。在 關斷模式時，電流消耗降低到2 μA以下。TPS6205x 器件是 采用 10 引腳 （DGS） 微型外形封裝 （MSOP），可在自由空氣中工作 溫度范圍為 –40°C 至 85°C。
*附件：tps62056.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 12μA靜態電流（典型值）
• 2.7V至10V工作輸入電壓范圍
• 可調輸出電壓范圍：0.7 V 至 6 V~~
• 提供 1.5 V、1.8 V 和 3.3 V 的
  固定輸出電壓選項
• 可與外部時鐘同步：高達 1.2 MHz
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 強制固定
  頻率PWM工作模式下的低噪聲工作
• 內部軟啟動
• 過熱和過流保護
• 采用10引腳超小型
  封裝MSOP
  參數

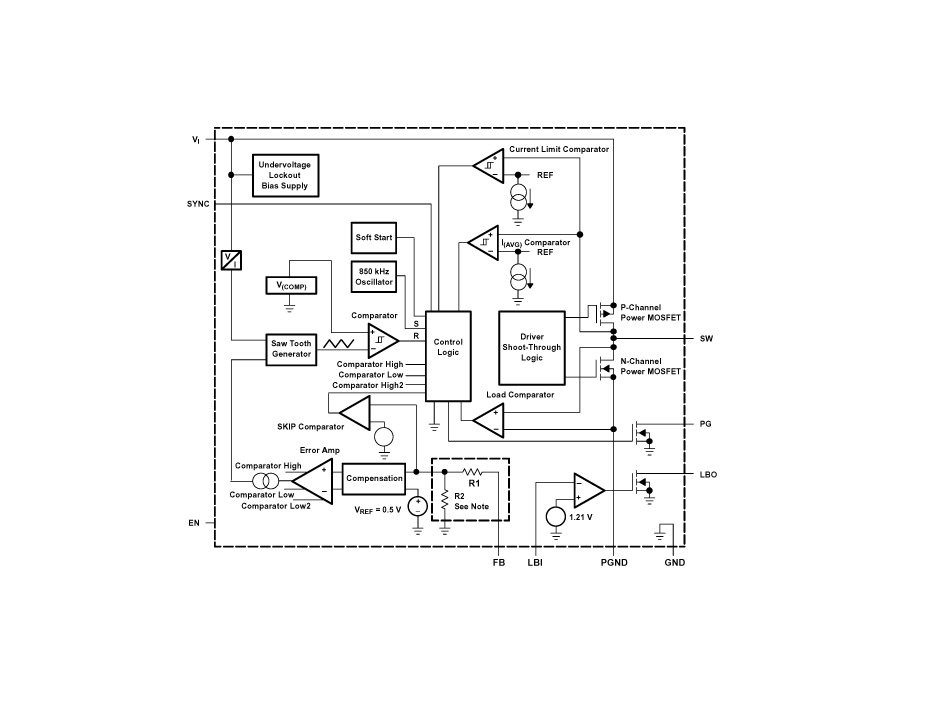

  方框圖

?1. 產品概述?
TPS6205x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于1-2節鋰離子電池或3-5節鎳鎘/鎳氫/堿性電池供電系統。關鍵特性包括：

• ?輸入電壓范圍?：2.7V至10V
• ?輸出選項?：可調（0.7V-6V）或固定（1.5V/1.8V/3.3V）
• ?效率?：高達95%（典型值）
• ?工作模式?：支持PWM/PFM自動切換，可同步外部時鐘（600kHz-1.2MHz）
• ?封裝?：10引腳MSOP（DGS）

?2. 核心功能?

• ?低功耗設計?：靜態電流僅12μA（典型值），關斷電流<2μA。
• ?保護機制?：過溫保護、過流保護、欠壓鎖定（UVLO）。
• ?靈活控制?：
  • ?SYNC引腳?：強制PWM模式（低噪聲）或PFM模式（高效輕載）。
  • ?EN引腳?：邏輯高電平啟用，低電平關斷。
  • ?LBI/LBO?：低電量檢測（標準/增強版，TPS62051支持可編程欠壓關斷）。

?3. 典型應用電路?

• ?可調版本?（如TPS62050）：需外部分壓電阻（R1/R2）和反饋電容（Cff）。
• ?固定版本?（如TPS62052/54/56）：FB引腳直接連接輸出電容。
• ?關鍵元件選型?：
  • ?電感?：10μH（最小），推薦低DCR型號（如TDK SLF7032T）。
  • ?電容?：輸入≥10μF，輸出≥22μF（陶瓷電容優先）。

?4. 性能數據?

• ?效率曲線?：輕載時PFM模式效率>90%（如VO=3.3V，IO=1mA）。
• ?輸出紋波?：PWM模式約10mVpp，SKIP模式需增大輸出電容以降低紋波。
• ?瞬態響應?：負載階躍（60mA→540mA）響應時間<50μs。

?5. 設計注意事項?

• ?布局優化?：輸入電容靠近VIN引腳，反饋走線盡量短以減少干擾。
• ?熱管理?：結溫范圍-40°C至85°C，建議PCB增加散熱過孔。
• ?特殊應用?：0.7V低壓輸出需使用47μF以上輸出電容抑制紋波。

?6. 型號對比?

?7. 文檔支持?

• 用戶指南（SLVU081）提供PCB布局示例。
• 數據表包含完整電氣特性、典型應用圖和材料清單（BOM）。

該系列器件廣泛用于手機、PDA、數碼相機等便攜設備，兼具高效率和低噪聲特性。
