TPS6204x 系列器件是針對電池供電的便攜式應用進行了優化的高效同步降壓 DC-DC 轉換器。這些器件非常適合由單個鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式應用。這些器件的輸出電壓范圍為6.0 V至0.7 V，支持PDA、袖珍個人電腦以及筆記本電腦和子筆記本電腦中的低壓DSP和處理器。TPS6204x 在 1.25 MHz 的固定開關頻率下工作，并在輕負載電流下進入省電模式工作，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將MODE引腳拉高來強制器件進入固定頻率PWM模式。TPS6204x 支持高達 1.2A 的負載電流。
*附件：tps62046.pdf

特性

• 高達 95% 的轉換效率
• 典型靜態電流：18 μA
• 負載電流：1.2 A
• 工作輸入電壓范圍：2.5 V 至 6.0 V
• 開關頻率：1.25 MHz
• 可調和固定輸出電壓
• 輕負載電流下的省電模式作
• 100% 占空比，壓差最低
• 內部軟啟動
• 動態輸出電壓定位
• 熱關斷
• 短路保護
• 10引腳MSOP PowerPad?封裝
• 10引腳QFN 3 X 3 mm封裝
• 應用
  • PDA、掌上電腦和智能手機
  • USB 供電調制解調器
  • CPU 和 DSP
  • PC 卡和筆記本電腦
  • xDSL 應用
  • 標準5V至3.3V轉換

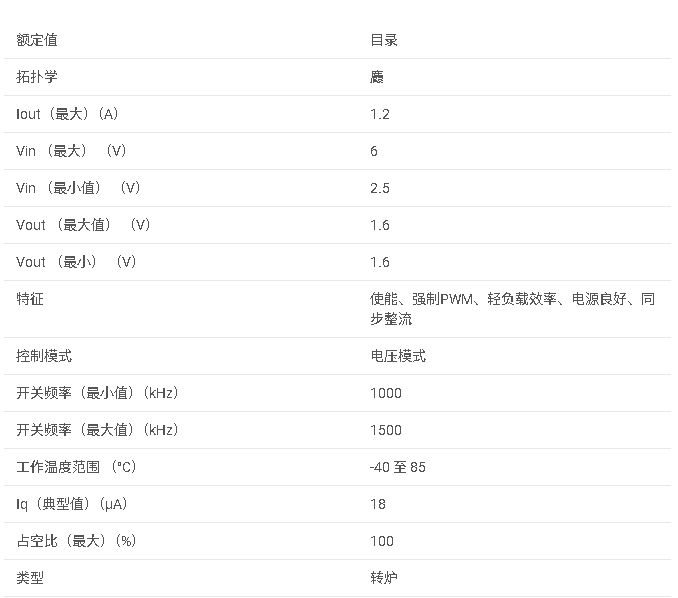

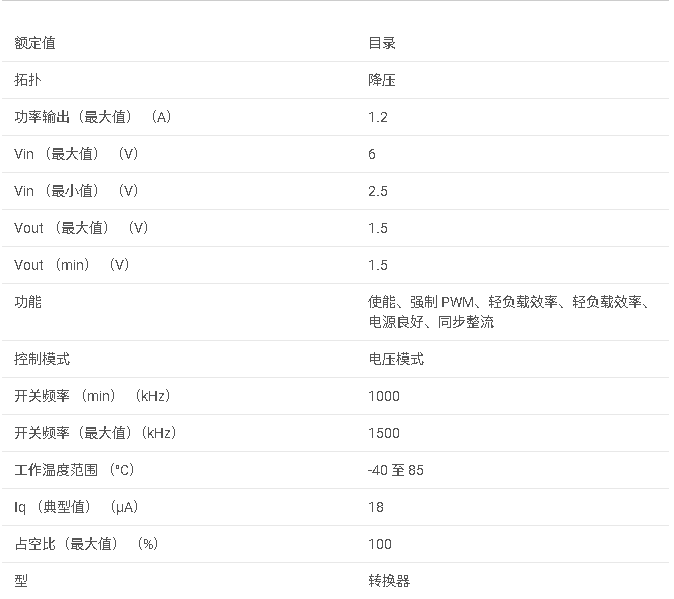

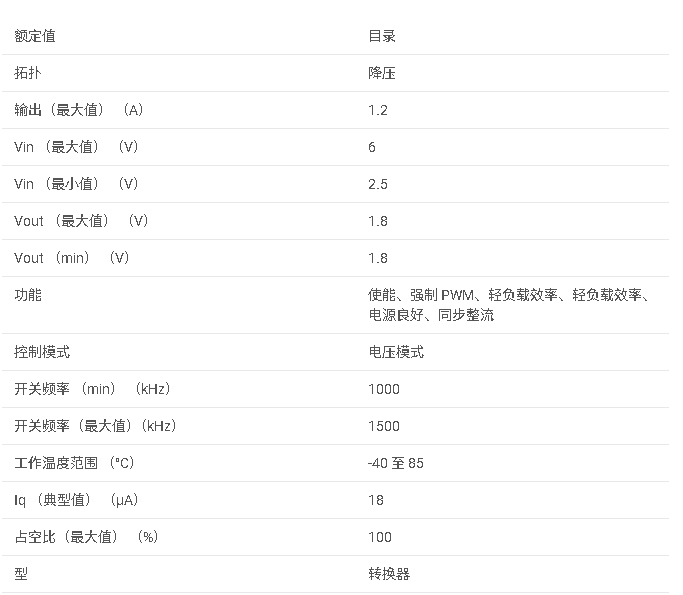

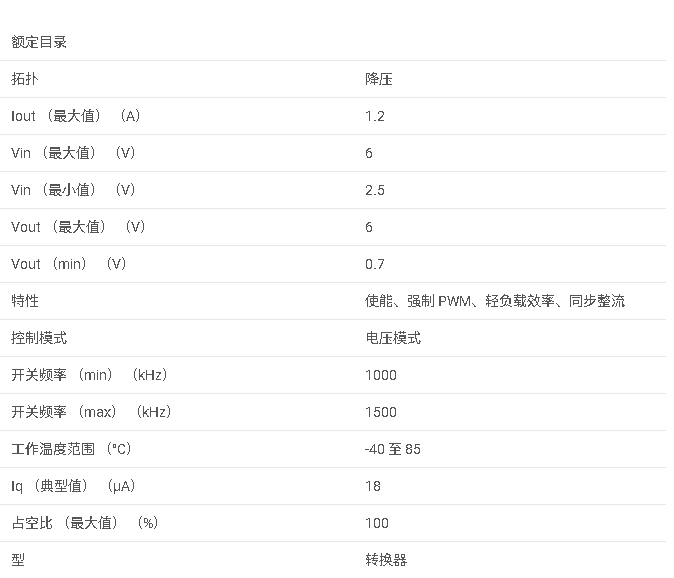

參數

?1. 產品概述?
TPS6204x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，專為電池供電便攜設備優化，適用于單節鋰離子電池或3節NiMH/NiCd電池供電場景。關鍵特性包括：

• ?輸入電壓范圍?：2.5V至6.0V
• ?輸出電流?：1.2A
• ?開關頻率?：1.25MHz（固定）
• ?效率?：高達95%（支持輕載省電模式）
• ?封裝?：10引腳MSOP PowerPad?和QFN（3×3 mm）

?2. 核心功能?

• ?動態電壓定位?：通過輕載時輸出電壓略高于標稱值（0.8%），為負載瞬變提供緩沖。
• ?工作模式?：
  • ?PWM模式?：中高負載下固定頻率運行。
  • ?PFM模式?（省電模式）：輕載時降低頻率以提升效率。
  • ?強制PWM模式?：通過MODE引腳配置，適用于噪聲敏感場景。
• ?100%占空比?：支持低壓差操作，延長電池壽命。
• ?保護機制?：短路保護、熱關斷（150°C）、內部軟啟動。

?3. 典型應用?

• ?便攜設備?：PDA、智能手機、USB調制解調器。
• ?處理器供電?：CPU、DSP的1.8V/3.3V轉換。
• ?標準電壓轉換?：5V至3.3V。

?4. 設計要點?

• ?電感選擇?：推薦6.2μH（如Sumida CDRH5D28-6R2），需考慮飽和電流和DCR。
• ?電容配置?：
  • ?輸入電容?：≥22μF陶瓷電容（低ESR）。
  • ?輸出電容?：22μF陶瓷電容可滿足瞬態響應需求。
• ?布局建議?：縮短主電流路徑，反饋網絡遠離開關節點，采用星型接地。

?5. 型號與訂購信息?

• ?可調輸出?：TPS62040（0.7V至VIN）。
• ?固定輸出?：TPS62042（1.5V）、TPS62043（1.6V）、TPS62044（1.8V）、TPS62046（3.3V）。
• ?封裝選項?：MSOP（DGQ）和QFN（DRC），支持卷帶包裝。

?6. 性能圖表?
文檔包含效率、靜態電流、開關頻率等關鍵參數的曲線圖，例如：

• 效率隨負載電流變化（VO=1.8V時，VI=3.6V效率達90%以上）。
• 熱阻數據：MSOP封裝RQJA=60°C/W。
