背景：本文是講解如何通過Devicenet轉ModbusTCP網關將Devicenet協議的遠程IO數據上傳到ModbusTCP協議的上位機之中的配置案例。

配置過程：

首先對Devicenet從站進行配置，一邊后期連接時可以和主站保持一致。

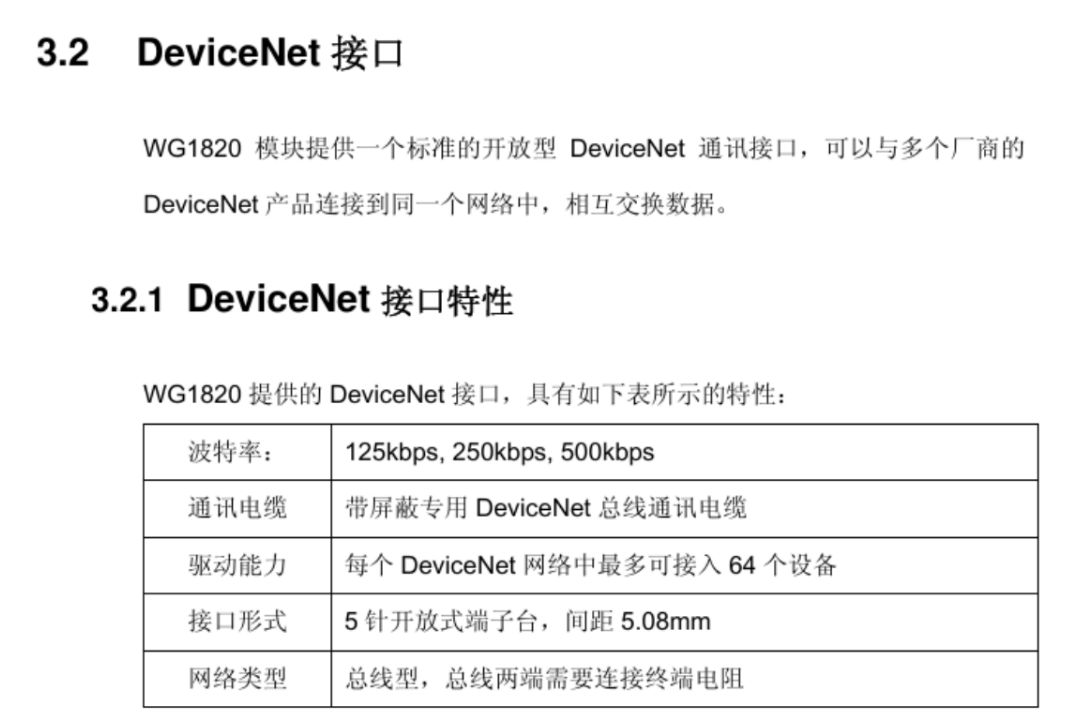

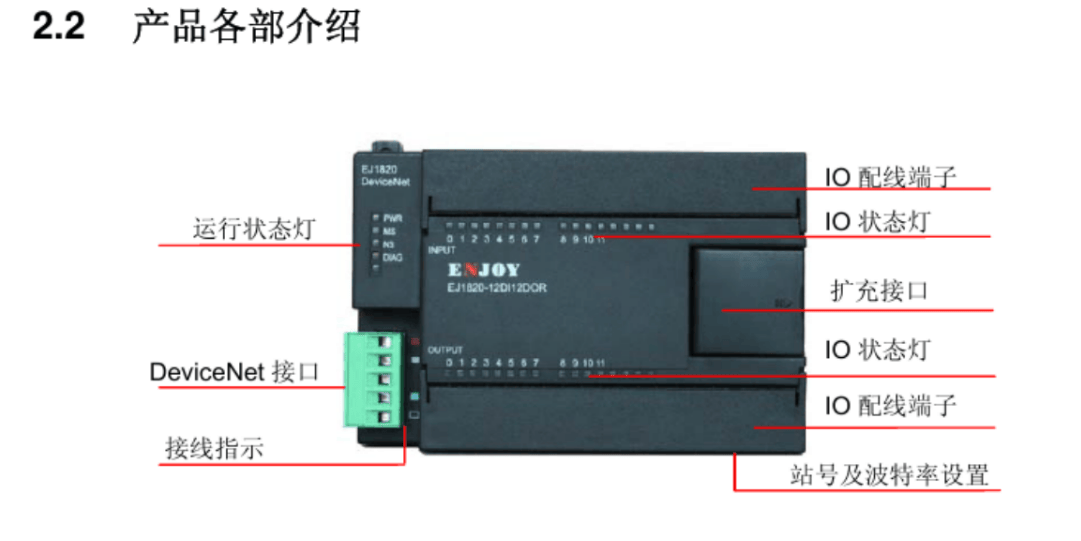

先看從站手冊，確定好接線以及波特率設置

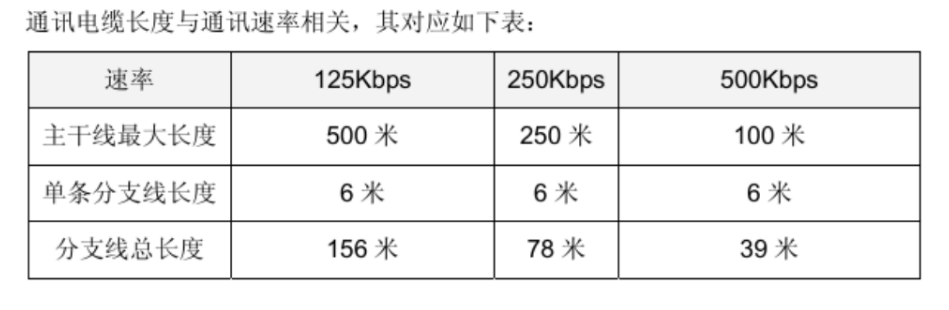

通過手冊得知從站支持125k/250k/500k/三種波特率，可根據實際連接長度設置。

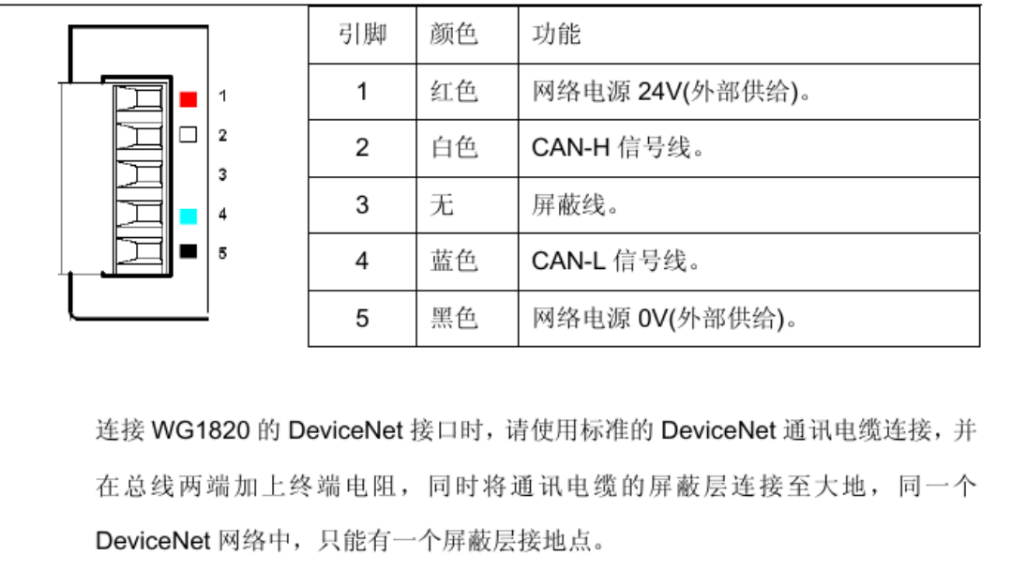

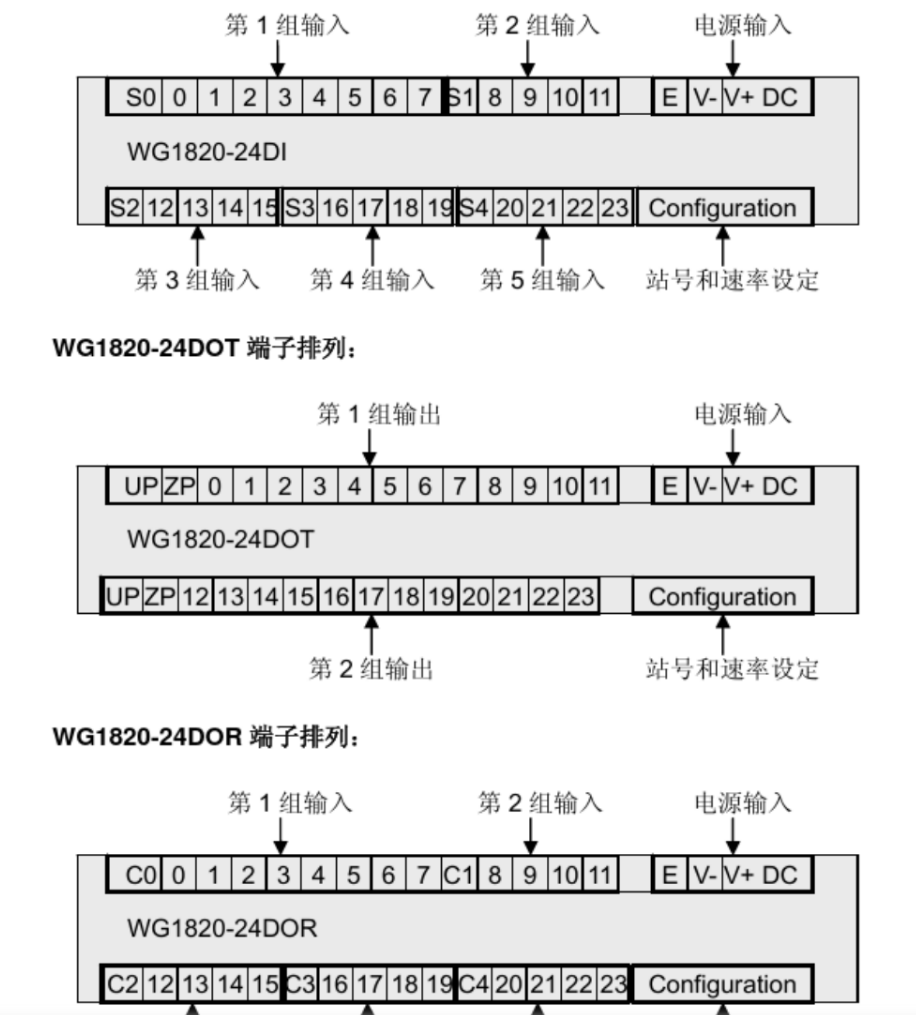

連接Devicenet連接線，根據定義連接到主站端子。

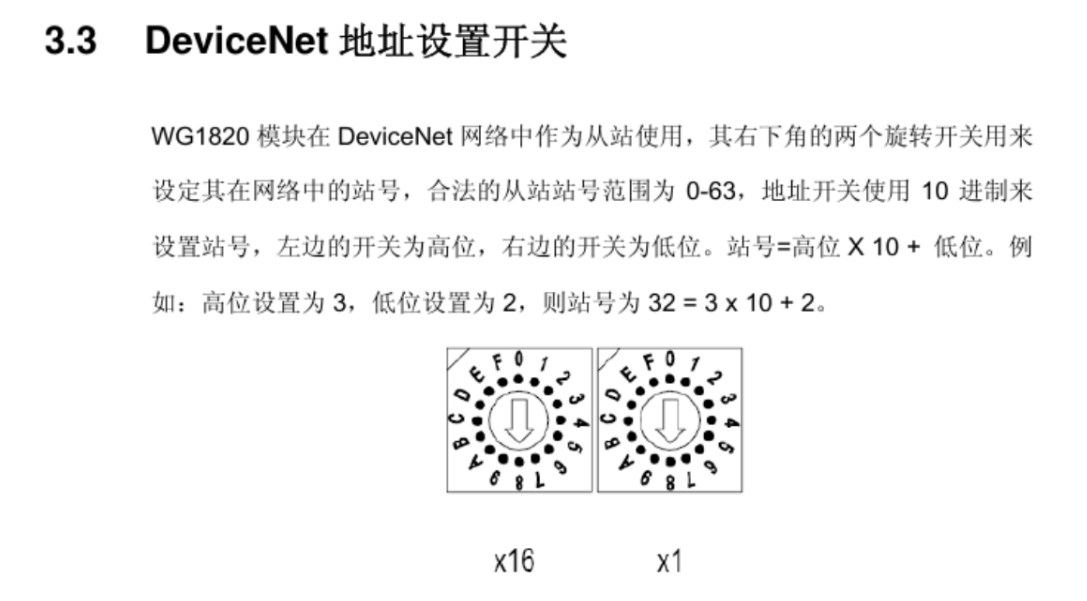

設置Devicenet從站的站地址，通過撥碼來定制個位和十位。

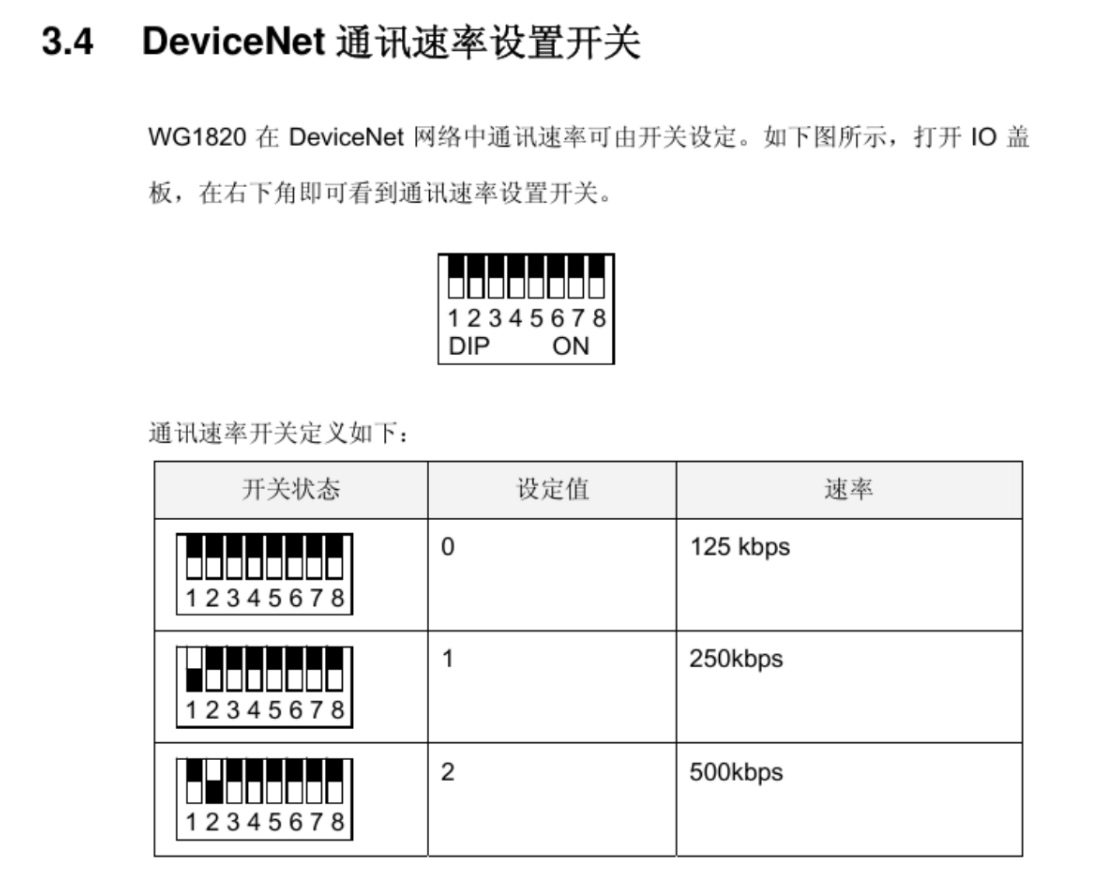

通過撥碼開關設置從站波特率

Devicenet配置完成后，設置好IO的輸入輸出即可完成從站配置。

打開Devicenet轉ModbusTCP網關的配置軟件“Gateway Configuration Studio”

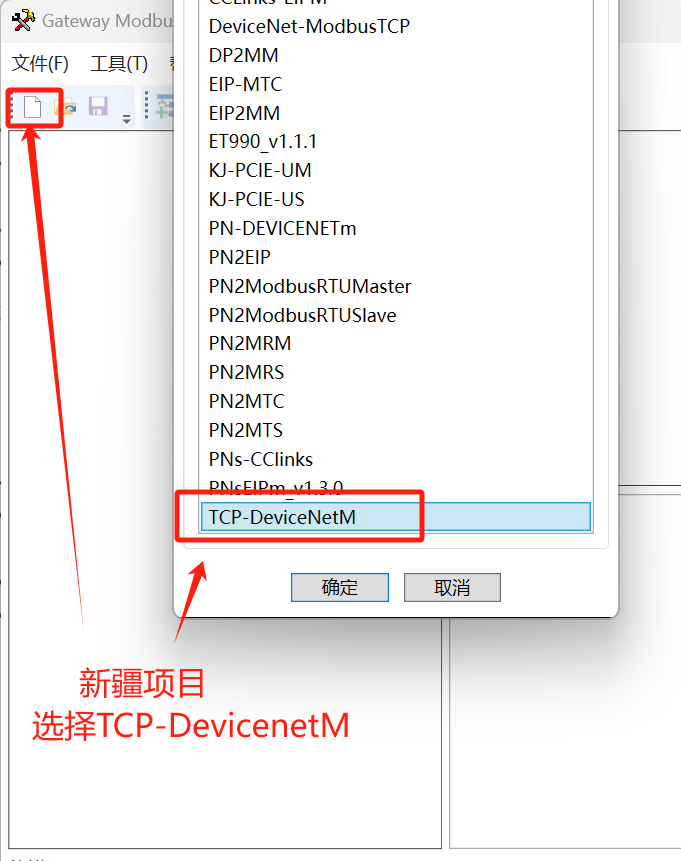

新建項目選擇TCP-DevicenetM

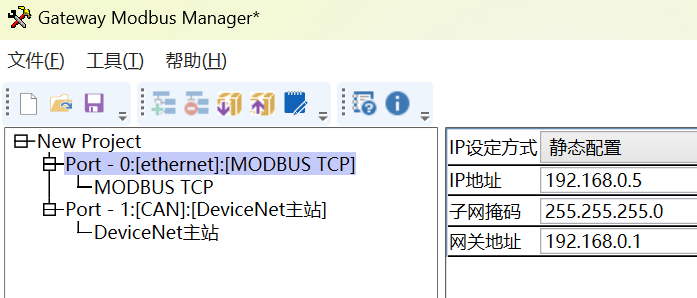

設置網關作為ModbusTCP的IP地址

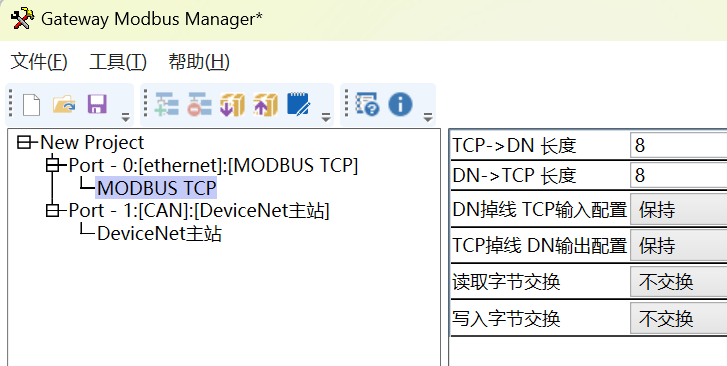

設置輸入輸出的數據長度，以及掉線后數據處理方式還有字節順序

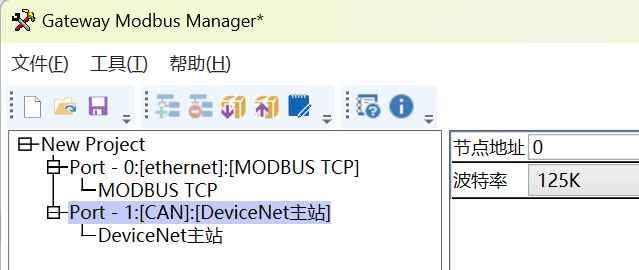

接下來是重點：設置網關的Devicenet參數，首先是網關自己在Devicenet網絡中的地址和波特率。

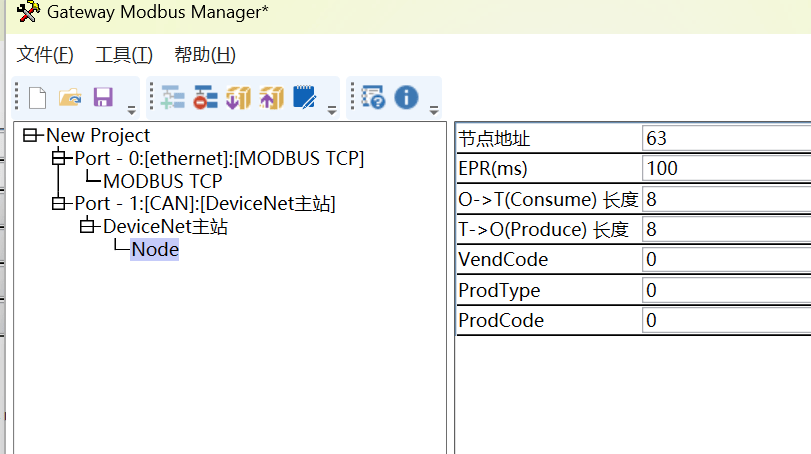

設置從站的參數，可在從站的EDS文件中找到對應參數。

配置完成后下載進網關，連接到ModbusTCP主站即可對遠程IO通訊。
