      HMC586LC4B采用SMT封裝的寬帶VCO，帶有緩沖放大器技術手冊

      要長高 ? 2025-04-30 11:34 ? 次閱讀

      概述
      HMC586LC4B是一款寬帶GaAs InGaP電壓控制振蕩器，集成了諧振器、負電阻器件、變容二極管。 由于振蕩器的單芯片結構，其輸出功率和相位噪聲性能在不同的溫度下始終非常出色。 Vtune端口接受0至+18V的模擬調諧電壓。 HMC586LC4B VCO采用+5V單電源供電，功耗僅55 mA，提供符合RoHS標準的SMT封裝。 這款寬帶VCO集超小尺寸、低相位噪聲、低功耗和寬調諧范圍等特性于一體，構成獨特的特性組合。
      數據表：*附件：HMC586LC4B采用SMT封裝的寬帶VCO，帶有緩沖放大器技術手冊.pdf

      應用

      • 工業/醫療設備
      • 測試和測量設備
      • 軍用雷達、電子戰和電子對抗

      特性

      • 寬調諧帶寬
      • Pout: +5 dBm
      • 低SSB相位噪聲：
        -100 dBc/Hz @100 kHz
      • 無需外部諧振器
      • 單正電源：+5V @ 55 mA
      • 符合RoHS標準的4x4 mm SMT封裝

      框圖

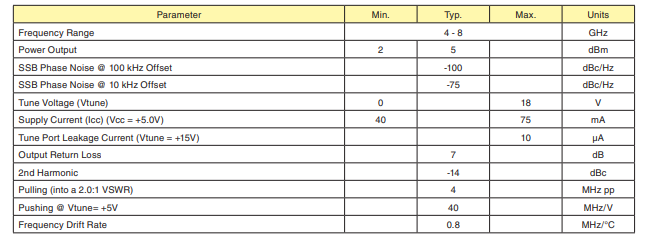

      電氣規格

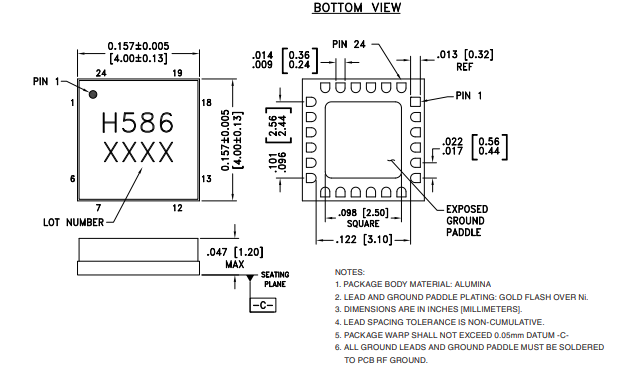

      外形圖

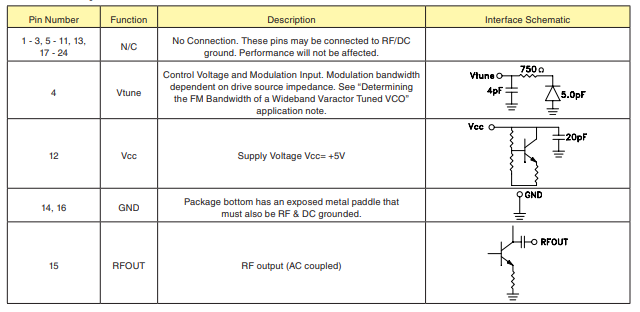

      引腳配置描述
