HMC6380LC4B寬帶MMIC VCO，帶有緩沖放大器8.0-16.0GHz技術手冊
概述
HMC6380LC4B 是一款寬帶 MMIC 壓控振蕩器，集成了諧振器、負阻套件和變容二極管。由于振蕩器整體結構，輸出功率和相位噪聲性能在整個溫度范圍內都很出色。’Vtune 端口可接入 0 至 + 23V 的模擬調諧電壓。HMC6380LC4B VCO 采用 + 5V 單電源供電，僅消耗 75 mA 電流，采用符合 RoHS 標準的 SMT 封裝。該寬帶 VCO 獨特地結合了超小尺寸、低相位噪聲、低功耗和寬調諧范圍的特性。
數據表：*附件：HMC6380LC4B寬帶MMIC VCO，帶有緩沖放大器8.0-16.0GHz技術手冊.pdf
應用
- 工業設備／醫療器械
- 測量設備
- Satcom
- 軍用雷達，EW，&ECM
特性
- 寬調諧帶寬
- P
out:+6 dBm - 低 SSB 相位噪聲：在 100 kHz 時，為 -92 dBc/Hz
- 無需外部諧振器
- 單一正電源：在 75 mA 時，為 +5V
- 陶瓷無鉛 SMT 封裝：16 mm2
框圖

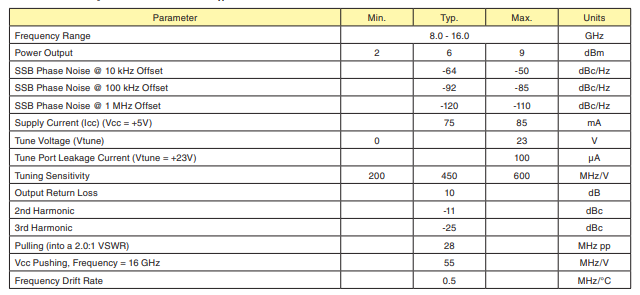

電氣規格

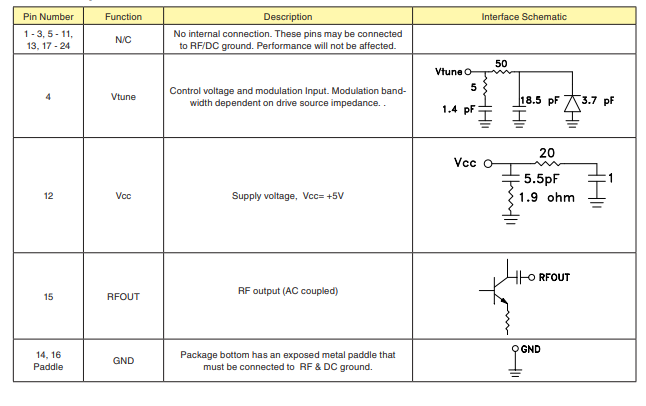

引腳配置描述
`

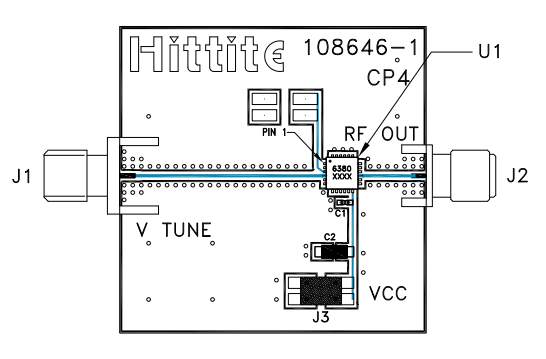

`評估PCB
