概述
HMC430LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，帶有集成諧振器、負電阻器件、變?nèi)?a target="_blank">二極管、緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用3V電源電壓時，輸出功率為2 dBm（典型值）。 電壓控制振蕩器采用低成本無引腳QFN 4x4 mm表貼封裝。
數據表：*附件：HMC430LP4 HMC430LP4E采用SMT封裝的VCO，帶有緩沖放大器，5.0-5.5GHz技術手冊.pdf

應用

• 802.11a和HiperLAN WLAN
• VSAT無線電
• UNII和點對點無線電

特性

• Pout：+2 dBm
• 相位噪聲：-103 dBc/Hz（100 kHz）
• 無需外部諧振器
• 單電源：3V (27 mA)
• 16mm2無引腳SMT封裝

框圖

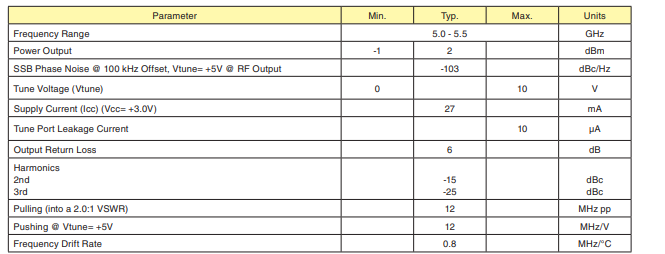

電氣規格

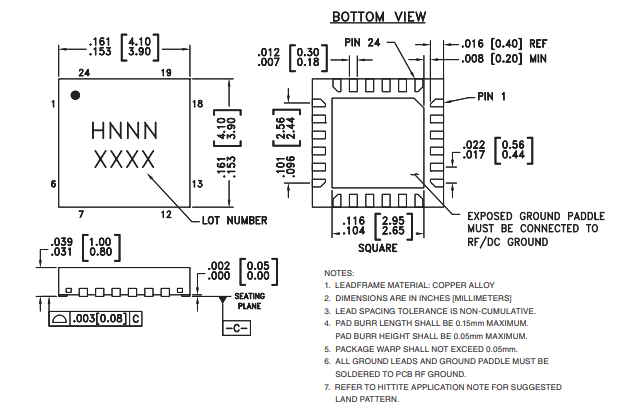

外形圖

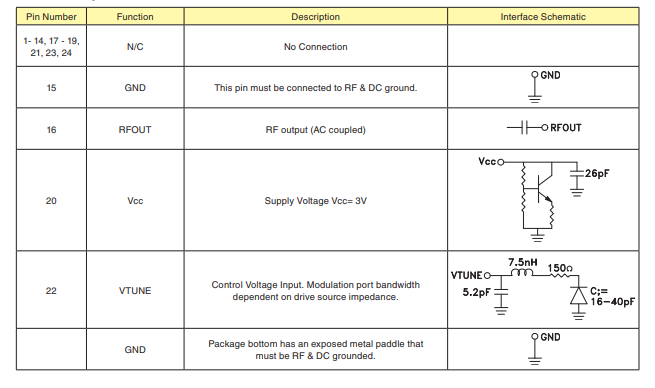

引腳配置描述

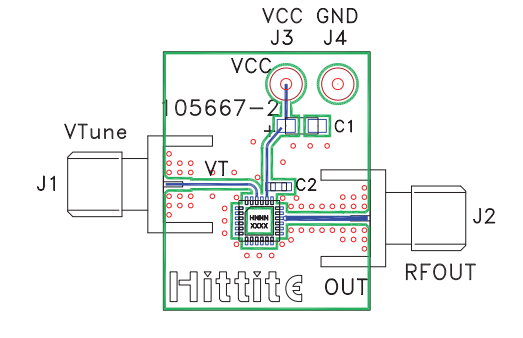

評估PCB
