概述
HMC385LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，集成諧振器、負電阻器件、變?nèi)?a target="_blank">二極管和緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊、振動和工藝范圍內尤為出色，工作頻率范圍為2.25至2.5 GHz。 采用3V單電源(35mA)時，輸出功率為4.5 dBm（典型值）。 該電壓控制振蕩器采用低成本無鉛QFN 4x4 mm表面貼裝封裝。
數據表：*附件：HMC385LP4 HMC385LP4E集成緩沖放大器的VCO SMT，2.25-2.5GHz技術手冊.pdf

應用

• 無線基礎設施
• 工業控制
• 測試設備
• 軍事

特性

• Pout： +4.5 dBm
• 相位噪聲： -115 dBc/Hz（100 KHz）
• 無需外部諧振器
• 單電源： 3V (35 mA)
• QFN無鉛SMT封裝，16 mm2

框圖

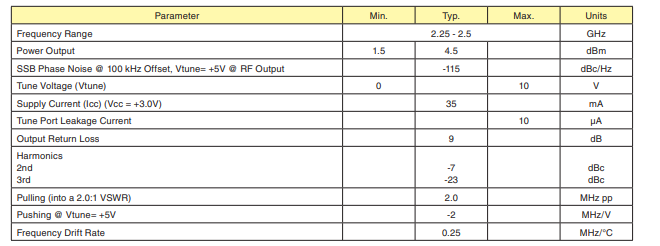

電氣規格

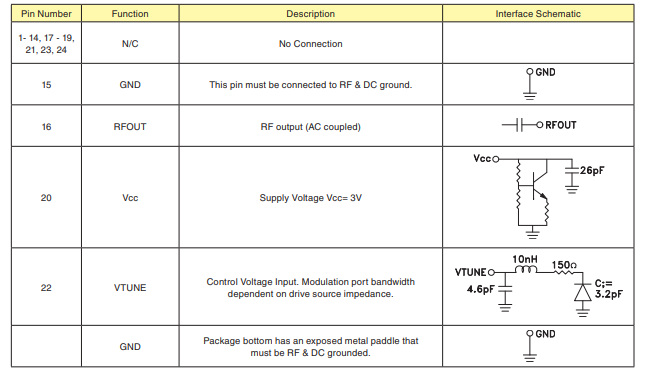

引腳配置描述

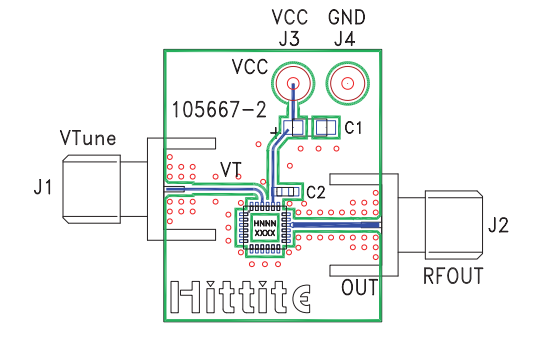

評估PCB
