      HMC391LP4/391LP4E集成緩沖放大器的VCO SMT，3.9-4.45GHz技術手冊

      要長高 ? 2025-04-29 14:35 ? 次閱讀

      概述
      HMC391LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，集成諧振器、負電阻器件、變容二極管和緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊、振動和工藝范圍內尤為出色，工作頻率范圍為3.9至4.45 GHz。 采用+3V單電源(30mA)時，輸出功率為5 dBm（典型值）。 該電壓控制振蕩器采用低成本無鉛QFN 4x4 mm表面貼裝封裝。
      數據表：*附件：HMC391LP4 HMC391LP4E集成緩沖放大器的VCO SMT，3.9-4.45GHz技術手冊.pdf

      應用

      特性

      • Pout： +5 dBm
      • 相位噪聲： -106 dBc/Hz（100 KHz）
      • 無需外部諧振器
      • 單電源： +3V (30 mA)
      • QFN無鉛SMT封裝，16 mm2

      框圖

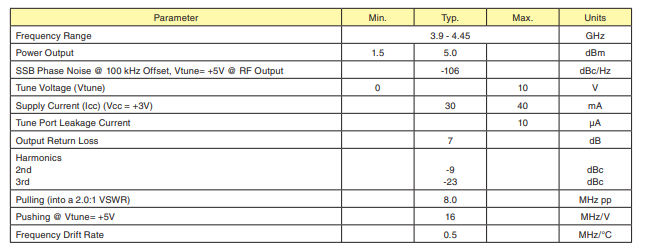

      電氣規格

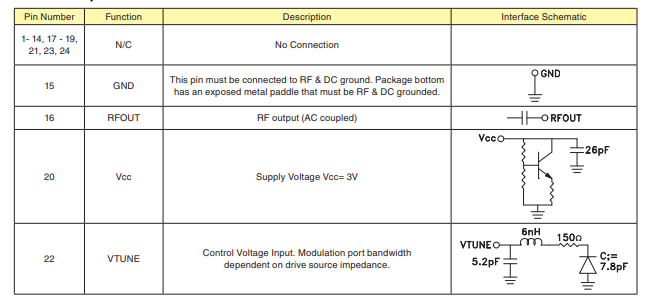

      引腳配置描述

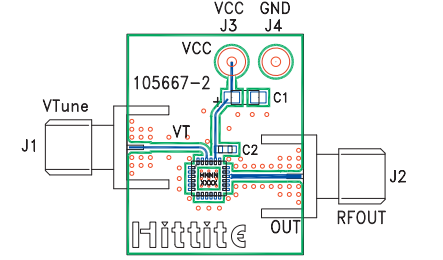

      評估PCB
