      HMC466LP4/466LP4E采用SMT封裝的VCO，帶有緩沖放大器，6.1-6.72GHz技術手冊

      要長高 ? 2025-04-29 17:25 ? 次閱讀

      概述
      HMC466LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，集成諧振器、負電阻器件、變容二極管、緩沖放大器。 該VCO在6.1至6.72 GHz的頻率下工作，由于振蕩器的單芯片結構，其相位噪聲性能在不同的溫度、沖擊、振動和工藝條件下非常出色。 功率輸出為4.5 dBm（典型值），采用3V單電源（31mA）。 電壓控制振蕩器采用低成本無引腳QFN 4x4 mm表貼封裝。
      數據表：*附件：HMC466LP4 HMC466LP4E采用SMT封裝的VCO，帶有緩沖放大器，6.1-6.72GHz技術手冊.pdf

      應用

      特性

      • Pout: +4.5 dBm
      • 相位噪聲： -101 dBc/Hz（100 KHz
      • 無需外部諧振器
      • 單電源： +3V (31 mA)
      • QFN無引腳SMT封裝，16 mm2

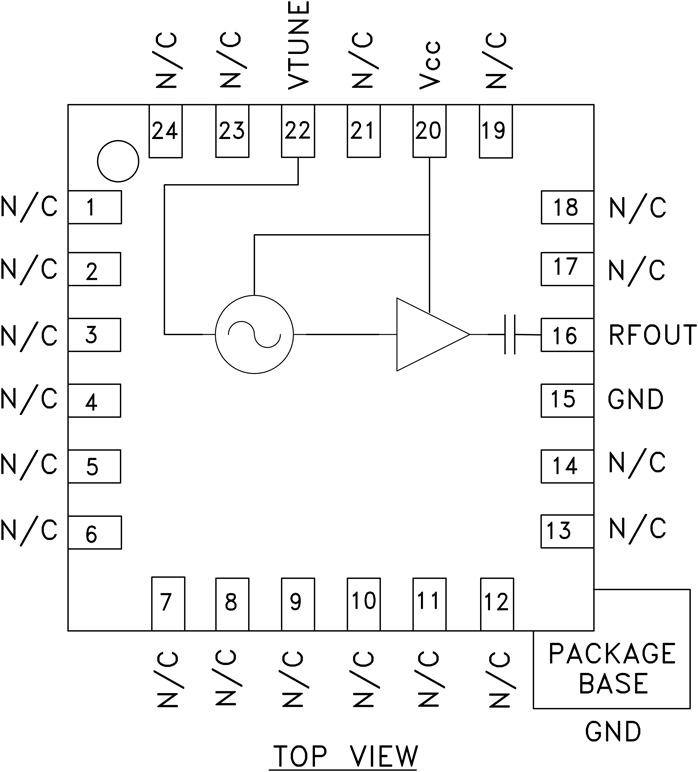

      框圖

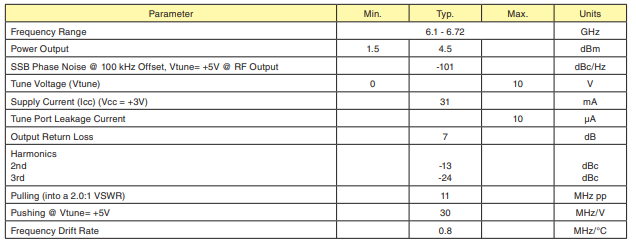

      電氣規格

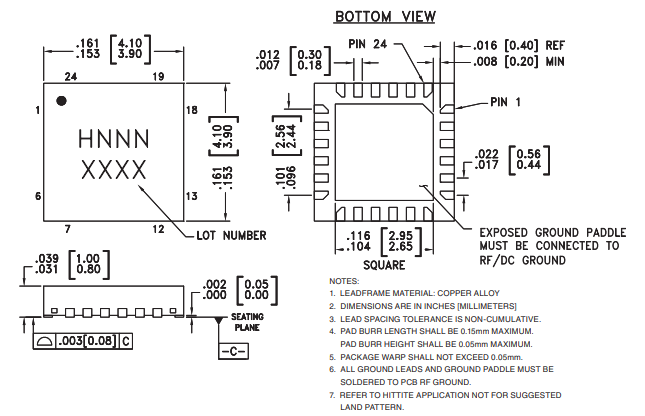

      外形圖

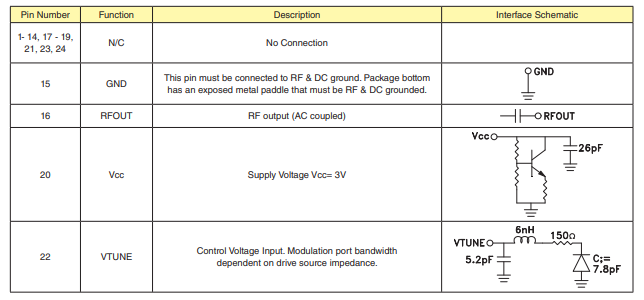

      引腳配置描述

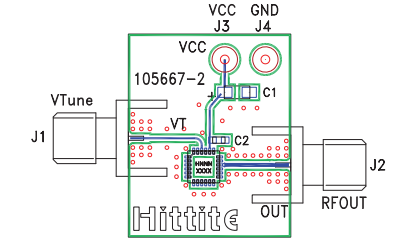

      評估PCB
