      HMC431LP4/431LP4E采用SMT封裝的VCO，帶有緩沖放大器，5.5-6.1GHz技術手冊

      要長高 ? 2025-04-29 17:18 ? 次閱讀

      概述
      HMC431LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，帶有集成諧振器、負電阻器件、變容二極管、緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用3V電源電壓時，輸出功率為2 dBm（典型值）。 電壓控制振蕩器采用低成本無引腳QFN 4x4 mm表貼封裝。
      數據表：*附件：HMC431LP4 HMC431LP4E采用SMT封裝的VCO，帶有緩沖放大器，5.5-6.1GHz技術手冊.pdf

      應用

      • 802.11a和HiperLAN WLAN
      • VSAT無線電
      • UNII和點對點無線電

      特性

      • Pout：+2 dBm
      • 相位噪聲：-102 dBc/Hz（100 kHz）
      • 無需外部諧振器
      • 單電源：3V (27 mA)
      • 16mm2無引腳SMT封裝

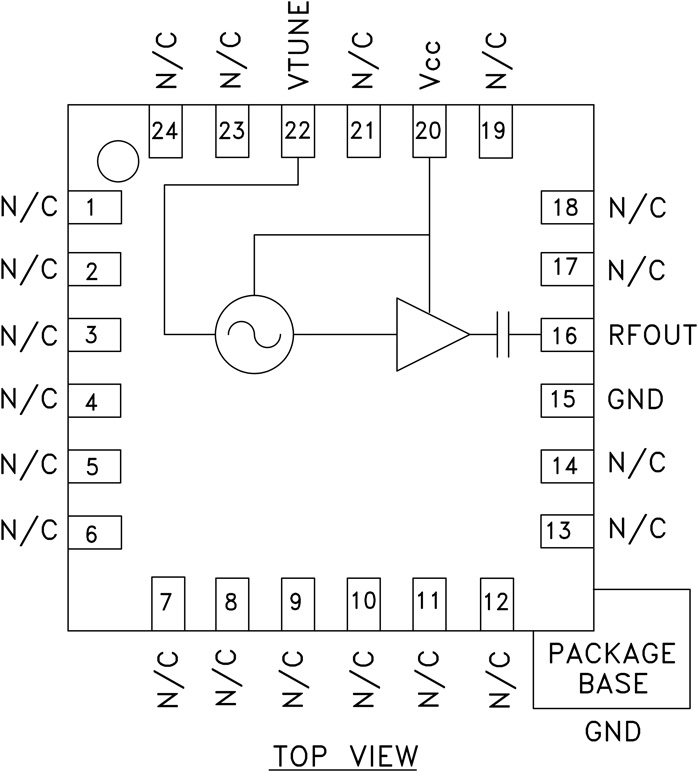

      框圖

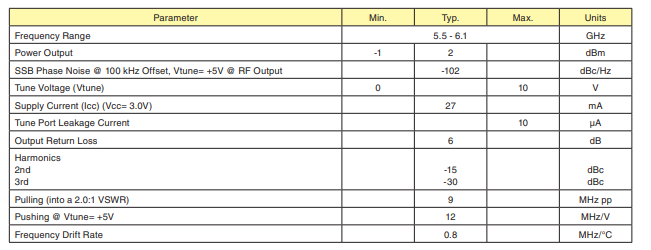

      電氣規格

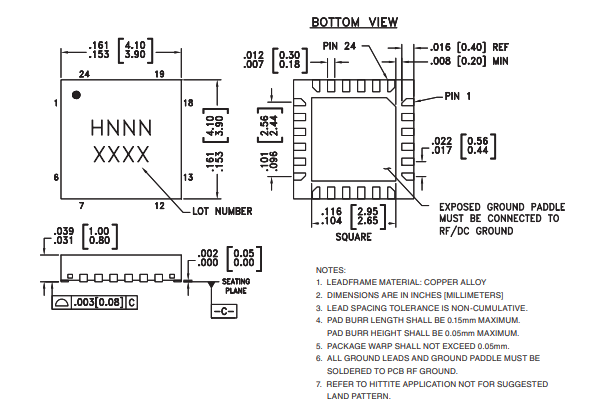

      外形圖

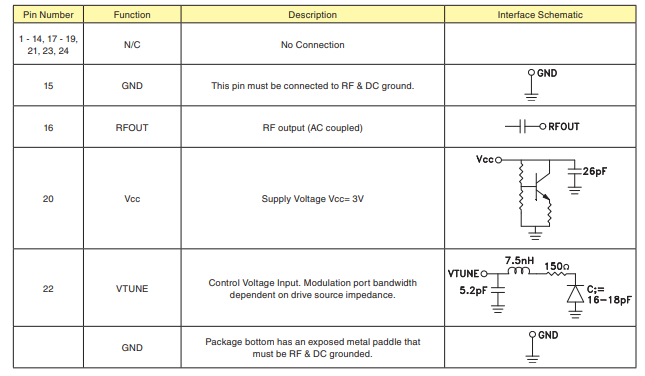

      引腳配置描述

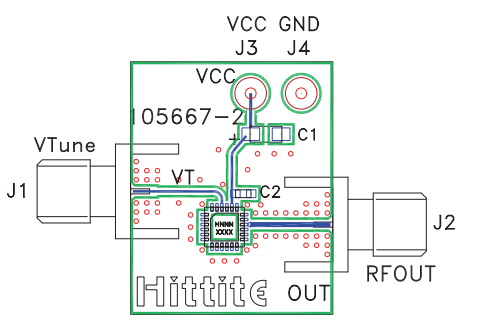

      評估PCB
