OPA170-Q1、OPA2170-Q1 和 OPA4170-Q1 器件 (OPAx170-Q1) 屬于 36V、單電源、低噪聲運算放大器系列。該器件系列采用微型封裝，可由電壓介于 2.7V (±1.35V) 至 36V (±18V) 之間的電源供電運行。此類器件在確保靜態電流較低的情況下提供良好的偏移、漂移和帶寬。

數據手冊：*附件：OPA4170-Q1 汽車級、四路、36V、1.2MHz、低功耗運算放大器技術手冊.pdf

多數運算放大器僅有一個指定的電源電壓，OPAx170-Q1 系列運算放大器則有所不同，其可在 2.7V 至 36V 電壓范圍內額定運行。超過電源軌的輸入信號不會導致反相。OPAx170-Q1 系列在容性負載高達 300pF 時可保持穩定。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意，這些器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 內運行時，性能會受到影響。OPAx170-Q1 運算放大器的額定工作溫度范圍為 -40°C 至 +125°C。

特性
? 符合汽車應用 要求
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度等級 1：環境工作溫度范圍為 –40°C至 +125°C
– 器件 HBM ESD 分類等級 3A
– 帶電器件模型 (CDM) ESD 分類等級 C5
? 電源電壓范圍：2.7V 至 36V，±1.35V 至 ±18V
? 低噪聲：19 nV/√Hz
? 已過濾的射頻干擾 (RFI) 輸入
? 輸入范圍包括負電源
? 輸入范圍運行至正電源
? 軌到軌輸出
? 增益帶寬：1.2MHz
? 低靜態電流：每個放大器 110μA
? 高共模抑制：120dB
? 低偏置電流：15pA（最大值）
? 通道數量：
– OPA170-Q1 - 1 條
– OPA2170-Q1 - 2 條
– OPA4170-Q1 - 4 條
? 行業標準封裝

引腳功能和配置

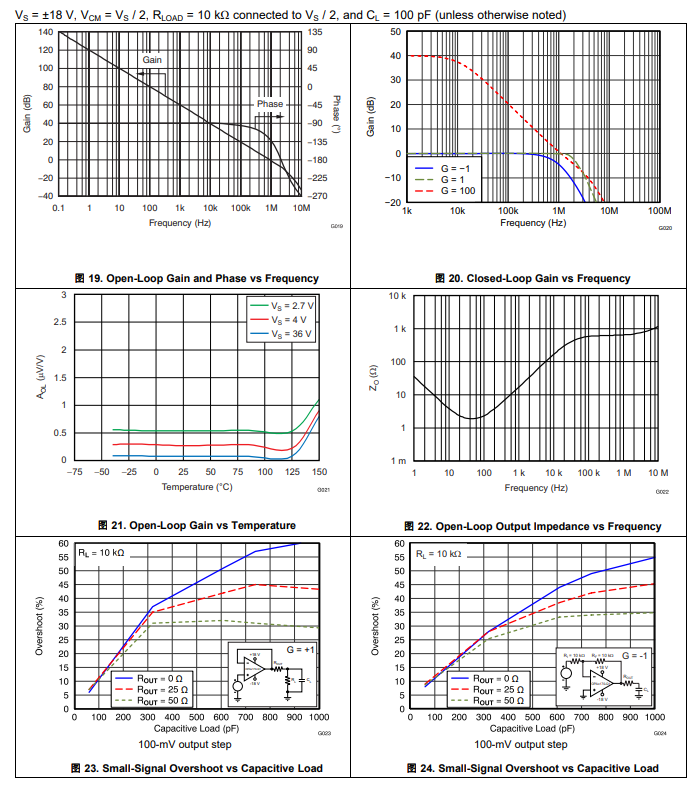

典型特性

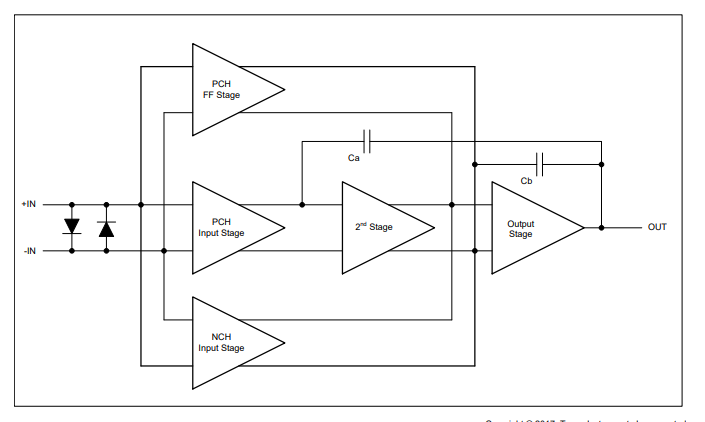

功能方框圖

應用
? 汽車
? 混合動力汽車 (HEV) 和電動車 (EV) 動力傳動
? 高級駕駛員輔助系統 (ADAS)
? 自動恒溫控制
? 溫度測量
? 應力計放大器
? 精密積分器
