OPA2172-Q1 和 OPA4172-Q1 (OPAx172-Q1) 屬于 36V 單電源、低噪聲運算放大器系列，它們能夠在 4.5V (±2.25V) 至 +36V(±18V) 的電源范圍內運行。OPAx172-Q1 采用微型封裝，并且偏移、漂移和靜態電流均較低。這些器件還具有高帶寬、快速轉換率和高輸出電流驅動能力。雙路和四路版本具有相同的技術規格，可最大程度地提高設計靈活性。

數據手冊：*附件：OPA2172-Q1 汽車級、雙路、36V、10MHz、低功耗運算放大器技術手冊.pdf

大多數運算放大器僅有一個指定電源電壓，OPAx172-Q1 系列則有所不同，它們可在 4.5V 至 36V 的電壓范圍內額定運行。超過電源軌的輸入信號不會導致相位反轉。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意，這些器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 之內運行時，性能會受到影響。

OPAx172-Q1 系列運算放大器的額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 符合汽車類應用的 標準
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：
–40°C 至 +125°C的環境工作溫度范圍
– 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 3A
– 器件帶電器件模型 (CDM) ESD 分類等級 C6
? 寬電源范圍：4.5V 至 36V，±2.25V 至 ±18V
? 低偏移電壓：±0.2mV
? 低偏移漂移：±0.3μV/°C
? 增益帶寬：10MHz
? 低輸入偏置電流 ：±8pA
? 低靜態電流：每放大器 1.6mA
? 低噪聲：7 nV/√Hz
? 已過濾電磁干擾 (EMI) 和射頻干擾 (RFI) 的輸入
? 輸入范圍包括負電源
? 輸入范圍運行至正電源
? 軌到軌輸出
? 高共模抑制：120dB
? 行業標準封裝：
– VSSOP-8、TSSOP-14

引腳功能和配置

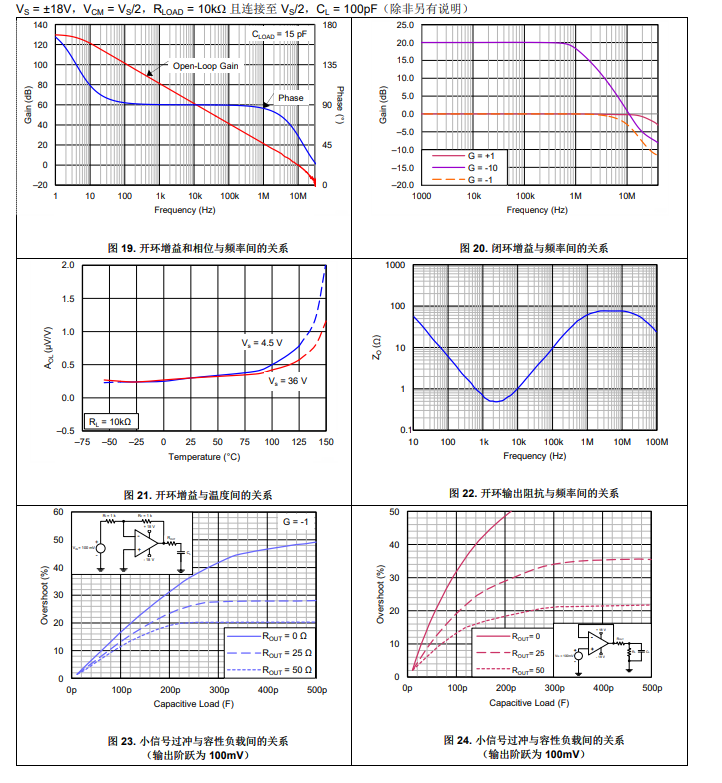

典型特性

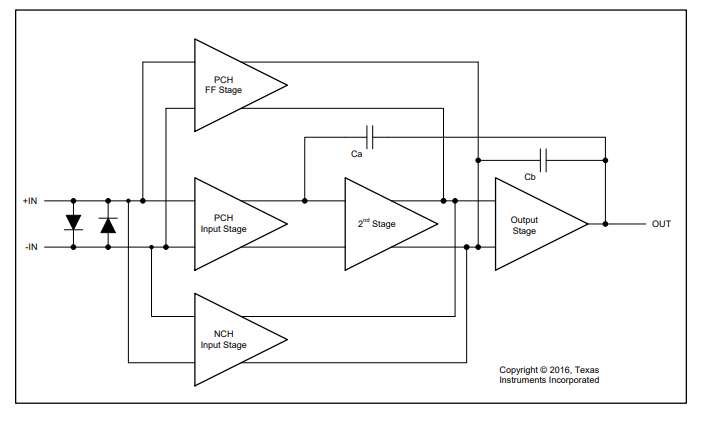

功能方框圖

應用
? 汽車
? 混合動力汽車 (HEV) 和電動車 (EV) 動力傳動
? 高級駕駛員輔助系統 (ADAS)
? 自動恒溫控制
? 航空電子設備、起落裝置
? 醫療器械
? 電流感測
