OPA171-Q1 系列器件是 36V 單電源低噪聲運算放大器，能夠在 2.7V (±1.35V) 至 36V (±18V) 的電源電壓范圍內運行。該系列采用多種封裝，并且具有低偏移、低漂移以及低靜態電流特性。單通道、雙通道和四通道版本均具有相同的技術規格，可最大程度地提高設計靈活性。

數據手冊：*附件：OPA2171-Q1 汽車級、雙路、36V、3MHz、低功耗運算放大器技術手冊.pdf

大多數運算放大器僅有一個指定的電源電壓，OPAx171-Q1 系列則有所不同，其可在 2.7V 至 36V 電壓范圍內可額定運行。超過電源軌的輸入信號并不會導致反相。OPAx171-Q1 系列器件與高達 300pF 的容性負載搭配使用時可保持穩定。輸入可在負電源軌以下 100mV 到頂軌以上 2V 范圍內正常運行。該器件可在正電源軌之上 100mV 軌到軌滿輸入電壓下運行，但在正電源軌 2V 范圍內運行時會降低性能。

OPAx171-Q1 運算放大器系列額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 符合汽車應用要求
? AEC-Q100 測試指導結果如下：
– 溫度等級 1：
–40°C 至 +125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級：
? OPA171-Q1 的等級為 3A
? OPA4171-Q1 的等級為 2
– 器件 CDM ESD 分類等級
? OPA171-Q1 TLV171-Q1 的等級為 C4A
? OPA2171-Q1 的等級為 C6
? OPA4171-Q1 的等級為 C6
? 電源電壓范圍：
– 單電源：2.7V 至 36V
– 雙電源 ±1.35V 至 ±18V
? 低噪聲：1kHz 時為 14 nV/√Hz
? 低溫漂：±0.3μV/°C（典型值）
? 輸入范圍包括負電源
? 輸入范圍運行至正電源，性能降低
? 軌到軌輸出
? 增益帶寬：3MHz
? 低靜態電流：每個放大器 475μA
? 高共模抑制：120dB（典型值）
? 低輸入偏置電流：10pA
? 行業標準封裝：
– 5 引腳 Small-Outline Transistor SOT-23 (DBV)封裝

引腳功能和配置

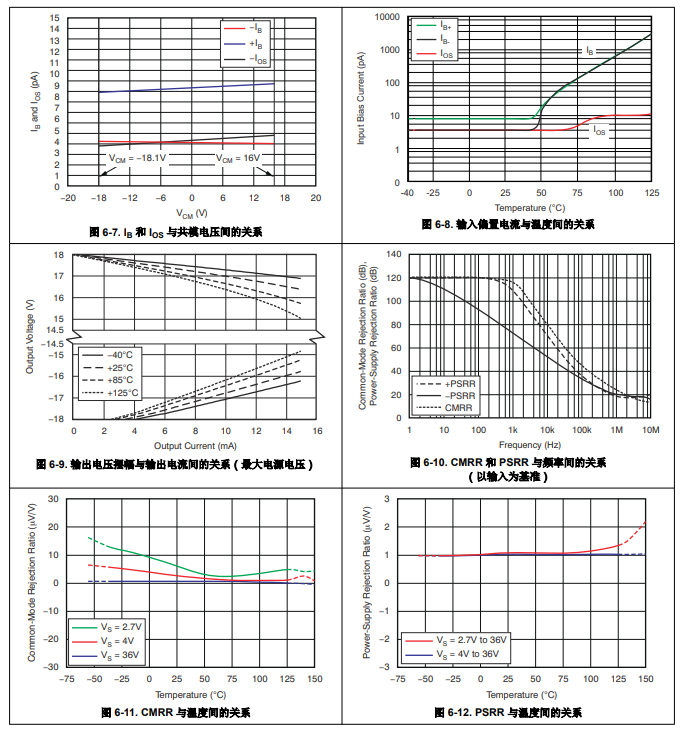

典型特性

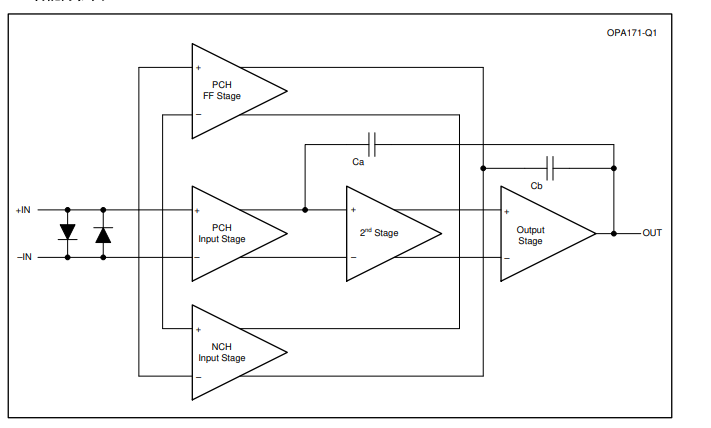

功能方框圖

應用
? 電源模塊內的跟蹤放大器
? 商用電源
? 傳感器放大器
? 橋接放大器
? 溫度測量
? 應力計放大器
? 精密積分器
? 電池供電儀表
? 測試設備
