OPA171、OPA2171 和 OPA4171 (OPAx171) 是一系列 36V、單電源、低噪聲運算放大器，這些放大器能夠在 2.7V (±1.35V) 至 36V (±18V) 的電源電壓范圍內運行。這些器件采用微型封裝，并提供低失調電壓、低漂移、低帶寬和低靜態電流。單通道、雙通道和四通道版本均具有相同的技術規格，可更大程度地提高設計靈活性。

數據手冊：*附件：OPA2171 雙通道、36V、3MHz、低功耗運算放大器技術手冊.pdf

與大多數只有一個額定電源電壓的運算放大器不同，OPAx171 系列的額定電壓范圍為 2.7V 至 36V。超出電源軌的輸入信號不會導致相位反轉。OPAx171 系列可在容性負載高達 300pF 時保持穩定。在正常運行時，輸入電壓范圍為負電源軌 - 100mV 至正電源軌 ± 2V。這些器件可在比正電源軌電壓高 100mV 的滿軌到軌輸入電壓下運行，但在正電源軌電壓 ± 2V 范圍內運行時，性能會有所下降。

OPAx171 系列運算放大器的額定工作溫度范圍為 -40°C 至 +125°C。

特性
? 電源電壓范圍：2.7V 至 36V，±1.35V 至 ±18V
? 低噪聲：14nV/√Hz
? 低溫漂：±0.3μV/°C（典型值）
? RFI 濾波輸入
? 輸入范圍包括負電源電壓
? 輸入范圍包括正電源電壓
? 軌到軌輸出
? 增益帶寬：3MHz
? 低靜態電流：每個放大器 475μA
? 高共模抑制：120dB（典型值）
? 低輸入偏置電流：8pA
? 業界通用封裝：
– 5 引腳 SOT-23
– 8 引腳 SOIC
– 14 引腳 TSSOP
? 微型 封裝：
– 采用 SOT-553 封裝的單通道版本
– 采用 VSSOP-8 封裝的雙通道版本

引腳功能和配置

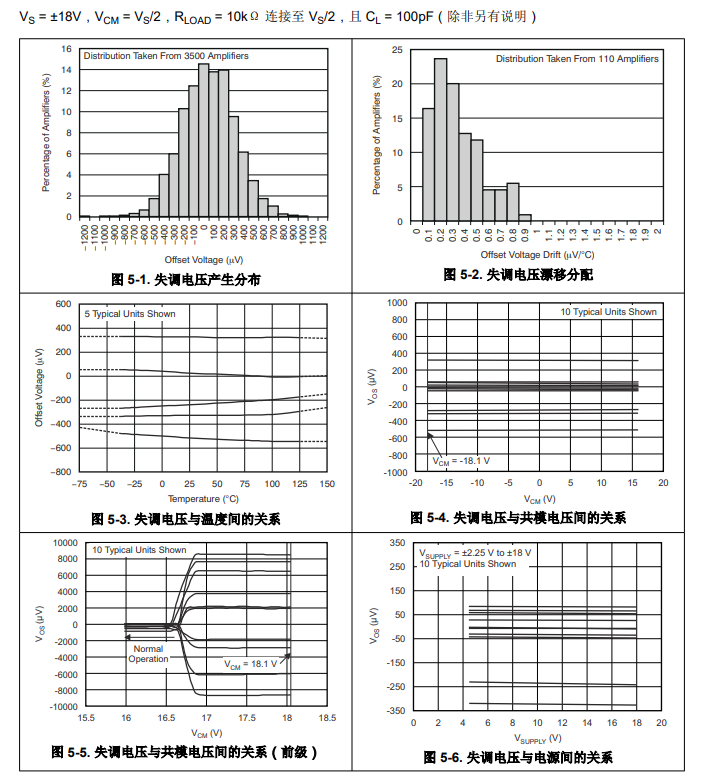

典型特性

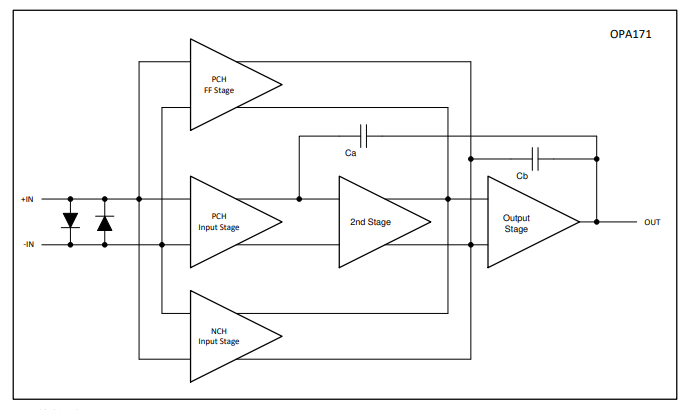

功能方框圖

應用
? 電源模塊內的跟蹤放大器
? 商用電源
? 傳感器放大器
? 橋接放大器
? 溫度測量
? 應變儀放大器
? 精密積分器
? 電池供電儀表
? 測試設備
